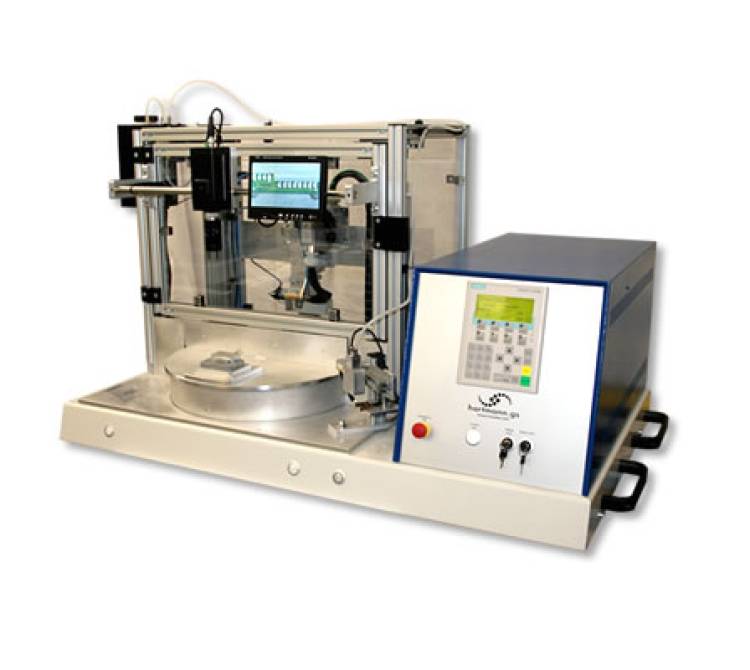

Bügellötsystem mit 450mm Drehteller: Effiziente und präzise Lötung von Litzen auf Leiterplatten.

Bügellötsystem mit 450mm Drehteller: Effiziente und präzise Lötung von Litzen auf Leiterplatten.

Anlagenbeschreibung:

  1. Drehteller mit zwei Arbeitspositionen:

    • Der Drehteller hat einen Durchmesser von 450 mm und ist in zwei separate Arbeitspositionen unterteilt.
    • Diese Konfiguration ermöglicht einen effizienten Arbeitsablauf, da die Leiterplatte in einer Position bearbeitet werden kann, während die nächste in der anderen Position vorbereitet wird.
  2. Flussmittel-Auftragssystem:

    • Seitlich der Anlage befindet sich ein integriertes Flussmittel-Auftragssystem.
    • Die zu bearbeitende Leiterplatte wird in das Fluxsystem eingelegt, wo die Lötpads mit Flussmittel benetzt werden.
    • Ein EasyJet Flussmittel-Sprühventil, das mit einer Schrittmotorachse ausgestattet ist, bewegt sich linear über die Lötpads und trägt eine definierte Menge Flussmittel kontaktlos auf.
  3. Platzierung der Leiterplatte und Litzen:

    • Nach dem Auftrag des Flussmittels wird die Leiterplatte in die Bauteilaufnahme auf dem Drehteller eingelegt.
    • In einem separaten, kundenspezifischen Prozess vorbereitete Litzen-Bauteilaufnahmen werden auf der Leiterplatte positioniert.
  4. Farb-Kamerasystem:

    • Ein Farb-Kamerasystem mit Monitor ist angebracht, um die Lötpositionen zu kontrollieren und gegebenenfalls notwendige Nacharbeit zu erleichtern.
    • Das System ermöglicht eine präzise Ausrichtung der Litzen auf den Lötpads und verbessert die Sichtbarkeit während des gesamten Prozesses.
  5. Bügellötprozess:

    • Sobald das Produkt bereit ist, wird der Drehteller mittels einer Zweihandauslösung in die Arbeitsposition gedreht.
    • Der Lötprozess wird temperatur- und wegeüberwacht, um eine konsistente und zuverlässige Lötverbindung sicherzustellen.
  6. Automatische Reinigungseinheit:

    • Das System ist mit einer automatischen Reinigungseinheit ausgestattet, die den Lötbügel regelmäßig reinigt.
    • Eine rotierende Bürste entfernt Verunreinigungen und Rückstände, die während des Lötprozesses auf dem Lötbügel anhaften, um die Qualität der Lötungen aufrechtzuerhalten.

Vorteile des Bügellötsystems:

  • Effiziente Lötung: Der 450mm Drehteller mit zwei Arbeitspositionen optimiert den Arbeitsablauf und reduziert die Produktionszeit.
  • Präzise Flussmittelauftragung: Das EasyJet Flussmittel-Sprühventil sorgt für eine gleichmäßige und kontaktlose Applikation des Flussmittels auf die Lötpads.
  • Verbesserte Kontrolle: Das Farb-Kamerasystem ermöglicht eine präzise Überwachung der Lötpositionen und vereinfacht die Nacharbeit.
  • Zuverlässige Lötqualität: Der temperatur- und wegeüberwachte Lötprozess gewährleistet eine konsistente und zuverlässige Lötverbindung.
  • Selbstreinigender Lötbügel: Die automatische Reinigungseinheit sorgt für eine kontinuierlich hohe Qualität der Lötungen durch regelmäßige Reinigung des Lötbügels.

Anwendung:

  • Dieses Bügellötsystem eignet sich für die effiziente Lötung von Litzen auf Leiterplatten in der Elektronikfertigung, insbesondere bei Produktionsprozessen, die eine hohe Präzision und Wiederholbarkeit erfordern.
  • Die Anlage ist ideal für Anwendungen in der Herstellung von elektronischen Geräten, Sensoren und anderen Komponenten, bei denen eine exakte und zuverlässige Verbindung entscheidend ist.

Durch die Kombination von fortschrittlicher Technologie und flexibler Gestaltung bietet das Bügellötsystem mit 450mm Drehteller eine leistungsstarke Lösung für die präzise und effiziente Lötung von Litzen auf Leiterplatten. Die integrierten Features gewährleisten eine hohe Qualität und Zuverlässigkeit in der Produktion.
