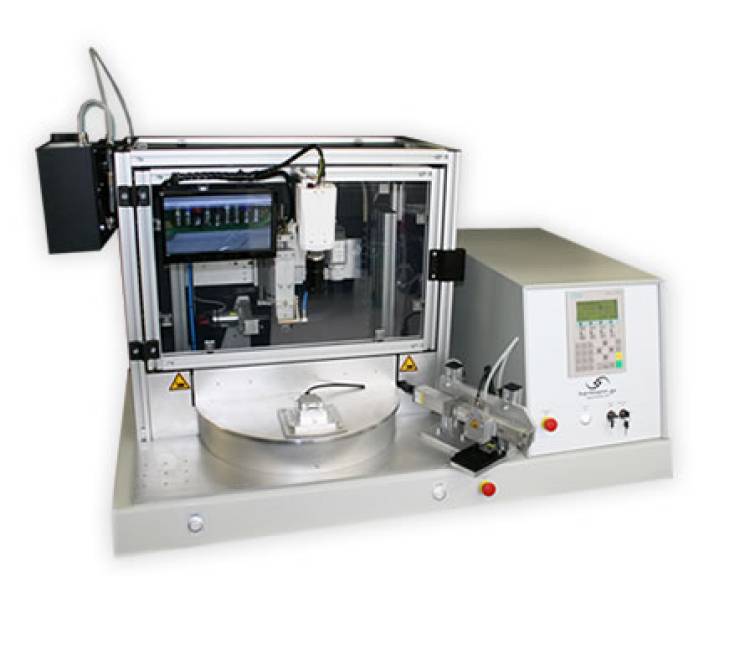

XXL Bügellötsystem mit Drehteller und externer Flussmittel-Auftragsstation.
Systembeschreibung:
-
Vorbereitung und Flussmittelauftrag:
- Die zu lötenden Komponenten, bestehend aus mehrfachen Litzen unterschiedlicher Querschnitte, werden zunächst von der Bedienperson gefluxt.
- Dazu wird die Leiterplatte manuell in die rechts angeordnete Fluxstation gebracht. Das Flussmittel-Sprühventil bewegt sich mittels einer Schrittmotorachse über die Lötstelle und trägt das Flussmittel auf. Der Fluxprozess dauert in der Regel weniger als eine Sekunde.
- Während des Flussmittelauftrags hält die Bedienperson die Leiterplatte und sorgt für eine präzise Anwendung. Eine Fehlermeldung wird ausgelöst, falls die Position der Leiterplatte während des Auftrags verändert wird.
-
Positionierung und Kontrolle:
- Nach dem Fluxen wird die „gefluxte“ Leiterplatte in den Werkstückträger eingelegt. Die Bauteilaufnahme positioniert die Fügepartner (Litzen und Lötpads).
- Die Bedienperson kann die Ausrichtung der Vielzahl an Litzen auf den Lötpads über ein Kamerasystem kontrollieren und bei Bedarf einzelne Litzen manuell korrigieren.
-
Lötprozess:
- Der automatisch ablaufende Lötprozess wird durch das Einfahren des Drehtellers in die Anlage mittels Zweihandauslösung gestartet.
- Der profilierte Lötbügel sorgt für eine optimale Positionierung der Litzen und einen verbesserten Wärmeeintrag, wodurch eine hochwertige Lötverbindung gewährleistet wird.
-
Bedienung und Steuerung:
- Das gesamte System wird über ein farbiges Touch Bedienfeld bedient und parametriert. Dieses Bedienfeld ermöglicht eine intuitive Steuerung und einfache Anpassung der Prozessparameter.
-
Flussmittelbevorratung:
- Die Flussmittelbevorratung befindet sich linksseitig der Anlage in einem Tanksystem, das eine kontinuierliche Versorgung der Fluxstation sicherstellt.
Vorteile des Systems:
- Hohe Effizienz: Der schnelle Fluxprozess und die automatische Positionierung der Leiterplatte erhöhen die Produktionseffizienz.
- Präzise Kontrolle: Das Kamerasystem ermöglicht eine genaue Kontrolle der Litzenpositionierung und minimiert Fehler.
- Benutzerfreundlichkeit: Das farbige Touch Bedienfeld sorgt für eine einfache Bedienung und schnelle Parametrierung.
- Flexibilität: Das System kann Litzen mit unterschiedlichen Querschnitten in einem Arbeitsschritt verlöten, was die Flexibilität der Produktion erhöht.
- Sicherheit: Die Zweihandauslösung und die Fehlermeldungen bei Positionsänderungen während des Fluxprozesses gewährleisten eine sichere Bedienung.
Fazit
Dieses XXL Bügellötsystem mit Drehteller und externer Flussmittel-Auftragsstation bietet eine innovative Lösung für komplexe Lötprozesse. Es kombiniert Effizienz, Präzision und Benutzerfreundlichkeit, um hohe Qualitätsstandards und Produktionssicherheit zu gewährleisten.
