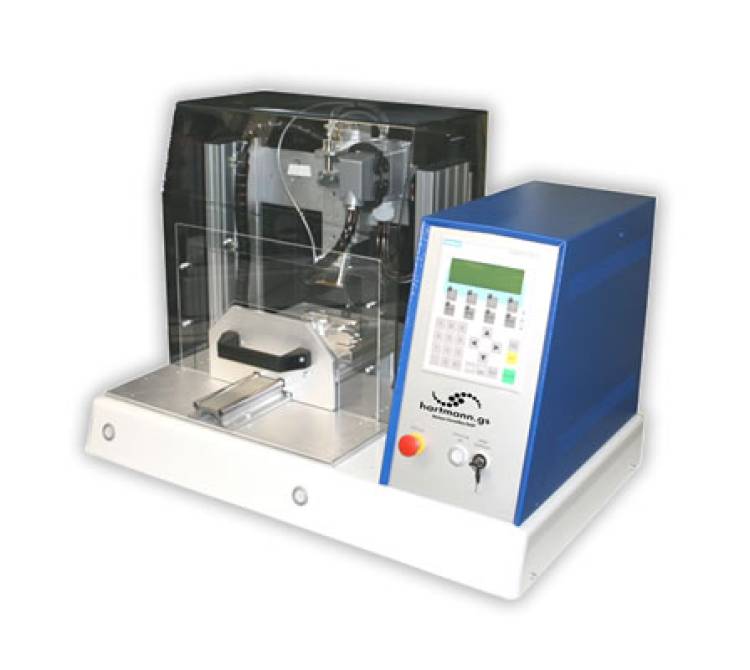

Bügellötsystem mit Schiebetisch in Desktop-Ausführung.

Standard Systeme Nov 19, 2024 0 111 Add to Reading List

Eigenschaften:

Standardsystem mit Schiebetisch:
- Schiebetisch: Ca. 250x250mm großer Schiebetisch mit Wechselplatte für Bauteilaufnahmen oder Werkstückträger.
- Manuelle und optionale automatische Bewegung: Der Schiebetisch kann in der Standardausführung manuell bewegt werden, optional ist ein automatischer Antrieb verfügbar.
Positionierung und Arretierung:
- Bestückung im herausgezogenen Zustand: Die Bauteilaufnahme wird im herausgezogenen Zustand bestückt, wodurch ein einfacher Zugang gewährleistet ist.
- Automatische Arretierung und Prozessstart: Sobald der Schiebetisch in die Anlage bewegt wird, arretiert er automatisch und der Lötprozess startet.
Umhausung:
- Acrylglasumhausung: Die Standardumhausung besteht aus ESD-sicherem Acrylglas, optional sind auch andere Ausführungen wie eine Profilumhausung mit Tür erhältlich.
Lötbügelaufhängung:
- Halbkardanische Ausführung: Für bestmöglichen koplanaren Andruck des Lötbügels auf der Lötstelle, ideal für flache Lötstellen.
- Präzisions-Schlittenführung: Für Litzen- oder Kabellötungen, mit einstellbarer Anpresskraft.
Schnellwechselsystem und Kühlung:
- Schnellwechselsystem: Lötbügel-Schnellwechselsystem mit Steckverbinder und Montageelement an einer pneumatischen Hubvorrichtung. Austausch des Lötbügels in weniger als 2 Minuten.
- Aktive Luftkühlung: Am Ende der Lötphase sorgt die aktive Luftkühlung des Lötbügels für eine schnelle Abkühlung.
Temperaturüberwachung:
- Redundantes System: Doppelt ausgeführtes Temperaturüberwachungssystem mit zusätzlichem Temperaturfühler.
Komplexe Überwachungsmöglichkeiten: Umfassende Überwachungsmöglichkeiten des programmierten Lötprofils.
Anlagensteuerung:
- Standard SPS: Die Steuerung erfolgt über eine Standard SPS mit Bedienfeld.
- Vielseitige Einstellparameter: Heizprofil, Heizzeiten, Heiztemperaturen, Temperaturgradienten, Kühlphase, Abhebetemperatur, Speicherung unterschiedlicher Produkt- und Parametersätze, diverse Zähler, automatische Kalibrierfunktion für neue Lötbügel.

Zusatzfunktionen:

Kundenspezifische Bauteilaufnahmen
Permanente Kraftmessung und -überwachung des Lötprozesses
Wegemesssystem zur Messung der Bauteilhöhe und Einschmelzwege
Manuelles Flussmittelauftragssystem: Einfache Handhabung für manuelle Flussmittelauftragung.
Kamera & Monitor zur Unterstützung des Bedienpersonals
Datenkommunikation und Datenspeicherung aller Parameter
Fernwartungskomponenten für den Diagnose- und Programmierzugriff
Automatischer Kaptonbandtransport
Integrierte automatische Lötbügelreinigungsstation
Messdummys für reproduzierbare Messungen
Not-Aus Funktion und CE Kennzeichnung
Druckluftanschluss: Erforderlicher Druckluftanschluss ca. 5 BAR

Vorteile:

Flexibilität und Anpassungsfähigkeit: Die vielseitigen Einstellparameter und kundenspezifischen Anpassungsmöglichkeiten machen das System äußerst flexibel und anpassungsfähig an unterschiedliche Lötaufgaben.
Präzision und Zuverlässigkeit: Die halbkardanische Lötbügelaufhängung und die präzise Positionierung sorgen für konsistente und qualitativ hochwertige Lötverbindungen.
Effizienz und Benutzerfreundlichkeit: Die einfache Bestückung und der schnelle Austausch der Lötbügel erhöhen die Effizienz und Benutzerfreundlichkeit des Systems.

Dieses Bügellötsystem mit Schiebetisch in Desktop-Ausführung bietet eine präzise, flexible und effiziente Lösung für verschiedene industrielle Lötprozesse. Es eignet sich ideal für Anwendungen, die hohe Genauigkeit und Anpassungsfähigkeit erfordern.
