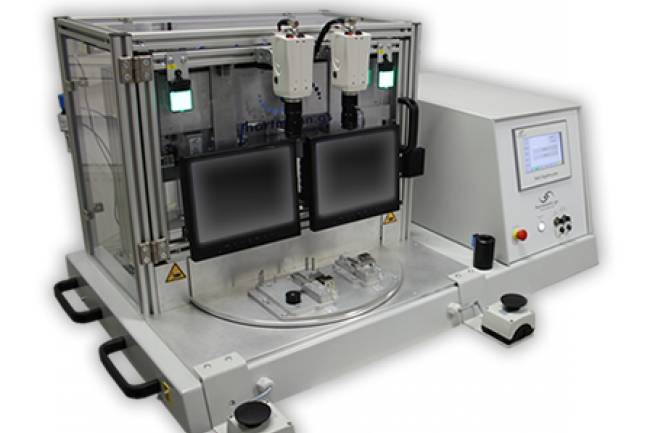

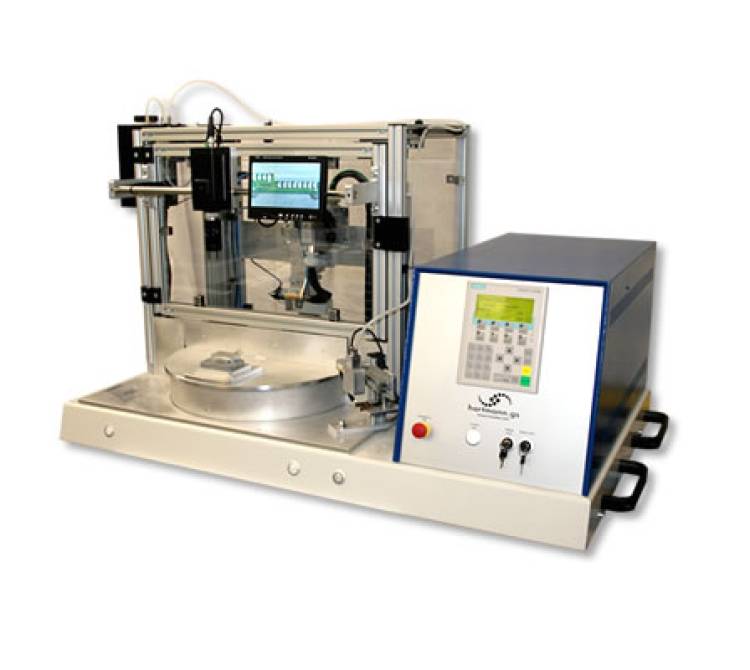

Präzise Bügellötsystem mit 450mm Drehteller und integrierter Flussmittelauftragseinheit.

Dieses Leitfaden beschreibt die Hauptmerkmale und Vorteile eines fortschrittlichen Bügellötsystems, das speziell für die präzise Lötung von Einzellitzen auf Leiterplatten entwickelt wurde. Es richtet sich an Ingenieure und Techniker, die die Effizienz und Genauigkeit ihrer Lötprozesse maximieren möchten.

Hauptmerkmale des Bügellötsystems

1. 450mm Drehteller mit zwei Arbeitspositionen:

   • Der Drehteller ermöglicht die gleichzeitige Bearbeitung von zwei Arbeitspositionen, was die Produktivität steigert.

2. Integriertes Flussmittelauftragssystem:

   • Seitlich der Anlage befindet sich ein Flussmittelauftragssystem, in das die Bedienperson die zu bearbeitende Leiterplatte einlegt.
   • Ein EasyJet Flussmittel-Sprühventil, das über eine Schrittmotorachse bewegt wird, trägt kontaktlos eine definierte Menge Flussmittel auf die Lötpads auf.

3. Farb-Kamerasystem zur Litzen-Ausrichtung:

   • Ein Farb-Kamerasystem mit Monitor erleichtert die Kontrolle der Lötpositionen und das Ausrichten der Litzen auf den Lötpads, um Nacharbeit zu minimieren.

4. Temperatur- und wegeüberwachter Lötprozess:

   • Der Lötprozess wird durch präzise Temperatur- und Wegemessung überwacht, um konstante und qualitativ hochwertige Lötverbindungen zu gewährleisten.
   • Die Drehung des Drehtellers in die Arbeitsposition erfolgt mittels Zweihandauslösung, um die Sicherheit zu gewährleisten.

5. Automatische Reinigungseinheit für den Lötbügel:

   • Eine rotierende Bürste reinigt den Lötbügel in regelmäßigen Abständen automatisch, um eine gleichbleibende Lötqualität sicherzustellen und mechanischen Verschleiß zu minimieren.

Vorteile des Systems

• Erhöhte Effizienz: Die Möglichkeit, zwei Arbeitspositionen gleichzeitig zu nutzen, erhöht die Durchlaufzeit und Produktionskapazität.
• Präziser Flussmittelauftrag: Das EasyJet Flussmittel-Sprühventil sorgt für eine gleichmäßige und kontrollierte Benetzung der Lötpads, was die Lötqualität verbessert.
• Verbesserte Sichtbarkeit und Kontrolle: Das Farb-Kamerasystem ermöglicht eine genaue Ausrichtung der Litzen, wodurch Fehler und Nacharbeit reduziert werden.
• Zuverlässiger Lötprozess: Die Temperatur- und Wegüberwachung stellt sicher, dass jeder Lötvorgang unter optimalen Bedingungen durchgeführt wird.
• Wartungsarme Reinigung: Die automatische Reinigung des Lötbügels reduziert den Wartungsaufwand und verlängert die Lebensdauer der Werkzeuge.

Anwendungen

Das Bügellötsystem eignet sich für eine Vielzahl von Anwendungen in der Elektronikfertigung, darunter:

• Leiterplattenmontage: Präzise Lötung von Einzellitzen auf Leiterplatten für elektronische Geräte.
• Automobilindustrie: Herstellung von elektronischen Komponenten und Verbindungen in Fahrzeugen.
• Medizinische Geräte: Fertigung von zuverlässigen und präzisen Verbindungen in medizinischen Elektronikgeräten.
• Konsumgüter: Produktion von hochwertigen elektronischen Geräten und Haushaltsgeräten.

Fazit

Ein Bügellötsystem mit einem 450mm Drehteller und integrierten Funktionen wie einem Flussmittelauftragssystem, einem Farb-Kamerasystem zur Litzen-Ausrichtung und einer automatischen Reinigungseinheit bietet eine umfassende Lösung für präzise und effiziente Lötprozesse. Die Kombination dieser fortschrittlichen Technologien stellt sicher, dass jede Lötverbindung von höchster Qualität ist, während die Produktivität und Zuverlässigkeit des Produktionsprozesses maximiert werden.
