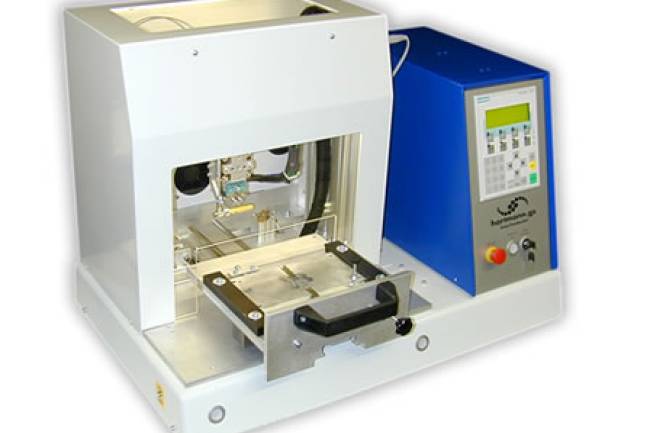

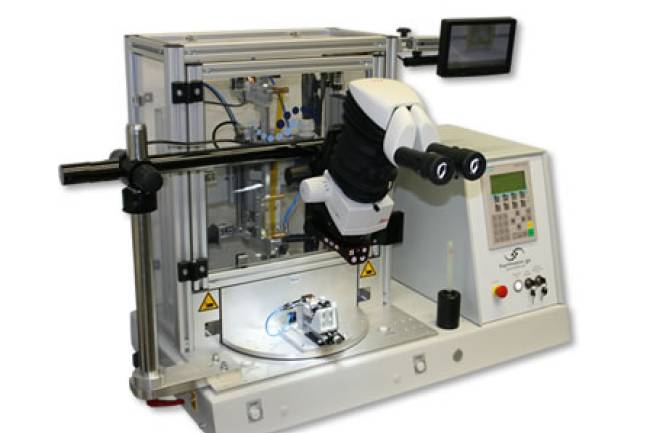

Bügellötsystem mit Schiebetisch in Desktop-Ausführung.

Standard Systeme Oct 29, 2024 0 134 Add to Reading List

Systemübersicht

Das System umfasst einen Schiebetisch, eine Wechselplatte für die Bauteilaufnahme, eine halbkardanische Lötbügelaufhängung sowie eine umfassende Steuerung und Überwachung. Das System ist für den Einsatz auf einem Desktop-Arbeitsplatz ausgelegt und bietet Flexibilität sowie Effizienz bei der Durchführung von Lötprozessen.

Hauptkomponenten und Funktionen

Schiebetisch:
- Größe: Ca. 250 x 250 mm.
- Wechselplatte für Bauteilaufnahme: Ermöglicht die einfache und schnelle Bestückung der Werkstücke.
- Manuelle oder automatische Bewegung: Standardmäßig manuell, optional mit automatischem Antrieb.
- Arretierung: Der Schiebetisch wird automatisch arretiert, sobald er in die Anlage geschoben wird.
Bauteilaufnahme / Werkstückträger:
- Mehrfach-Bauteilaufnahme: Der Träger kann mehrere Bauteile gleichzeitig aufnehmen und positionieren.
- 5 Lötpositionen: Ermöglicht das gleichzeitige Löten an bis zu fünf verschiedenen Stellen.
Lötbügel und Lötbügelaufhängung:
- Halbkardanische Aufhängung: Sorgt für einen bestmöglichen, koplanaren Andruck des Lötbügels auf die Lötstellen, besonders für flache Lötstellen.
- Präzisions-Schlittenführung: Für exakte Positionierung bei Litzen- oder Kabellötungen.
- Einstellbare Anpresskraft: Anpresskraft kann für unterschiedliche Anforderungen angepasst werden.
- Schnellwechselsystem: Lötbügel können in weniger als 2 Minuten gewechselt werden, dank Steckverbindern und Montageelementen an einer pneumatischen Hubvorrichtung.
- Aktive Luftkühlung: Am Ende der Lötphase, um die Lötbügel schnell abzukühlen.
- Redundante Temperaturüberwachung: Doppelt ausgeführtes Überwachungssystem mit zusätzlichem Temperaturfühler.

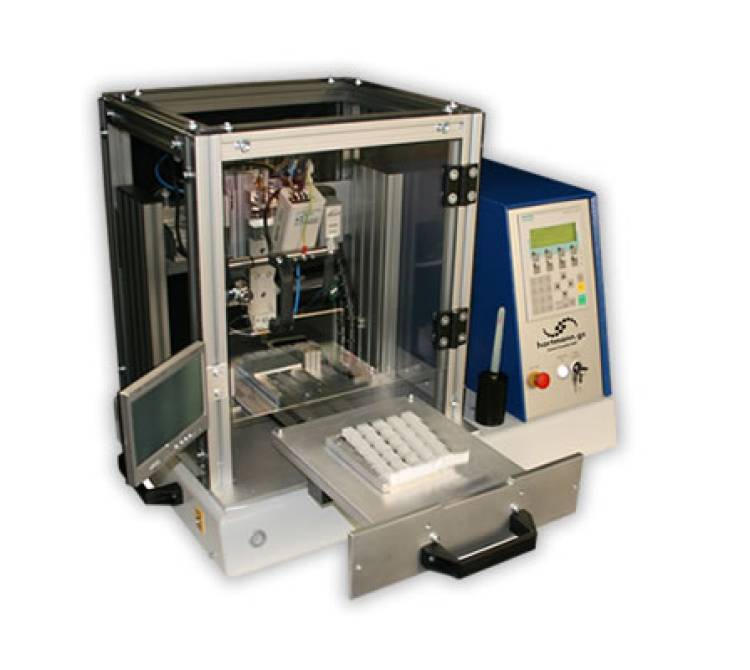

Umhausung:
- Varianten: Verfügbar in ESD-Acrylglas oder als Profilumhausung mit Tür.
- Sicherheit: Bietet Schutz vor ESD und physischem Kontakt während des Betriebs.
Steuerung und Überwachung:
- Standard-SPS mit Bedienfeld: Intuitive Steuerung aller Prozesse.
- Komplexe Überwachungsmöglichkeiten: Überwachung des programmierten Lötprofils.
- Vielseitige Einstellparameter:
  - Heizprofil, Heizzeiten, Heiztemperaturen, Temperaturgradienten.
  - Kühlphase, Abhebetemperatur.
  - Speicherung unterschiedlicher Produkt- und Parametersätze.
  - Diverse Zähler: Stückzahl, Zyklen, Gut- und Schlechtteilzähler.
  - Automatische Kalibrierfunktion für neue Lötbügel.

Betriebsablauf

Bestückung:
- Die Bauteilaufnahme wird im herausgezogenen Zustand bestückt. Die Bedienperson platziert die Werkstücke in den Werkstückträger.
Einführung in die Anlage:
- Der Schiebetisch wird manuell oder automatisch in die Anlage bewegt und arretiert.
Lötprozess:
- Der Lötprozess startet automatisch nach der Arretierung.
- Die Lötbügel werden durch die halbkardanische Aufhängung optimal positioniert und üben den notwendigen Druck aus.
- Die präzise Steuerung sorgt für die Einhaltung des programmierten Lötprofils.
Abkühlung und Entnahme:
- Nach Abschluss des Lötvorgangs erfolgt die aktive Luftkühlung des Lötbügels.
- Der Schiebetisch wird entriegelt und kann herausgezogen werden, um die fertigen Bauteile zu entnehmen und neue Werkstücke zu bestücken.

Vorteile des Systems

Präzision und Effizienz: Dank der halbkardanischen Aufhängung und der präzisen Steuerung.
Flexibilität: Anpassbare Lötbügelprofilierungen, manuelle oder automatische Tischbewegung, und verschiedene Umhausungsoptionen.
Schneller Wechsel: Lötbügel-Schnellwechselsystem reduziert Ausfallzeiten.
Umfassende Überwachung: Redundante Temperaturüberwachung und komplexe Überwachungs- und Steuerungsmöglichkeiten.
Benutzerfreundlichkeit: Einfache Bedienung über das SPS-System und schnelles Bestücken und Entnehmen der Werkstücke.

Dieses Bügellötsystem ist ideal für Anwendungen, die hohe Präzision und Effizienz erfordern, und bietet umfangreiche Anpassungs- und Überwachungsmöglichkeiten, um unterschiedliche Lötaufgaben zuverlässig und sicher zu bewältigen.
