Bügellötung einer Flexfolie auf einer Leiterplatte
Beschreibung der Bügellötung und ihrer Funktionen:
-

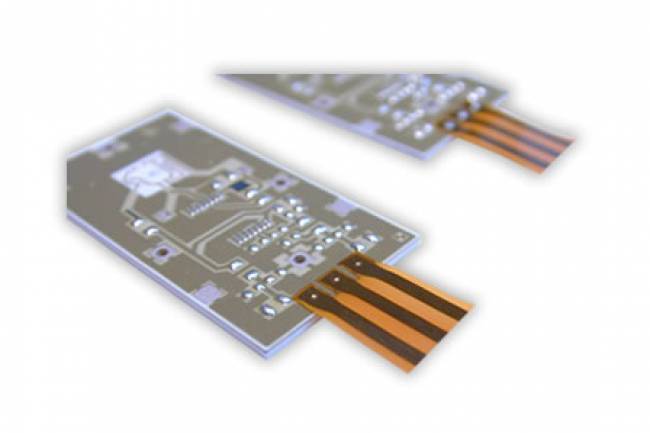

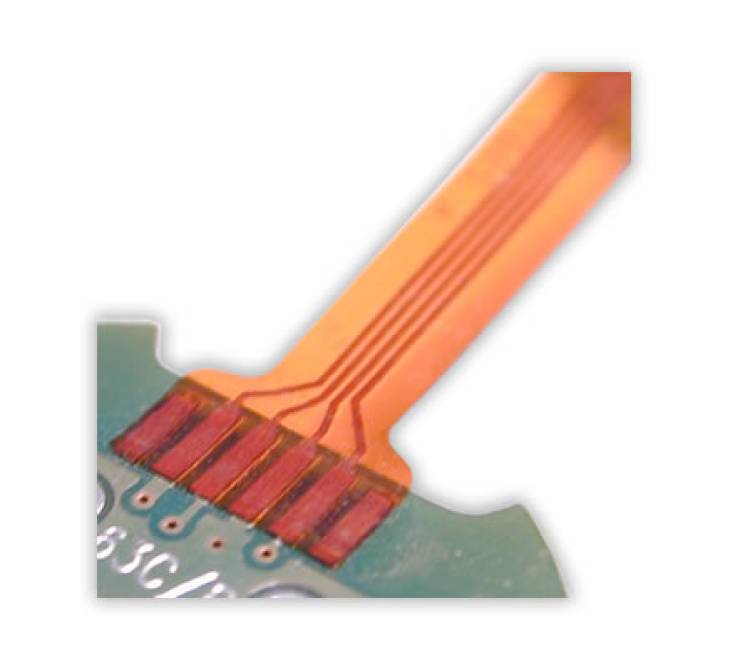

Flexfolie auf Leiterplatte:
- Die Flexfolie, oft verwendet für flexible Schaltungen, wird präzise auf die Leiterplatte ausgerichtet. Die Lötstellen auf der Leiterplatte sind vorab vorbereitet, um die Verbindung zu ermöglichen.
- Die Flexfolie wird auf den Lötpads der Leiterplatte positioniert und mittels Bügellöten befestigt, wobei eine stabile elektrische und mechanische Verbindung geschaffen wird.
-
Einsatz von flachen Lötbügeln:
- Für diesen Prozess werden flache Lötbügel eingesetzt, die eine gleichmäßige Verteilung der Wärme auf die Lötstelle ermöglichen.
- Der Lötbügel wird über die Flexfolie und die Lötpads geführt, um sicherzustellen, dass das Lötmaterial zwischen der Flexfolie und der Leiterplatte richtig fließt und eine starke, dauerhafte Verbindung entsteht.
-
Präzise Temperatur- und Kraftkontrolle:
- Die Lötbügel werden mit einer präzisen Temperatur und einer definierten Anpresskraft auf die Lötstelle gedrückt, um eine optimale Lötverbindung zu erzielen.
- Eine präzise Temperaturregelung ist entscheidend, um das Material der Flexfolie und der Leiterplatte nicht zu beschädigen und gleichzeitig eine stabile Lötverbindung zu schaffen.
-
Schnelle und zuverlässige Lötung:
- Der Bügellötprozess bietet eine schnelle und effiziente Methode, um Flexfolien dauerhaft mit Leiterplatten zu verbinden.
- Durch die Verwendung flacher Lötbügel wird die Wärme gezielt an die Lötstelle abgegeben, was eine zuverlässige und gleichmäßige Lötung gewährleistet.
-
Vorteile der Bügellötung:
- Die flachen Lötbügel bieten den Vorteil einer besonders guten Wärmeverteilung und eines präzisen Andrucks auf die Lötstelle.
- Das Verfahren ist ideal für flexible Schaltungen und empfindliche Bauteile, da es eine gleichmäßige, saubere Lötverbindung ohne übermäßige Hitzeeinwirkung ermöglicht.
Dieses Bügellötsystem für Flexfolie auf Leiterplatte bietet eine effiziente und präzise Lösung für die Herstellung von flexiblen elektronischen Schaltungen und Komponenten. Es garantiert eine hochwertige, zuverlässige Lötverbindung, die für viele Anwendungen in der Elektronikindustrie erforderlich ist.
