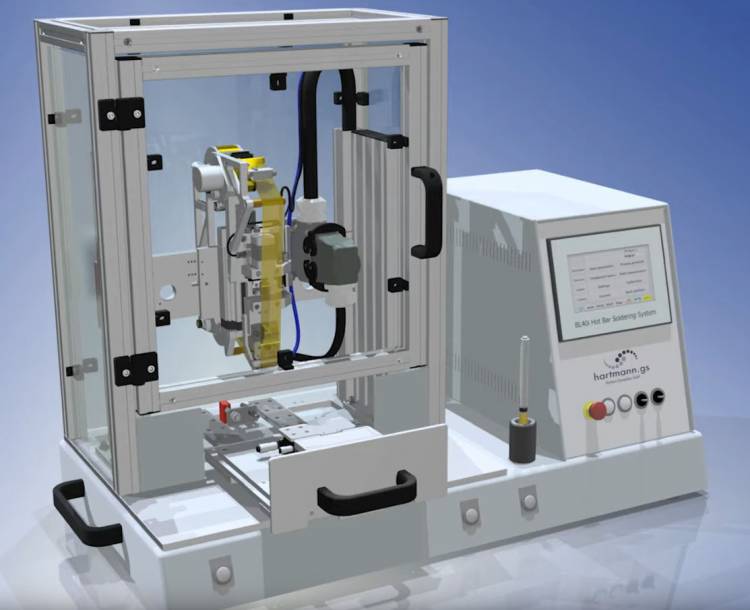

Bügellötsystem mit Schiebetisch

Standard Systeme Aug 3, 2020 0 2356 Add to Reading List

Gezeigt werden folgende Schritte:

- Einlegen der Leiterplatte (mit vorverzinnten Lötpads).
- Manueller Flussmittelauftrag mit einem FluxPen.
- Einlegen des Displays und Positionieren der Anschluss-Flex.
- Einschieben des Schiebetisches und automatischer Start des Bügellötprozesses.
- Der Lötbügel wird auf das Produkt bewegt.
- Eine Schutzfolie verhindert die Verschmutzung des Lötbügels.
- Messung der Bauteilhöhe.
- Aufheizen des Lötbügels.
- Druck-/kraftgeregelte Lötphase.
- Aufschmelzen des Lötzinns.
- Abkühlen des Lötbügels auf der Lötstelle.
- Messung des Einsinkweges.

- Der Bügellötkopf wird in seine Ruhestellung bewegt.
- Entnehmen der Bauteilaufnahme mit dem gelöteten Bauteil.

Das Ergebnis: Perfekt gelötete Display- Anschlussbeinchen.

Höchste Prozesssicherheit dank 5-fach Überwachung: Weg, Druck, Temperatur, Kraft und Leistung.
