Bügellötung einer Flexfolie auf einer Leiterplatte.

Hier ist eine Schritt-für-Schritt-Anleitung für die Bügellötung:

Vorbereitung

1. Flexfolie und Leiterplatte vorbereiten:

   • Stellen Sie sicher, dass sowohl die Flexfolie als auch die Leiterplatte sauber und frei von Verunreinigungen sind.
   • Überprüfen Sie, ob die Flexfolie die richtigen Bohrungen aufweist, die mit den Passstiften der Leiterplatte übereinstimmen.

2. Passstifte und Bohrungen:

   • Richten Sie die Flexfolie mit den Passstiften der Leiterplatte aus, sodass die Bohrungen der Flexfolie genau über den Passstiften der Leiterplatte liegen.

Lötprozess

1. Positionierung der Flexfolie:

   • Setzen Sie die Flexfolie auf die Leiterplatte, sodass die Passstifte durch die Bohrungen der Flexfolie geführt werden. Dies stellt sicher, dass die Flexfolie korrekt positioniert ist.

2. Einsatz des Lötbügels:

   • Verwenden Sie einen flachen Lötbügel, der für die spezifischen Anforderungen der Flexfolie und der Leiterplatte geeignet ist.
   • Der Lötbügel sollte vorgewärmt sein, um eine gleichmäßige Wärmeverteilung zu gewährleisten.

3. Löten:

   • Platzieren Sie den Lötbügel auf der Flexfolie über den Lötpads der Leiterplatte.
   • Üben Sie gleichmäßigen Druck aus, während Sie den Lötbügel auf die Flexfolie und die Leiterplatte drücken. Achten Sie darauf, dass die Temperatur des Lötbügels die richtige Temperatur für das Lötzinn und das zu lötende Material erreicht, normalerweise zwischen 250°C und 300°C.
   • Halten Sie den Lötbügel für eine festgelegte Zeitdauer (meistens einige Sekunden) auf der Flexfolie, um sicherzustellen, dass das Lötzinn vollständig schmilzt und eine gute Verbindung entsteht.

4. Abkühlung:

   • Entfernen Sie den Lötbügel vorsichtig und lassen Sie die gelötete Verbindung abkühlen.
   • Überprüfen Sie die Lötstellen auf eine gleichmäßige und saubere Verbindung ohne kalte Lötstellen oder Lötbrücken.

Nachbearbeitung

1. Inspektion:

   • Überprüfen Sie die gelöteten Verbindungen unter einem Mikroskop oder einer Lupe, um sicherzustellen, dass die Lötstellen korrekt ausgeführt wurden.
   • Testen Sie die elektrische Verbindung, um sicherzustellen, dass alle Verbindungen ordnungsgemäß funktionieren.

2. Reinigung:

   • Entfernen Sie eventuell verbliebene Flussmittelrückstände mit einem geeigneten Reinigungsmittel, um die Langlebigkeit und Zuverlässigkeit der Lötstellen zu gewährleisten.

Beispiel:

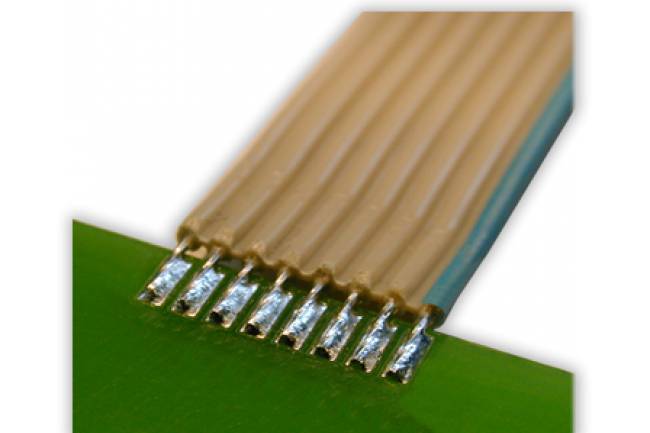

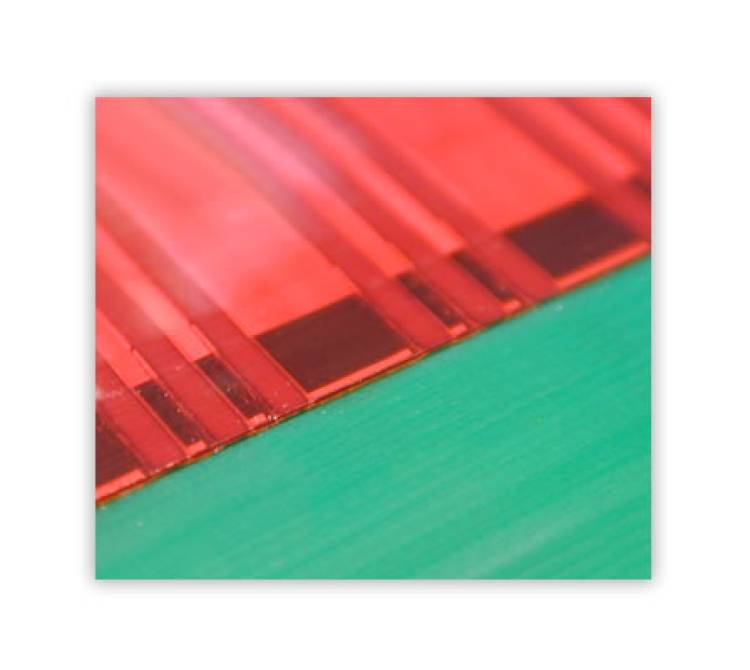

Hier ist ein schematisches Beispiel, wie die Bügellötung von Flexfolie auf eine Leiterplatte aussieht:

Schritte im Bild:

1. Positionierung der Flexfolie auf der Leiterplatte mithilfe der Passstifte.
2. Platzierung des Lötbügels auf der Flexfolie.
3. Erhitzung und Schmelzen des Lötzinns.
4. Abkühlung und Inspektion der Lötstellen.

Dieses Verfahren gewährleistet eine zuverlässige und dauerhafte Verbindung zwischen der Flexfolie und der Leiterplatte, was besonders in Anwendungen mit flexiblen Leiterbahnen und hohen mechanischen Anforderungen wichtig ist.
