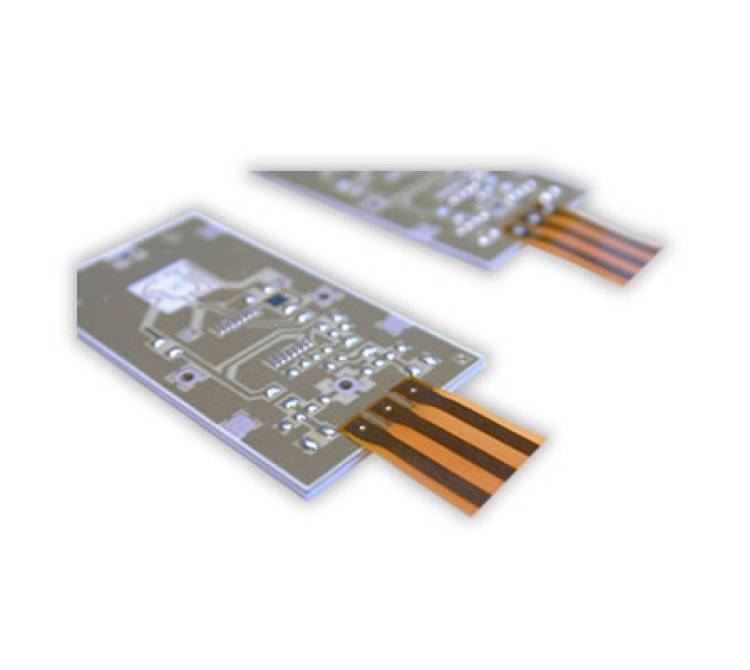

Bügellötung: Flexfolie auf Aluminiumoxid-Leiterplatte.

Prozessbeschreibung:

• Materialien:

  • Flexfolie: Flexible Leiterfolien, die aufgrund ihrer Flexibilität und elektrischen Eigenschaften häufig in der Elektronikindustrie eingesetzt werden.
  • Aluminiumoxid-Leiterplatte: Leiterplatten auf Basis von Aluminiumoxid, bekannt für ihre hohe Wärmeleitfähigkeit und elektrische Isolierung.

• Lötverfahren: Bügellötung

  • Lötbügel: Flache Lötbügel werden verwendet, um eine gleichmäßige Wärmeverteilung und präzise Lötverbindungen zu gewährleisten.

• Positionierung:

  • Passstifte und Bohrungen: Die Flexfolie wird über Passstifte und entsprechende Bohrungen in der Flexfolie und der Leiterplatte präzise auf den Lötpads positioniert. Diese mechanische Führung stellt sicher, dass die Flexfolie während des Lötprozesses in der richtigen Position bleibt.

Vorteile:

• Präzision: Die Verwendung von Passstiften und Bohrungen ermöglicht eine exakte Positionierung der Flexfolie, was zu hochwertigen und zuverlässigen Lötverbindungen führt.
• Gleichmäßige Lötung: Flache Lötbügel sorgen für eine gleichmäßige Wärmeverteilung und eine konsistente Lötqualität.
• Hohe Zuverlässigkeit: Die Kombination von präziser Positionierung und gleichmäßiger Lötung gewährleistet langlebige und zuverlässige elektrische Verbindungen.

Schritt-für-Schritt-Anleitung:

1. Vorbereitung:

   • Stellen Sie sicher, dass die Aluminiumoxid-Leiterplatte und die Flexfolie sauber und frei von Verunreinigungen sind.
   • Überprüfen Sie die Passstifte und die Bohrungen in der Flexfolie und der Leiterplatte auf Passgenauigkeit.

2. Positionierung:

   • Positionieren Sie die Flexfolie über den Passstiften, sodass die Bohrungen der Flexfolie mit den Passstiften der Leiterplatte übereinstimmen.
   • Achten Sie darauf, dass die Flexfolie flach und ohne Spannung auf den Lötpads der Leiterplatte liegt.

3. Lötprozess:

   • Verwenden Sie flache Lötbügel, um die Lötung durchzuführen.
   • Stellen Sie sicher, dass die Lötbügel gleichmäßig erhitzt werden und die Wärme gleichmäßig auf die Lötstellen verteilt wird.
   • Halten Sie die Lötbügel für die erforderliche Zeit auf den Lötstellen, um eine vollständige und zuverlässige Lötverbindung zu gewährleisten.

4. Abkühlung und Überprüfung:

   • Lassen Sie die Lötstellen nach dem Lötvorgang ausreichend abkühlen.
   • Überprüfen Sie die Lötverbindungen auf Qualität und Festigkeit, um sicherzustellen, dass die Flexfolie sicher mit der Leiterplatte verbunden ist.

Zusammenfassung:

Die Bügellötung von Flexfolien auf Aluminiumoxid-Leiterplatten mit flachen Lötbügeln und präziser Positionierung mittels Passstiften bietet eine zuverlässige und effiziente Methode zur Herstellung hochwertiger elektrischer Verbindungen. Dieses Verfahren stellt sicher, dass die Flexfolie exakt positioniert wird und die Lötverbindungen gleichmäßig und konsistent sind, was zu langlebigen und zuverlässigen Ergebnissen führt.
