Effiziente Bügellötung von Einzellitzen auf Leiterplatten mit Profiliertem Lötbügel.

Effiziente Bügellötung von Einzellitzen auf Leiterplatten mit Profiliertem Lötbügel.

Hauptmerkmale der Bügellötung mit Profiliertem Lötbügel:

  1. Optimale Positionierung und Wärmeeintrag: Der profilierte Lötbügel sorgt für eine präzise Platzierung der Litzen auf den Lötpads, was zu einer höheren Lötqualität führt. Durch die Profilierung wird der Wärmeeintrag effizienter, da die Wärme gezielt und gleichmäßig auf die Lötstelle übertragen wird.

  2. Produktspezifische Anpassung: Die Profilierung des Lötbügels wird speziell für das jeweilige Produkt hergestellt, sodass sie perfekt auf den Leiterquerschnitt abgestimmt ist. Diese Anpassung ermöglicht eine zuverlässige und konsistente Lötung, unabhängig von den spezifischen Anforderungen des Projekts.

  3. Flexibilität in der Profilierung:

    • Anzahl der Profilierungen: Die Anzahl der benötigten Profilierungen kann individuell gewählt werden, je nach Anzahl und Anordnung der Litzen auf der Leiterplatte.
    • Verschiedene Formen und Größen: Profilierungen können in unterschiedlichen Formen und Größen gefertigt werden, um Litzen mit unterschiedlichen Querschnitten in einem Arbeitsschritt zu verlöten. Dies bietet eine hohe Flexibilität und Anpassungsfähigkeit an verschiedene Anforderungen.
  4. Anwendungsbeispiele:

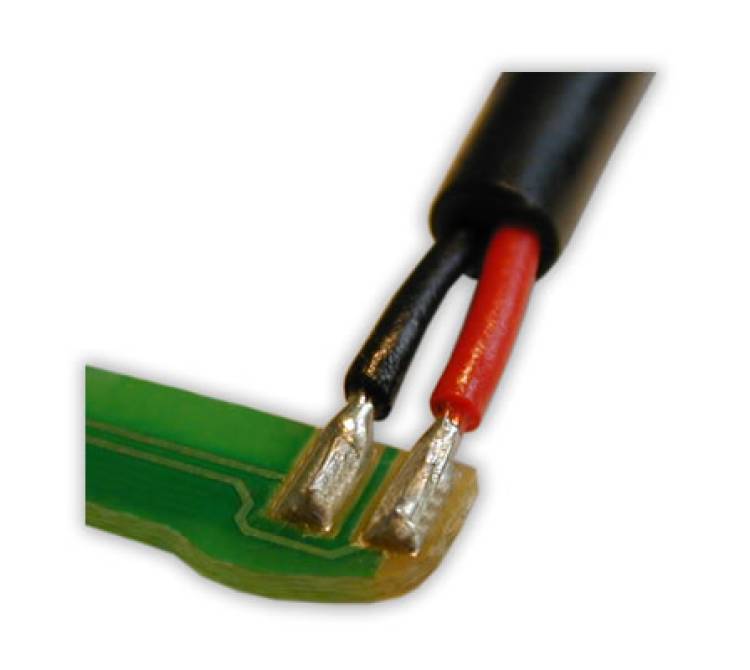

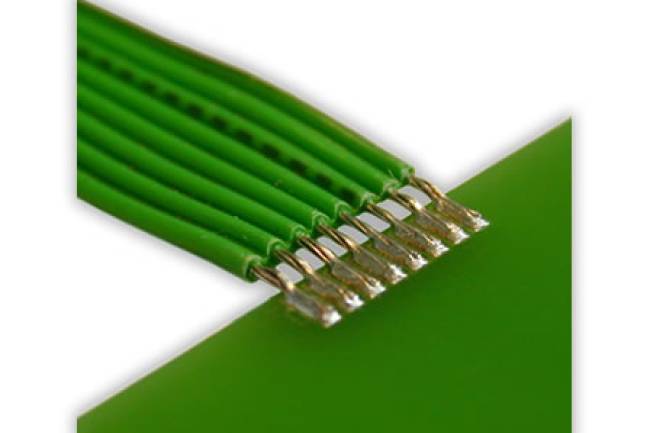

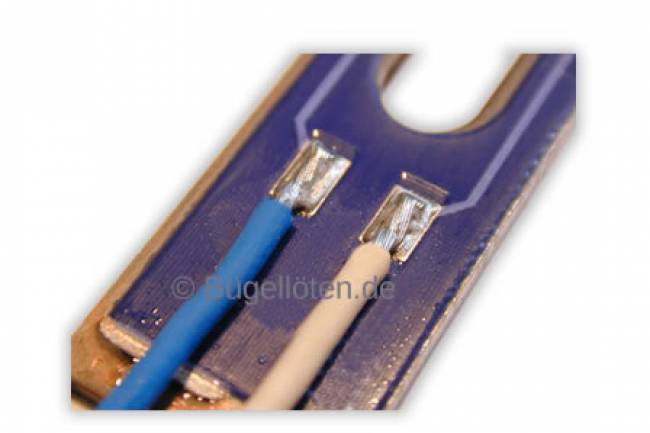

    • Litzen auf Leiterplatten: Bei der Lötung von Einzellitzen auf Leiterplatten sorgt der profilierte Lötbügel für eine präzise und zuverlässige Verbindung. Diese Methode wird häufig in der Herstellung von elektronischen Geräten, Sensoren und Steuerungen eingesetzt.
    • Kombinierte Lötungen: Durch die Möglichkeit, unterschiedliche Profilierungen in einem Lötbügel zu kombinieren, können auch Leiter mit verschiedenen Querschnitten in einem einzigen Arbeitsschritt verlötet werden. Dies spart Zeit und erhöht die Effizienz des Lötprozesses.

Vorteile der Bügellötung mit Profiliertem Lötbügel:

  • Erhöhte Lötqualität: Die präzise Positionierung und der verbesserte Wärmeeintrag führen zu hochwertigen Lötverbindungen.
  • Produktionsflexibilität: Die anpassbare Profilierung ermöglicht die Bearbeitung unterschiedlicher Litzenquerschnitte in einem Arbeitsschritt.
  • Effizienzsteigerung: Durch die Möglichkeit, mehrere Litzen gleichzeitig zu verlöten, werden die Produktionszeiten verkürzt und die Effizienz erhöht.
  • Reduzierte Nacharbeit: Die optimierte Wärmeeinbringung und die genaue Positionierung der Litzen reduzieren die Notwendigkeit für Nacharbeit und erhöhen die Prozesssicherheit.

Fazit:

Die Bügellötung von Einzellitzen auf Leiterplatten mit einem profilierten Lötbügel stellt eine hochpräzise und effiziente Methode dar, um qualitativ hochwertige Lötverbindungen zu erzielen. Durch die produktspezifische Anpassung und die Flexibilität der Profilierungen bietet diese Technik erhebliche Vorteile in der modernen Elektronikfertigung. Ob für einfache oder komplexe Lötaufgaben, der profilierte Lötbügel ist eine optimale Lösung für vielseitige und anspruchsvolle Anwendungen.
