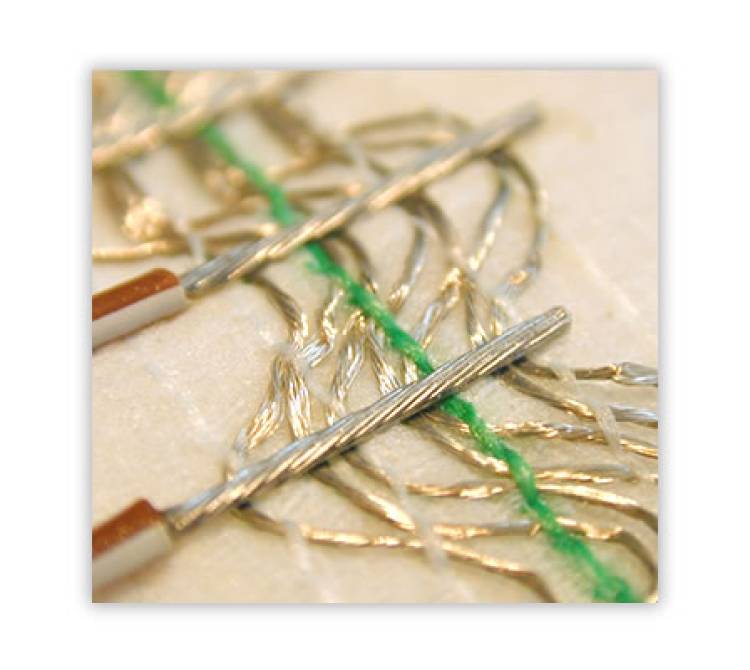

Bügellötung von Einzellitzen auf einer Gewebestruktur.
Vorteile des profilierten Lötbügels
-
Optimale Positionierung: Die Profilierung des Lötbügels ermöglicht eine präzise Ausrichtung der Litzen auf den vorgesehenen Lötbereichen. Dies ist besonders wichtig, um eine zuverlässige und stabile Verbindung zu gewährleisten.
-
Verbesserter Wärmeeintrag: Durch die profilierte Form des Lötbügels wird die Wärme effizienter auf die zu verlötenden Bereiche übertragen. Dies führt zu einer gleichmäßigen und starken Lötverbindung.
-
Produktspezifische Anpassung: Die Profilierung des Lötbügels wird speziell für das jeweilige Produkt hergestellt und kann an den spezifischen Leiterquerschnitt angepasst werden. Dies stellt sicher, dass die Lötung den Anforderungen des jeweiligen Projekts optimal entspricht.
-
Flexibilität in der Anzahl und Form der Profilierungen: Die Anzahl der Profilierungen kann frei gewählt werden, sodass mehrere Leiter gleichzeitig verlötet werden können. Zudem können Profilierungen unterschiedlicher Formen und Größen eingesetzt werden, um Leiter mit unterschiedlichen Querschnitten in einem einzigen Arbeitsschritt zu verlöten.
Anwendungsbeispiel
Bügellötung von Litzen auf Textilgewebe:
- Gewebestruktur: Ein Textilgewebe mit eingewebten, versilberten Leiterbahnen.
- Litzen: Einzellitzen, die auf die Leiterbahnen gelötet werden.
- Lötbügel: Ein speziell profilierter Lötbügel, angepasst an die Querschnitte der Leiterbahnen und Litzen.
- Lötprozess: Der profilierte Lötbügel wird auf die Litzen und die darunterliegenden Leiterbahnen positioniert. Durch die Profilierung werden die Litzen präzise ausgerichtet und die Wärme gleichmäßig verteilt, um eine zuverlässige Lötverbindung zu erzielen.
Fazit
Der Einsatz eines profilierten Lötbügels bei der Lötung von Einzellitzen auf Gewebestrukturen mit eingewebten versilberten Leiterbahnen bietet zahlreiche Vorteile hinsichtlich Präzision, Effizienz und Flexibilität. Die produktspezifische Anpassung der Profilierung ermöglicht eine optimale Anpassung an die jeweiligen Anforderungen, während die Möglichkeit, unterschiedliche Formen und Größen der Profilierungen zu verwenden, eine hohe Vielseitigkeit im Lötprozess gewährleistet.
