Bügellötung – Litzen auf Folienstruktur (FPC).

Prozessbeschreibung

1. Vorbereitung der FPC und Litzen:

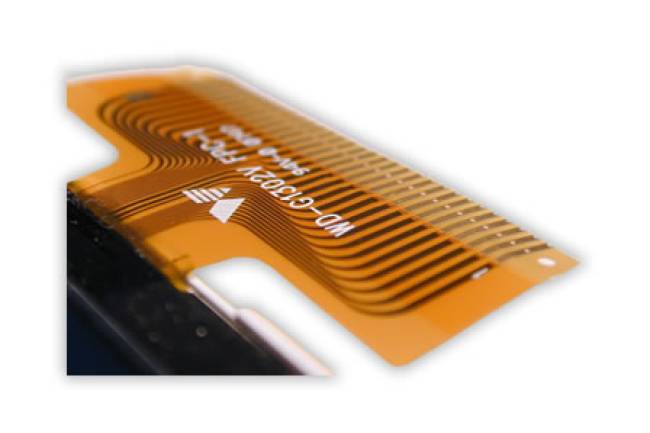

   • Die Folienstruktur (Flexible Printed Circuit, FPC) wird auf einer geeigneten Halterung fixiert.
   • Die Enden der Einzellitzen werden abisoliert und eventuell verzinnt, um eine bessere Benetzbarkeit zu gewährleisten.

2. Einsatz eines profilierten Lötbügels:

   • Der profilierte Lötbügel wird speziell für das jeweilige Produkt hergestellt und ist somit an den Leiterquerschnitt der Litzen angepasst.
   • Die Profilierung des Lötbügels sorgt für eine präzise Positionierung der Litzen auf den Lötpads und gewährleistet einen gleichmäßigen Druck auf die Litzen während des Lötvorgangs.

3. Lötprozess:

   • Der Lötbügel wird auf die vorbereiteten Litzen und Lötpads der FPC aufgesetzt.
   • Durch den profilierten Lötbügel wird der Wärmeeintrag effizienter, was zu einer besseren Durchwärmung der Lötstelle führt.
   • Die Profilierung erlaubt es zudem, Litzen unterschiedlicher Querschnitte gleichzeitig zu verlöten, indem entsprechende Profile für verschiedene Leitungen vorgesehen werden.

Vorteile des profilierten Lötbügels

• Optimierte Positionierung: Die Profilierung des Lötbügels sorgt dafür, dass die Litzen genau auf den Lötpads positioniert sind, was eine hohe Präzision und Wiederholgenauigkeit garantiert.
• Verbesserter Wärmeeintrag: Durch die angepasste Form des Lötbügels wird die Wärme effizienter in die Lötstelle eingebracht, was zu einer besseren Benetzung und Festigkeit der Lötverbindung führt.
• Flexibilität: Die Anzahl und Form der Profilierungen kann an die spezifischen Anforderungen des Produkts angepasst werden. Es ist möglich, verschiedene Leiterquerschnitte in einem Arbeitsschritt zu verlöten.
• Prozesssicherheit: Der Einsatz eines profilierten Lötbügels reduziert das Risiko von Fehlpositionierungen und unzureichenden Lötstellen, was die Prozesssicherheit erhöht und die Qualität der Lötverbindungen verbessert.

Anwendungsbeispiel

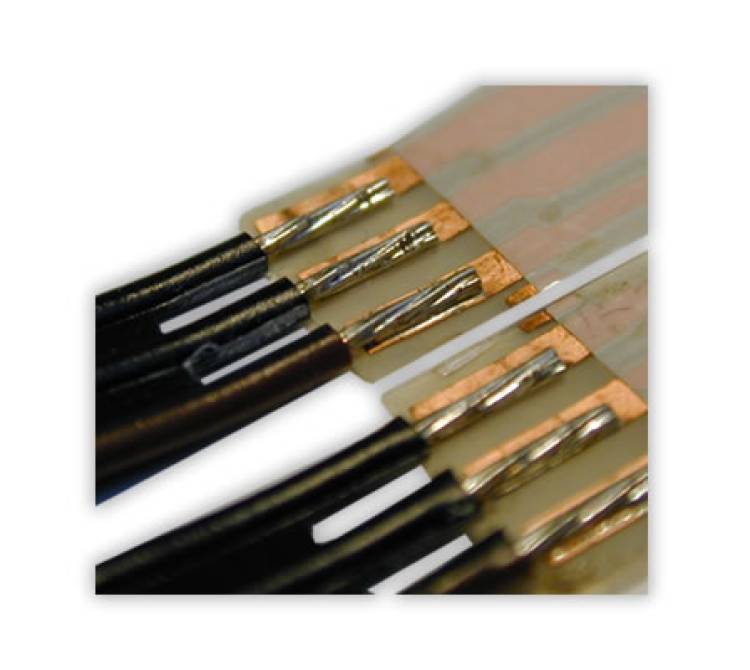

Ein konkretes Beispiel für die Anwendung eines profilierten Lötbügels ist die Verbindung von Einzellitzen auf einer FPC, die in einem elektronischen Gerät eingesetzt wird. Hierbei können mehrere Litzen, die unterschiedliche elektrische Funktionen übernehmen, in einem einzigen Lötvorgang mit der FPC verbunden werden. Dies spart Zeit und Kosten im Produktionsprozess und gewährleistet gleichzeitig eine hohe Qualität der Lötverbindungen.

Fazit

Der Einsatz eines profilierten Lötbügels bei der Lötung von Einzellitzen auf Folienstrukturen (FPC) bietet zahlreiche Vorteile hinsichtlich Präzision, Effizienz und Flexibilität. Durch die produktspezifische Herstellung und Anpassung der Profilierung kann der Lötprozess optimal gestaltet werden, was zu einer verbesserten Qualität der Lötverbindungen und einer höheren Prozesssicherheit führt.
