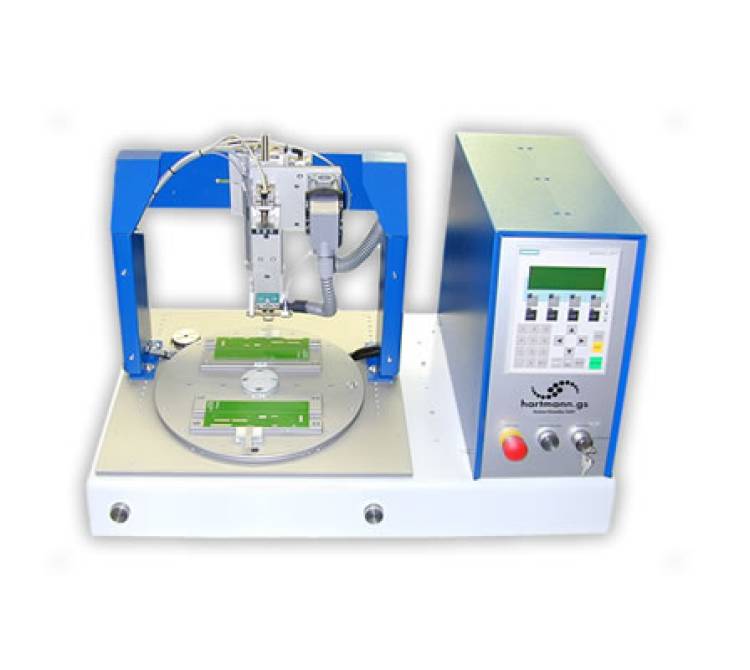

Bügellötsystem mit Drehteller in Desktop-Ausführung.

Systembeschreibung

1. Drehteller und Bauteilaufnahmen:

   • Durchmesser des Tellers: ca. 330 mm.
   • Zwei Bauteilaufnahmen: Der Drehteller hat Befestigungsmöglichkeiten für bis zu zwei Werkstückträger. Während eine Bauteilaufnahme im herausgedrehten Zustand bestückt werden kann, wird die andere im Inneren der Anlage bearbeitet bzw. gelötet.
   • Elektromotorischer Antrieb: Der Drehteller wird mittels Treibrad elektromotorisch angetrieben und über Zweihandtaster betätigt.

2. Lötbügelaufhängung und -führung:

   • Halbkardanische Lötbügelaufhängung: Diese sorgt für einen bestmöglichen koplanaren Andruck des Lötbügels auf die Lötstelle, ideal für flache Lötstellen.
   • Präzisions-Schlittenführung: Wird für Litzen- oder Kabellötungen eingesetzt und ermöglicht eine einstellbare Anpresskraft.

3. Lötbügel-Wechselsystem:

   • Schnellwechselsystem: Lötbügel können in weniger als 2 Minuten über Steckverbinder und Montageelement an einer pneumatischen Hubvorrichtung ausgetauscht werden.
   • Aktive Luftkühlung: Der Lötbügel wird am Ende der Lötphase aktiv gekühlt.
   • Redundante Temperaturüberwachung: Doppelt ausgeführtes System mit zusätzlichem Temperaturfühler zur Überwachung der Lötbügeltemperatur.

4. Anlagensteuerung:

   • Standard SPS mit Bedienfeld: Ermöglicht die Steuerung des gesamten Lötprozesses. Komplexe Überwachungsmöglichkeiten für das programmierte Lötprofil sind integriert.
   • Vielfältige Einstellparameter: Heizprofil, Heizzeiten, Heiztemperaturen, Temperaturgradienten, Kühlphase, Abhebetemperatur, Speicherung unterschiedlicher Produkt- und Parametersätze.
   • Überwachungs- und Zählsysteme: Stückzahl-, Zyklen-, Gut- und Schlechtteilzähler, automatische Kalibrierfunktion für neue Lötbügel.

Zusatzfunktionen und kundenspezifische Anpassungen

• Kundenspezifische Bauteilaufnahmen: An die spezifischen Anforderungen der Kunden angepasste Werkstückträger.
• Permanente Kraftmessung und -überwachung: Überwacht den Lötprozess, um konsistente Ergebnisse zu gewährleisten.
• Wegemesssystem: Misst die Bauteilhöhe und Einschmelzwege.
• Flussmittelauftragssysteme: Sowohl manuelle als auch automatische Optionen verfügbar.
• Kamera & Monitor: Unterstützt das Bedienpersonal bei der Überwachung des Lötprozesses.
• Datenkommunikation und Datenspeicherung: Ermöglicht die Speicherung aller Parameter und im Lötprozess gemessenen Werte.
• Fernwartungskomponenten: Für den Diagnose- und Programmierzugriff durch Techniker.
• Automatischer Kaptonbandtransport: Automatisiert den Transport von Kaptonband.
• Integrierte Lötbügelreinigungsstation: Sorgt für eine regelmäßige Reinigung der Lötbügel.
• Messdummys: Für reproduzierbare Temperatur-, Weg-, und Kraftmessung zur Berechnung von MFU bzw. cmk/cpk Werten.

Sicherheit und Zertifizierung

• Druckluftanschluss: Erfordert ca. 5 BAR.
• Not-Aus Funktion: Für erhöhte Sicherheit.
• CE Kennzeichnung: Das System entspricht den europäischen Sicherheits- und Gesundheitsanforderungen.

Zusammenfassung

Dieses Bügellötsystem mit Drehteller bietet eine hochpräzise und effiziente Lösung für die Lötung von Bauteilen. Mit seiner flexiblen und programmierbaren Steuerung, den umfangreichen Überwachungsfunktionen und den vielfältigen Zusatzoptionen kann es an eine breite Palette von Anforderungen angepasst werden. Die einfache Handhabung, schnelle Wechselmöglichkeiten und die hohe Zuverlässigkeit machen es zu einem idealen Werkzeug für verschiedenste industrielle Lötprozesse.
