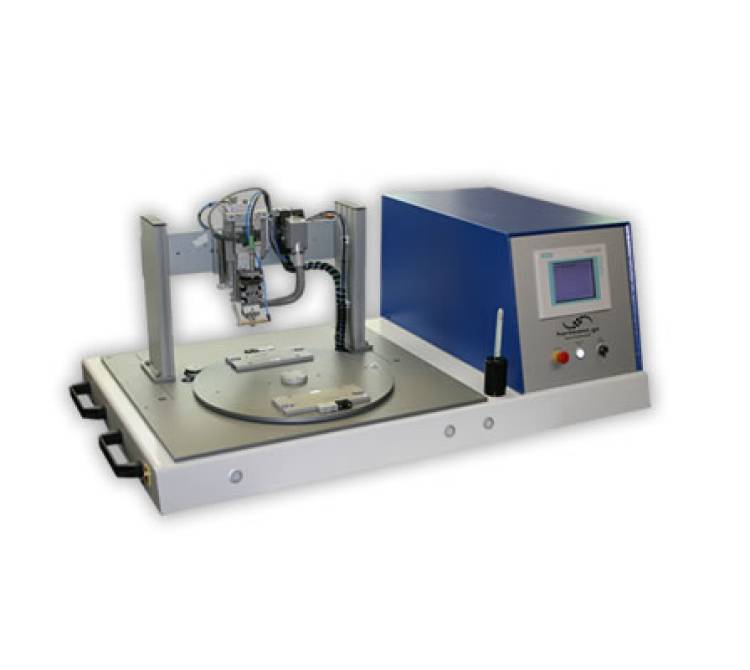

Bügellötsystem mit Drehteller in Desktop-Ausführung.

Standard Systeme Nov 7, 2024 0 157 Add to Reading List

Systemübersicht

Systemtyp: Bügellötsystem mit Drehteller in Desktop-Ausführung
Drehtellerdurchmesser: Bis zu 500 mm
Maximale Anzahl von Lötköpfen: Bis zu 3
Maximale Anzahl von Bauteilaufnahmen/Werkstückträgern: Bis zu 4

Arbeitspositionen des Drehtellers

Der Drehteller kann bis zu vier logische Arbeitspositionen zugeordnet werden, die je nach Aufgabenstellung angepasst werden können:

Einlegeposition: Hier wird die Bauteilaufnahme im herausgedrehten Zustand bestückt.
Flussmittelauftrag: Hier wird das Flussmittel manuell oder automatisch auf die Lötstellen aufgetragen.
Bügellötung: In dieser Position erfolgt der eigentliche Lötprozess.
Elektrische Prüfung oder AOI (Automatische Optische Inspektion): Hier können Tests und Inspektionen durchgeführt werden, um die Qualität der Lötstellen sicherzustellen.

Mechanische und Steuerungseigenschaften

Antrieb des Drehtellers: Elektromotorisch mittels Treibrad, gesteuert über Zweihandtaster.
Arretierung: Der Drehteller wird automatisch arretiert, bevor der Lötprozess startet.

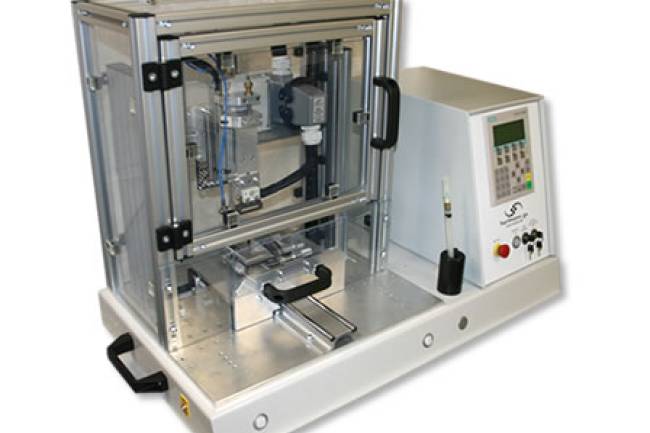

Gehäuseoptionen: Verfügbar in ESD Acrylglas oder Profilumhausung mit Tür.
Lötbügelaufhängung: Halbkardanische Ausführung für koplanaren Andruck auf flachen Lötstellen.
Präzisions-Schlittenführung: Für Litzen- oder Kabellötungen.
Einstellbare Anpresskraft: Für beide Lötvarianten.

Lötbügelmanagement

Schnellwechselsystem: Lötbügel können in weniger als 2 Minuten ausgetauscht werden.
Pneumatische Hubvorrichtung: Für die Montage des Lötbügels.
Aktive Luftkühlung: Am Ende der Lötphase.
Redundante Temperaturüberwachung: Mit zusätzlichem Temperaturfühler.

Steuerung und Überwachung

Steuerung: Über eine Standard SPS (Speicherprogrammierbare Steuerung) mit Bedienfeld.
Programmierte Lötprofile: Komplexe Überwachungsmöglichkeiten.
Einstellparameter: Heizprofil, Heizzeiten, Heiztemperaturen, Temperaturgradienten, Kühlphase, Abhebetemperatur.
Speicherung: Unterschiedliche Produkt- und Parametersätze.
Zähler: Stückzahl-, Zyklen-, Gut- und Schlechtteilzähler.
Kalibrierfunktion: Automatisch für neue Lötbügel.

Zusatzfunktionen und Optionen

Kundenspezifische Bauteilaufnahmen
Permanente Kraftmessung und -überwachung
Wegemesssystem: Zur Messung der Bauteilhöhe und Einschmelzwege.
Flussmittelauftragssysteme: Manuell und automatisch.
Kamera & Monitor: Zur Unterstützung des Bedienpersonals.
Datenkommunikation und -speicherung: Aller Parameter und im Lötprozess gemessenen Werte.
Fernwartungskomponenten: Für Diagnose und Programmierzugriff.
Automatischer Kaptonbandtransport
Integrierte Lötbügelreinigungsstation
Messdummys: Für reproduzierbare Temperatur-, Weg- und Kraftmessung.
Druckluftanschluss: Ca. 5 BAR notwendig.
Not-Aus Funktion und CE Kennzeichnung

Dieses Bügellötsystem mit Drehteller bietet eine umfangreiche Palette an Funktionen und Anpassungsmöglichkeiten, die eine hohe Flexibilität und Präzision in der Fertigung ermöglichen. Durch die Integration verschiedener Arbeitsstationen und die Fähigkeit zur automatischen Überwachung und Steuerung der Lötprozesse, ist es ideal für Anwendungen, die hohe Qualitätsstandards erfordern.
