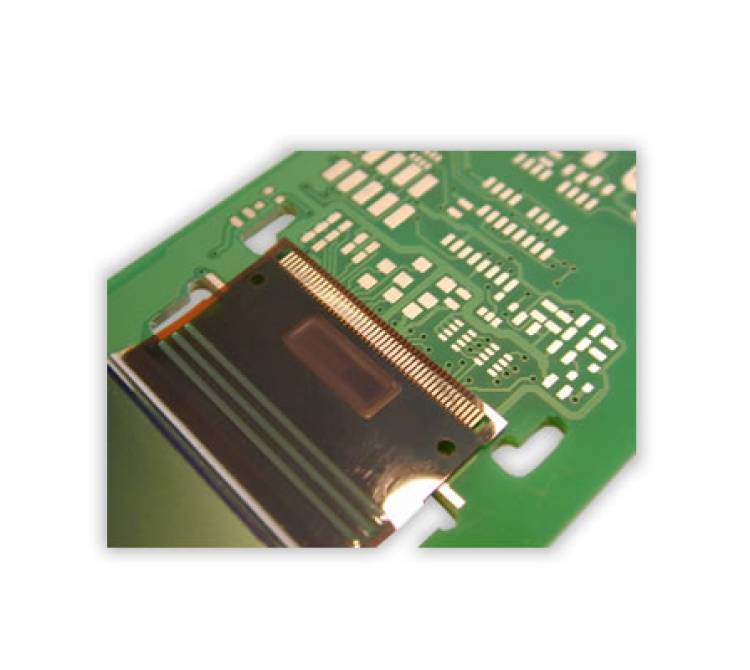

Bügellöten eines OLED auf einer Leiterplatte

Merkmale des Lötprozesses

1. Positionierung der OLED-Anschluss-Flex

• Passstifte und Bohrungen:
  • Die Anschluss-Flex des OLED wird präzise auf die Lötpads der Leiterplatte positioniert.
  • Dies geschieht über Passstifte und entsprechende Bohrungen in der Flex und der Leiterplatte, die eine genaue und stabile Positionierung ermöglichen.
• Sichere Ausrichtung:
  • Die Passstifte sorgen dafür, dass die Flex in der richtigen Position bleibt, um während des Lötprozesses eine perfekte Verbindung zu den Pads herzustellen.

2. Bügellöten mit flachen Lötbügeln

• Lötbügel-Technologie:
  • Für die Verbindung des OLEDs mit der Leiterplatte wird ein flacher Lötbügel eingesetzt, der eine gleichmäßige Wärmeübertragung und Kontrolle über den Lötprozess gewährleistet.
• Präzise Temperaturregelung:
  • Der flache Lötbügel wird mit genau kontrollierten Temperaturen auf die Lötpads angewendet, was für eine gleichmäßige und zuverlässige Lötung sorgt.

3. Prozessüberwachung und Qualitätssicherung

• Hohe Lötqualität:
  • Die Positionierung mittels Passstiften und die Verwendung eines flachen Lötbügels gewährleisten eine qualitativ hochwertige und stabile Verbindung zwischen der OLED-Flex und der Leiterplatte.
• Prozesskontrolle:
  • Der Lötprozess wird kontinuierlich überwacht, um sicherzustellen, dass alle Parameter korrekt eingestellt sind und keine Fehler auftreten, die die Verbindung oder das OLED-Modul beeinträchtigen könnten.

Leistungsmerkmale des Lötprozesses

• Präzise Positionierung:
  • Durch Passstifte und Bohrungen wird die Flex in der richtigen Position fixiert, was eine exakte Ausrichtung für die Lötung ermöglicht.
• Effiziente Wärmeübertragung:
  • Der flache Lötbügel sorgt für eine gleichmäßige Temperaturverteilung und eine konstante Lötqualität.
• Hohe Zuverlässigkeit:
  • Die Verbindung zwischen der OLED-Flex und der Leiterplatte ist stabil und langlebig, was besonders in anspruchsvollen Anwendungen von Bedeutung ist.

Einsatzbereiche

• Elektronikfertigung:
  • Die Lötung von OLEDs auf Leiterplatten ist in der Displaytechnik weit verbreitet, insbesondere in der Herstellung von Bildschirmen und LED-Displays.
• Medizintechnik:
  • OLEDs werden auch in medizinischen Geräten verwendet, bei denen präzise und langlebige Verbindungen notwendig sind.
• Konsumgüterindustrie:
  • OLED-Displays finden auch Anwendung in der Unterhaltungselektronik, beispielsweise in Smartphones und Tablets.

Dieser Bügellötprozess für OLED auf Leiterplatte stellt sicher, dass die Verbindung zuverlässig und präzise ausgeführt wird, um eine langlebige Funktionalität des Endprodukts zu gewährleisten.
