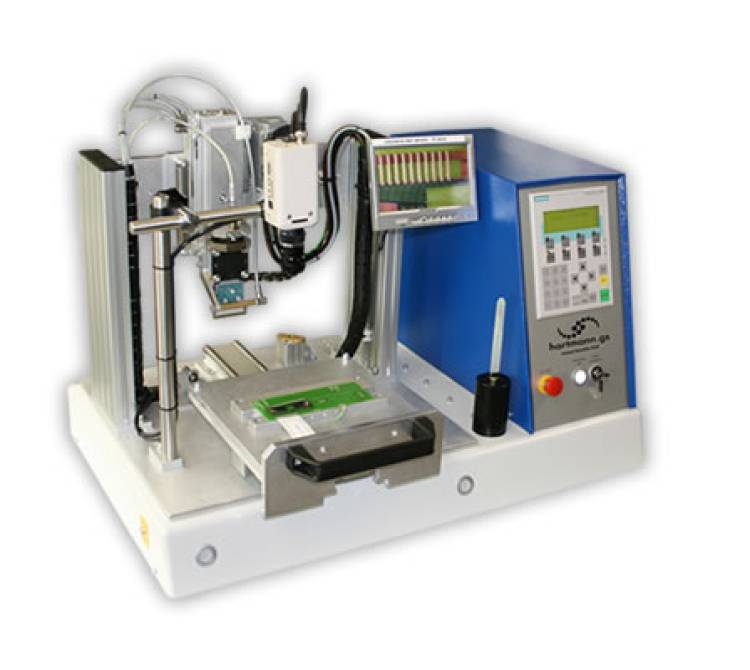

Bügellötsystem mit Schiebetisch in Desktop-Ausführung.

Bügellötsystem mit Schiebetisch in Desktop-Ausführung.

Standard Systeme   Dec 2, 2024    0   174  Add to Reading List

Hauptmerkmale:

  1. Schiebetisch mit Wechselplatte:

    • Größe: Ca. 250x250mm.
    • Funktion: Die Bauteilaufnahme wird im herausgezogenen Zustand bestückt. Der Schiebetisch kann manuell oder optional mit einem automatischen Antrieb in die Anlage bewegt werden.
    • Wechselplatte: Ermöglicht eine einfache Anpassung für verschiedene Werkstückträger.

  2. Lötprozess:

    • Arretierung und Start: Nach dem Einfahren in die Anlage wird der Tisch automatisch arretiert und der Lötprozess gestartet.
    • Lötbügelaufhängung: Halbkardanische Ausführung für einen bestmöglichen koplanaren Andruck des Lötbügels auf der Lötstelle, geeignet für flache Lötstellen.
    • Präzisions-Schlittenführung: Wird für Litzen- oder Kabellötungen verwendet.

  3. Lötbügel:

    • Schnellwechselsystem: Mit Steckverbinder und Montageelement an einer pneumatischen Hubvorrichtung. Der Lötbügel kann in weniger als 2 Minuten ausgetauscht werden.
    • Aktive Luftkühlung: Am Ende der Lötphase zur schnellen Abkühlung des Lötbügels.
    • Temperaturüberwachung: Redundantes System mit zusätzlichem Temperaturfühler.

  4. Anpresskraft:

    • Einstellbar: Für beide Varianten, um die optimalen Lötbedingungen zu gewährleisten.

  5. Steuerung und Überwachung:

    • SPS-Steuerung: Standard SPS mit Bedienfeld. Ermöglicht die einfache Anpassung und Integration weiterer Funktionen.
    • Überwachung des Lötprofils: Komplexe Überwachungsmöglichkeiten für das programmierte Lötprofil.
    • Einstellparameter: Heizprofil, Heizzeiten, Heiztemperaturen, Temperaturgradienten, Kühlphase, Abhebetemperatur, Speicherung unterschiedlicher Produkt- und Parametersätze, Stückzahl-, Zyklen-, Gut- und Schlechtteilzähler, automatische Kalibrierfunktion für neue Lötbügel.

  6. Zusatzfunktionen (verfügbar für das Standardsystem):

    • Kundenspezifische Bauteilaufnahmen.
    • Kraftmessung und -überwachung: Permanente Überwachung des Lötprozesses.
    • Wegemesssystem: Zur Messung der Bauteilhöhe und Einschmelzwege.
    • Flussmittelauftragssysteme: Manuell und automatisch verfügbar.
    • Kamera & Monitor: Zur Unterstützung des Bedienpersonals.
    • Datenkommunikation und Datenspeicherung: Speicherung aller Parameter und im Lötprozess gemessenen Werte.
    • Fernwartung: Komponenten für den Diagnose- und Programmierzugriff auf die Anlagensteuerung.
    • Automatischer Kaptonbandtransport.
    • Integrierte automatische Lötbügelreinigungsstation.
    • Messdummys: Für reproduzierbare Temperatur-, Weg-, und Kraftmessung (für MFU bzw. cmk/cpk Werteberechnung).

  7. Sicherheits- und Zusatzkomponenten:

    • Druckluftanschluss: Ca. 5 BAR erforderlich.
    • Not-Aus Funktion: Für die Sicherheit des Bedienpersonals.
    • CE Kennzeichnung: Erfüllt alle relevanten Sicherheits- und Qualitätsstandards.

Beispiel-Anwendung:

  1. Vorbereitung:

    • Die Wechselplatte wird auf dem Schiebetisch befestigt, und die Bauteilaufnahme oder der Werkstückträger wird im herausgezogenen Zustand bestückt.

  2. Manuelle Bestückung:

    • Die Bauteile werden manuell auf der Leiterplatte platziert. Bei Bedarf kann manuell Flussmittel auf die Lötstellen aufgetragen werden.

  3. Einführen des Schiebetisches:

    • Der Schiebetisch wird in die Anlage bewegt. In der Standardausführung geschieht dies manuell, alternativ kann ein automatischer Antrieb genutzt werden.

  4. Arretierung und Start des Lötprozesses:

    • Der Tisch wird automatisch arretiert, und der Lötprozess beginnt.
    • Der halbkardanisch aufgehängte Lötbügel sorgt für einen gleichmäßigen Andruck und eine optimale Lötverbindung.

  5. Überwachung und Kühlung:

    • Während des Lötvorgangs werden alle Parameter überwacht und aufgezeichnet.
    • Am Ende der Lötphase wird der Lötbügel aktiv gekühlt.

  6. Auswertung und Nachbereitung:

    • Nach Abschluss des Lötprozesses wird der Schiebetisch herausgezogen, und die Bauteile werden entnommen.
    • Die Lötverbindungen werden überprüft, und alle Prozessdaten werden gespeichert und analysiert.

Vorteile des Systems:

  • Flexibilität: Anpassbar an verschiedene Bauteile und Prozesse.
  • Effizienz: Schnellwechselsystem für Lötbügel und umfangreiche Überwachungsfunktionen.
  • Präzision: Halbkardanische Lötbügelaufhängung und präzise Anpresskraftregelung.
  • Erweiterbarkeit: Zahlreiche Zusatzfunktionen und kundenspezifische Anpassungen möglich.
  • Sicherheit und Qualität: Integrierte Sicherheitsfunktionen und CE-Kennzeichnung.

Fazit:

Das Bügellötsystem mit Schiebetisch in Desktop-Ausführung bietet eine umfassende Lösung für präzise und flexible Lötprozesse. Durch die verschiedenen Erweiterungsoptionen und Anpassungsmöglichkeiten ist es ideal für unterschiedlichste Anwendungen und gewährleistet höchste Qualität und Effizienz.
