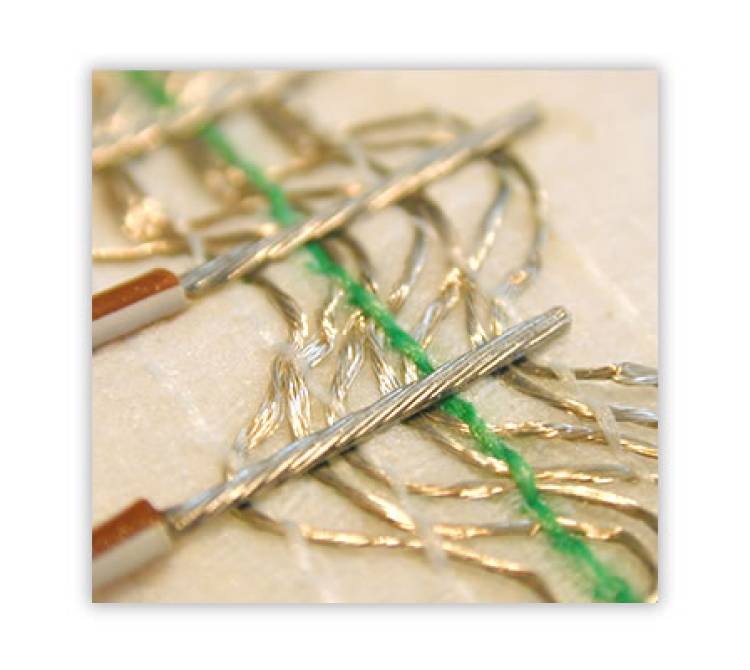

Bügellötung von Einzellitzen auf Gewebestruktur mit versilberten Leiterbahnen.
Vorteile des profilierten Lötbügels
-
Optimale Positionierung:
- Die Profilierung des Lötbügels sorgt dafür, dass die Einzellitzen genau auf den Lötbereichen positioniert werden.
- Dies gewährleistet eine präzise Ausrichtung und minimiert das Risiko von Fehlstellen oder Kurzschlüssen.
-
Verbesserter Wärmeeintrag:
- Ein profilierter Lötbügel ermöglicht eine effizientere Wärmeübertragung im Vergleich zu einem flachen Lötbügel.
- Dadurch wird die notwendige Löttemperatur schneller erreicht, was die Prozesszeit verkürzt und das Risiko der Überhitzung des Textilgewebes verringert.
-
Anpassbarkeit:
- Die Profilierung des Lötbügels kann produktspezifisch hergestellt werden und ist somit an den jeweiligen Leiterquerschnitt angepasst.
- Unterschiedliche Profilierungen ermöglichen das gleichzeitige Löten von Leitern mit verschiedenen Querschnitten.
- Die Anzahl der Profilierungen sowie deren Form und Größe können flexibel gestaltet werden, um unterschiedlichen Anforderungen gerecht zu werden.
Prozessbeschreibung
-
Vorbereitung:
- Das Textilgewebe mit den eingewebten versilberten Leiterbahnen wird auf einem geeigneten Träger fixiert.
- Die Einzellitzen werden in den vorgesehenen Positionen platziert.
-
Einsatz des profilierten Lötbügels:
- Der profilierte Lötbügel wird auf die zu lötenden Bereiche aufgesetzt.
- Durch die Profilierung wird jede Litze exakt auf ihrem Lötbereich positioniert.
-
Lötvorgang:
- Der Lötbügel wird erhitzt und gleichmäßig auf die Litzen und Leiterbahnen gedrückt.
- Durch den verbesserten Wärmeeintrag wird das Lötzinn schnell zum Schmelzen gebracht und eine zuverlässige Verbindung hergestellt.
-
Abschluss:
- Der Lötbügel wird entfernt, sobald das Lötzinn ausreichend abgekühlt und erstarrt ist.
- Die Verbindungen werden überprüft, um sicherzustellen, dass alle Litzen fest und leitfähig mit den Leiterbahnen verbunden sind.
Beispielanwendung
Eine mögliche Anwendung dieser Technik wäre in der Textilindustrie, insbesondere bei der Herstellung von intelligenten Textilien (Smart Textiles). Diese Textilien integrieren elektronische Komponenten direkt in die Stoffstruktur und können in Bereichen wie Gesundheit, Sport, Mode und Automobil eingesetzt werden.
Beispiel: In einem smarten Kleidungsstück könnten versilberte Leiterbahnen zur Übertragung von Signalen oder Strom genutzt werden, während die Einzellitzen Sensoren oder andere elektronische Bauteile verbinden.
Fazit
Die Verwendung eines profilierten Lötbügels für die Lötung von Einzellitzen auf Textilgewebe mit versilberten Leiterbahnen bietet erhebliche Vorteile in Bezug auf Präzision und Effizienz. Diese Technik ermöglicht eine flexible und anpassbare Lötung, die den Anforderungen verschiedener Anwendungen gerecht wird.
