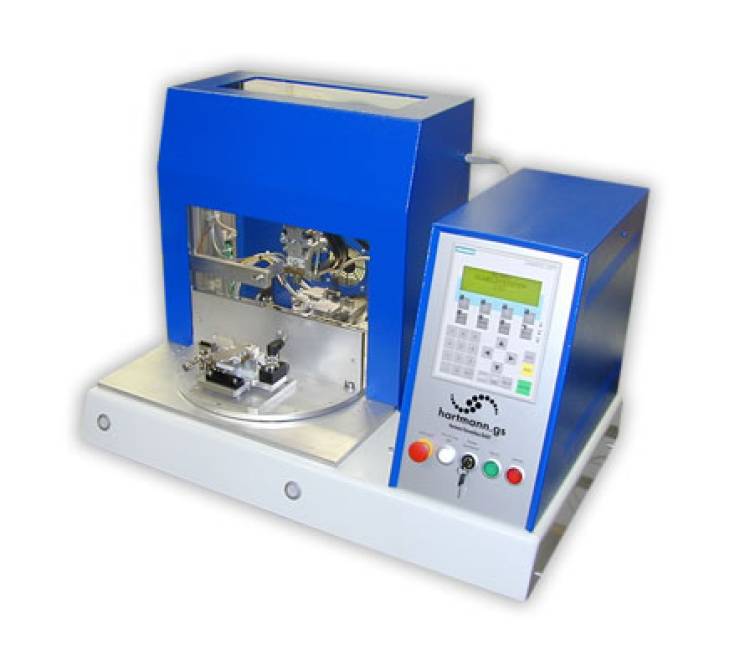

Vielseitiges Bügellötsystem mit Drehteller für die Desktop-Ausführung: Präzision und Effizienz in der Elektronikfertigung.

Systemaufbau und Hauptmerkmale

1. Drehteller mit Doppelaufnahmen:

   • Der Drehteller mit einem Durchmesser von 330 mm verfügt über Befestigungsmöglichkeiten für bis zu zwei Bauteilaufnahmen oder Werkstückträger.
   • Während eine Bauteilaufnahme außerhalb der Anlage bestückt wird, wird die andere im Inneren gelötet, was eine effiziente Nutzung der Zykluszeiten ermöglicht.

2. Elektromotorischer Antrieb und Zweihandtaster-Bedienung:

   • Der Antrieb des Drehtellers erfolgt elektromotorisch über ein Treibrad und wird mittels Zweihandtaster aktiviert, was eine sichere und benutzerfreundliche Bedienung gewährleistet.

3. Automatische Arretierung und Prozessstart:

   • Der Drehteller wird innerhalb der Anlage automatisch arretiert, und der Lötprozess wird gestartet. Dies gewährleistet eine präzise Positionierung und konsistente Lötqualität.

4. Vielseitige Umhausung:

   • Das System ist in verschiedenen Umhausungsausführungen verfügbar, einschließlich ESD Acrylglas oder Profilumhausung mit Tür, um unterschiedlichen Anforderungen und Schutzbedürfnissen gerecht zu werden.

5. Lötbügelaufhängung und Präzisions-Schlittenführung:

   • Die halbkardanische Lötbügelaufhängung sorgt für einen optimalen, koplanaren Andruck auf flache Lötstellen.
   • Für Litzen- oder Kabellötungen wird eine Präzisions-Schlittenführung eingesetzt, die eine exakte Positionierung ermöglicht.

6. Schnellwechselsystem und pneumatische Hubvorrichtung:

   • Der Lötbügel kann dank des Schnellwechselsystems mit Steckverbinder und Montageelementen an einer pneumatischen Hubvorrichtung in weniger als 2 Minuten ausgetauscht werden.
   • Eine aktive Luftkühlung sorgt am Ende der Lötphase für eine schnelle Abkühlung des Lötbügels.

7. Redundante Temperaturüberwachung:

   • Ein doppelt ausgeführtes Temperaturüberwachungssystem mit zusätzlichem Temperaturfühler gewährleistet eine präzise und sichere Steuerung der Löttemperaturen.

8. Komplexe Überwachungsmöglichkeiten:

   • Die Anlage bietet umfassende Überwachungsmöglichkeiten für das programmierte Lötprofil, einschließlich Heizprofilen, Heizzeiten, Heiztemperaturen, Temperaturgradienten, Kühlphase, und Abhebetemperatur.
   • Speicherung unterschiedlicher Produkt- und Parametersätze sowie Stückzahl-, Zyklen-, Gut- und Schlechtteilzähler sind ebenfalls verfügbar.

9. Zubehör und Zusatzfunktionen:

   • Kundenspezifische Bauteilaufnahmen
   • Permanente Kraftmessung und -überwachung des Lötprozesses
   • Wegemesssystem zur Messung der Bauteilhöhe und Einschmelzwege
   • Flussmittelauftragssysteme (manuell und automatisch)
   • Kamera- und Monitorsysteme zur Unterstützung des Bedienpersonals
   • Datenkommunikation und Datenspeicherung aller Parameter und gemessenen Werte im Lötprozess
   • Fernwartungskomponenten für Diagnose und Programmierung
   • Automatischer Kaptonbandtransport und integrierte automatische Lötbügelreinigungsstation
   • Messdummys für reproduzierbare Temperatur-, Weg- und Kraftmessung zur Berechnung von MFU bzw. cmk/cpk-Werten

10. Anforderungen und Sicherheitsmerkmale:

    • Druckluftanschluss von ca. 5 BAR erforderlich
    • Not-Aus Funktion und CE-Kennzeichnung zur Einhaltung von Sicherheitsstandards

Fazit

Das Bügellötsystem mit Drehteller in Desktop-Ausführung kombiniert Präzision, Effizienz und Flexibilität, um den Anforderungen moderner Elektronikfertigung gerecht zu werden. Die Integration zahlreicher Funktionen und die Möglichkeit kundenspezifischer Anpassungen machen dieses System zu einer idealen Lösung für eine Vielzahl von Lötanwendungen. Mit seiner fortschrittlichen Technologie und benutzerfreundlichen Bedienung setzt es neue Maßstäbe in der Löttechnik.
