Bügellötsysteme mit 3fach Drehteller

Bügellötsysteme mit 3fach Drehteller

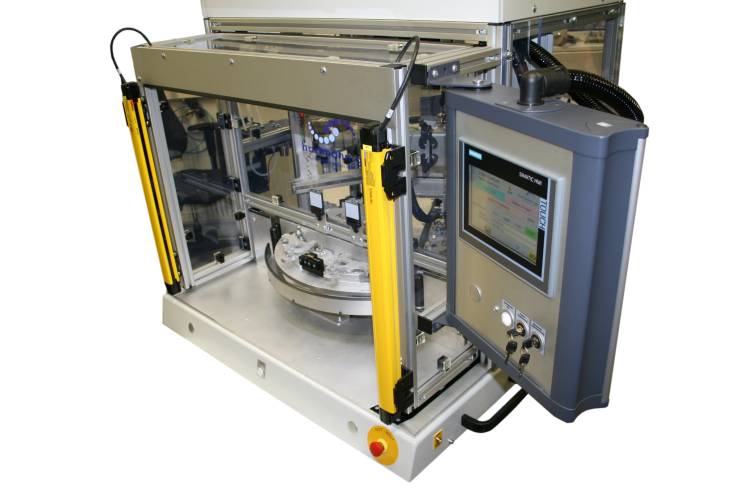

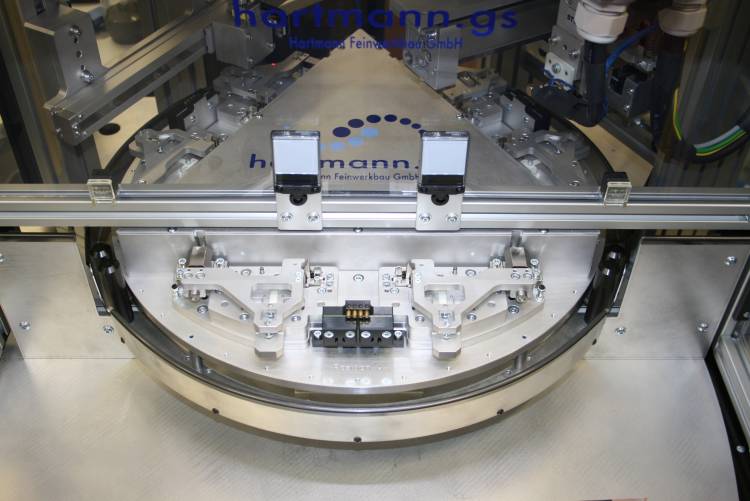

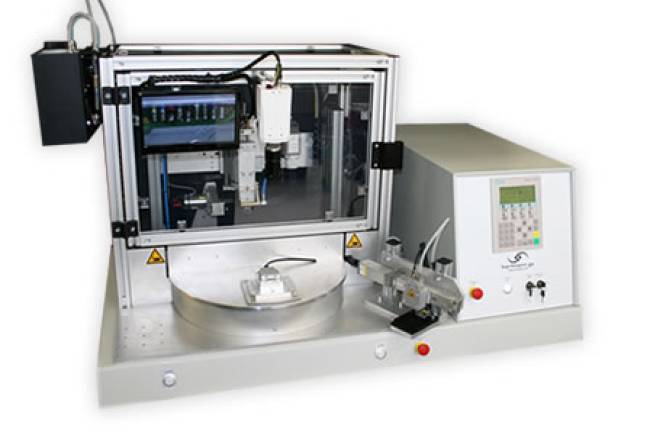

Ein jeweils 120° taktender Drehteller ist in die Stationen Einlegen, Flussmittelauftrag und Bügellöten unterteilt. An der Einlegeseite werden die zu lötenden Produkte in die Bauteilaufnahme eingelegt. Die Anlage ist zur Litzenlötung vorgesehen.

Die dafür verwendeten Litzen werden vor dem Einlegen in die für das Produkt nötige Form gebracht. Hierzu dient eine an der Einlegeseite der Anlage (rechts) befindliche Kabelbiegevorrichtung.

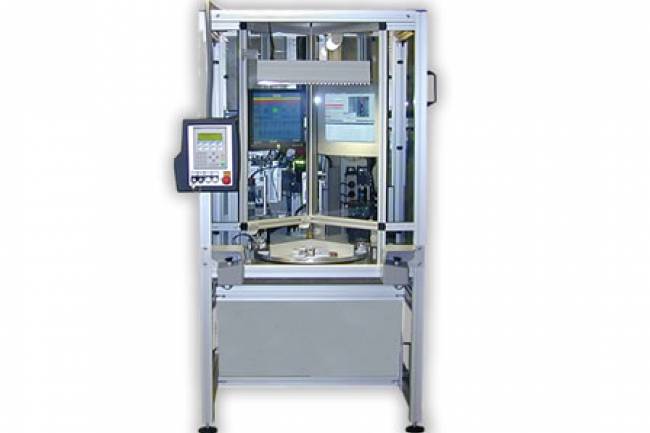

Dieser Anlagenaufbau mit oben angeordneter Steuerung hat einen geringen Platzbedarf, die Stellfläche beträgt ca. 1000x1000mm.

Darin können Leitungen unterschiedlichen Querschnittes in definierten Winkeln automatisch gebogen werden. Um die Fügepartner optimal in die Bauteilaufnahme einlegen zu können, wird die Bedienperson über eine hochwertige HD Kamera mit hochauflösendem Monitor bei der Einlegearbeit und Kontrolle entsprechend visuell unterstützt.

Nach einem Takt ist das zu bearbeitende Produkt in der Fluxstation. Dort wird zuerst sensorisch das Vorhandensein des Produktes abgefragt und im Anschluss an die nötigen Positionen Flussmittel dosiert.

Dazu wird ein Hartmann EasyJet Fluxventil mit einer Schrittmotorachse zu den betreffenden Positionen bewegt und das Flussmittel berührungslos aufgebracht. Im zweiten Schritt erfolgt der Bügellötprozess mit einem profilierten Lötbügel.

Die Prozesskräfte können individuell für jedes der unterschiedlichen Produkte programmiert werden, eine automatische Reinigungsstation entfernt in regelmäßigen Intervallen am Lötbügel anhaftende Verunreinigungen.
