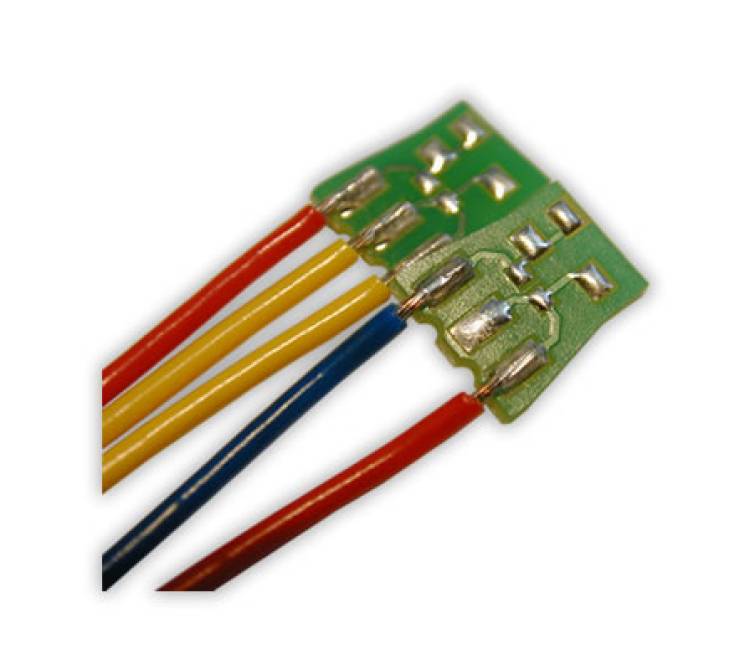

Optimale Lötung von Einzellitzen auf Leiterplatten durch den Einsatz profilierter Lötbügel.
-
Profilierter Lötbügel für präzise Positionierung:
- Der profilierte Lötbügel ermöglicht eine exakte Platzierung der Einzellitzen auf den Lötpads der Leiterplatte.
- Die Profilierung sorgt dafür, dass die Litzen genau an den vorgesehenen Stellen positioniert werden, was die Lötqualität und Verbindungsstabilität erhöht.
-
Verbesserte Wärmeeinbringung:
- Im Vergleich zu flachen Lötbügeln gewährleistet der profilierte Lötbügel eine gleichmäßige und gezielte Wärmeeinbringung in die Lötstelle.
- Diese präzise Wärmeübertragung verhindert Überhitzung oder unzureichende Erwärmung der Lötpads und Litzen, was zu einer höheren Zuverlässigkeit der Lötverbindungen führt.
-
Produktspezifische Anpassung der Profilierung:
- Die Profilierung des Lötbügels wird individuell an den jeweiligen Leiterquerschnitt und die spezifischen Anforderungen des Projekts angepasst.
- Dies ermöglicht eine hohe Flexibilität bei der Bearbeitung unterschiedlicher Leiterquerschnitte und -formen innerhalb eines einzigen Arbeitsgangs.
-
Vielfältige Profilierungsoptionen:
- Die Anzahl der Profilierungen kann nach Bedarf gewählt werden, um verschiedenen Lötanforderungen gerecht zu werden.
- Unterschiedliche Formen und Größen der Profilierungen können eingesetzt werden, was eine Vielseitigkeit in der Bearbeitung verschiedener Litzen und Leiterplatten ermöglicht.
-
Einsatzbereich und Vorteile:
- Diese Löttechnik ist ideal für Anwendungen, bei denen Präzision und Zuverlässigkeit besonders wichtig sind, wie in der Hochfrequenztechnik, der Medizintechnik und der Automobilindustrie.
- Durch die anpassbaren Profilierungen und die verbesserte Wärmeeinbringung werden nicht nur die Lötverbindungen optimiert, sondern auch die Produktionszeiten und -kosten reduziert.
Der Einsatz eines profilierten Lötbügels stellt eine bedeutende Verbesserung der Löttechnik dar, die insbesondere bei der Verarbeitung von Einzellitzen auf Leiterplatten zu einer höheren Effizienz und Lötqualität führt. Diese Technik ermöglicht eine präzise und flexible Bearbeitung, die den anspruchsvollen Anforderungen moderner Elektronikfertigung gerecht wird.
