Bügellötung eines OLEDs auf einer Leiterplatte.
Prozessbeschreibung
-
Vorbereitung

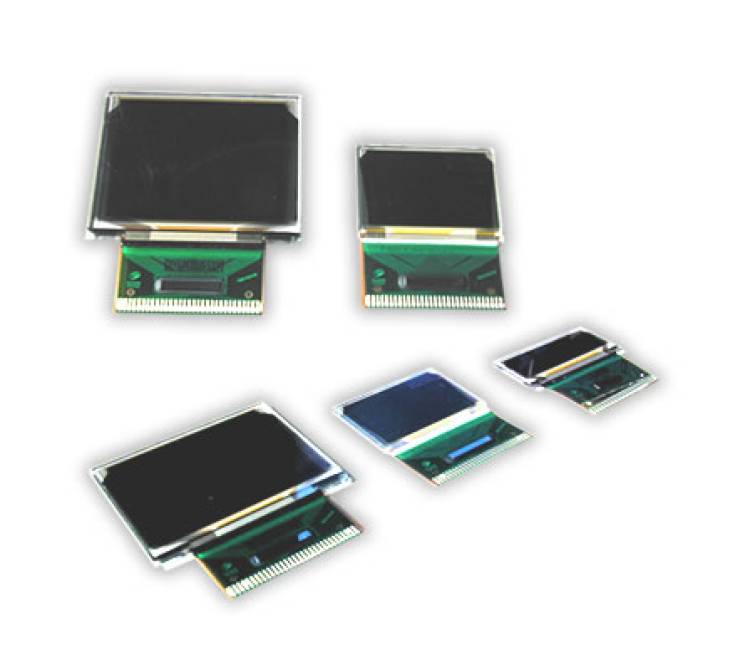

- Bauteile: OLED-Display mit Anschluss-Flexkabel und eine Leiterplatte mit vorab platzierten Lötpads.
- Positionierung: Die Flex des OLEDs wird über Passstifte und entsprechenden Bohrungen in der Flex und der Leiterplatte ausgerichtet. Dies stellt sicher, dass die Lötpads auf der Flex exakt auf den Lötpads der Leiterplatte aufliegen.
-
Bügellötung
- Lötbügel: Flache Lötbügel werden verwendet, um gleichmäßigen Druck und Temperatur auf die Lötstellen zu gewährleisten. Die flachen Lötbügel sorgen für eine gleichmäßige Wärmeverteilung und minimieren das Risiko von Beschädigungen am OLED oder der Leiterplatte.
- Erhitzung: Die Lötbügel werden auf die erforderliche Temperatur erhitzt, die ausreicht, um das Lötzinn zu schmelzen, ohne das OLED oder die Flexkabel zu beschädigen.
- Kontakt: Der erhitzte Lötbügel wird auf die Lötstellen gedrückt, wobei der Druck gleichmäßig verteilt wird, um eine zuverlässige Lötverbindung zu gewährleisten.
-
Lötprozess
- Flux-Auftrag: Vor dem Löten wird Flussmittel auf die Lötstellen aufgetragen, um Oxidation zu verhindern und die Benetzung des Lötzinns zu verbessern.
- Lötvorgang: Der Lötbügel wird für eine bestimmte Zeit auf die Lötstellen gedrückt, bis das Lötzinn geschmolzen und die Verbindung hergestellt ist.
- Abkühlung: Nach dem Lötvorgang wird der Lötbügel entfernt und die Lötstellen lassen sich abkühlen und erstarren, wodurch eine stabile elektrische und mechanische Verbindung entsteht.
-
Qualitätskontrolle
- Visuelle Inspektion: Die gelöteten Verbindungen werden auf sichtbare Mängel überprüft, um sicherzustellen, dass alle Lötstellen ordnungsgemäß und sauber sind.
- Elektrische Prüfung: Eine elektrische Prüfung kann durchgeführt werden, um die Integrität der Verbindungen und die Funktionalität des OLEDs zu überprüfen.
Vorteile der Bügellötung für OLEDs
- Präzision: Die Verwendung von Passstiften und Bohrungen sorgt für eine exakte Ausrichtung und Positionierung der Flexkabel auf den Lötpads.
- Schonende Wärmeübertragung: Flache Lötbügel ermöglichen eine gleichmäßige Wärmeverteilung, was wichtig ist, um die empfindlichen OLED-Bauteile nicht zu beschädigen.
- Verlässliche Verbindungen: Der Prozess stellt sicher, dass die Lötverbindungen stabil und zuverlässig sind, was für die langfristige Funktionalität der OLEDs entscheidend ist.
Zusammenfassung
Das Löten eines OLEDs auf einer Leiterplatte mittels Bügellötung ist ein präziser und kontrollierter Prozess, der eine hohe Verbindungsqualität und Zuverlässigkeit gewährleistet. Die genaue Positionierung der Flexkabel über Passstifte und die Verwendung von flachen Lötbügeln sind entscheidend für den Erfolg dieses Verfahrens, besonders bei der Handhabung empfindlicher Bauteile wie OLEDs. Durch sorgfältige Vorbereitung, Durchführung und Qualitätskontrolle können hochwertige und langlebige Lötverbindungen erzielt werden.
