Optimierung der Lötverbindung von Einzellitzen auf Metallfolien durch den Einsatz profilierter Lötbügel.

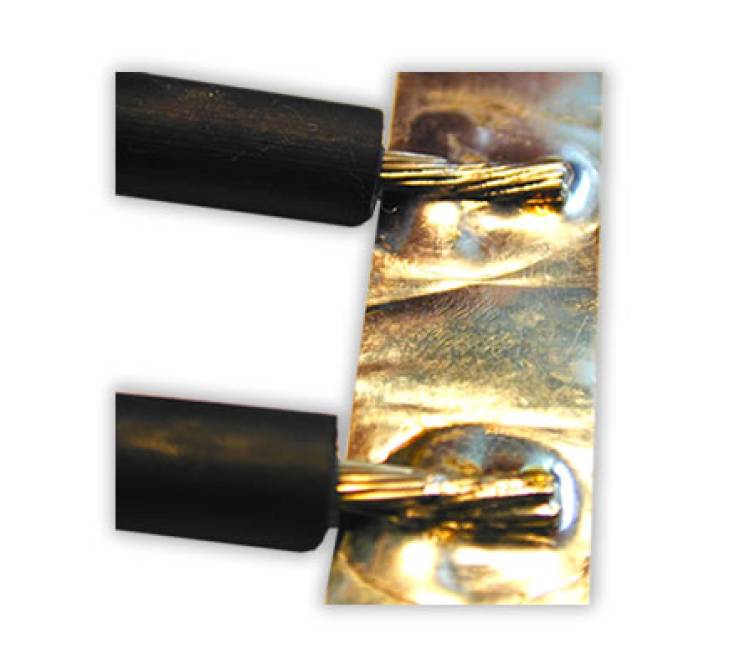

Beispiel der Bügellötung: Litzen auf Metallfolie
-
Materialien und Vorbereitung:
- Einzellitzen: Einzellitzen, die auf der Metallfolie verlötet werden sollen, werden entsprechend den Spezifikationen vorbereitet.
- Metallfolie: Die Metallfolie wird gereinigt und gegebenenfalls vorbehandelt, um eine optimale Lötverbindung zu gewährleisten.
- Profilierter Lötbügel: Ein profilierter Lötbügel, angepasst an die spezifischen Leiterquerschnitte, wird eingesetzt. Dieser Lötbügel ist speziell profiliert, um eine optimale Positionierung und Wärmeeintrag zu ermöglichen.
-
Anpassung des Lötbügels:
- Die Profilierung des Lötbügels wird produktspezifisch gestaltet. Das bedeutet, dass die Form und Größe der Profilierungen den spezifischen Anforderungen der Litzen und der Metallfolie angepasst werden.
- Verschiedene Profilierungen können auf einem Lötbügel integriert werden, um in einem Arbeitsschritt Litzen mit unterschiedlichen Querschnitten zu verlöten.
-
Lötprozess:
- Positionierung: Die Einzellitzen werden auf der Metallfolie positioniert. Der profilierte Lötbügel hilft, die Litzen genau und fest an ihrem Platz zu halten.
- Wärmeeintrag: Durch die Profilierung wird die Wärme gleichmäßig und effizient auf die Lötstellen übertragen, was zu einer besseren Benetzung und einer starken Lötverbindung führt.
- Lötung: Der Lötvorgang wird durchgeführt, wobei der profilierte Lötbügel sicherstellt, dass die Litzen korrekt positioniert bleiben und die Wärme optimal eingetragen wird.
-
Vorteile des profilierten Lötbügels:
- Präzise Positionierung: Die Profilierung des Lötbügels sorgt dafür, dass die Litzen exakt auf der Lötposition bleiben.
- Verbesserter Wärmeeintrag: Die speziell gestalteten Profile gewährleisten eine gleichmäßige und effiziente Wärmeübertragung.
- Flexibilität: Verschiedene Profilierungen können kombiniert werden, um Litzen unterschiedlicher Querschnitte in einem Schritt zu verlöten.
-
Qualitätskontrolle:
- Nach dem Lötvorgang wird die Qualität der Lötstellen überprüft. Dies umfasst sowohl die mechanische Festigkeit als auch die elektrische Leitfähigkeit der Verbindungen.
- Regelmäßige Inspektionen und Tests stellen sicher, dass alle Verbindungen den Qualitätsanforderungen entsprechen.
Durch den gezielten Einsatz profilierter Lötbügel kann die Bügellötung von Einzellitzen auf Metallfolien erheblich verbessert werden. Dies führt zu zuverlässigeren Verbindungen und einer insgesamt höheren Effizienz im Fertigungsprozess.
