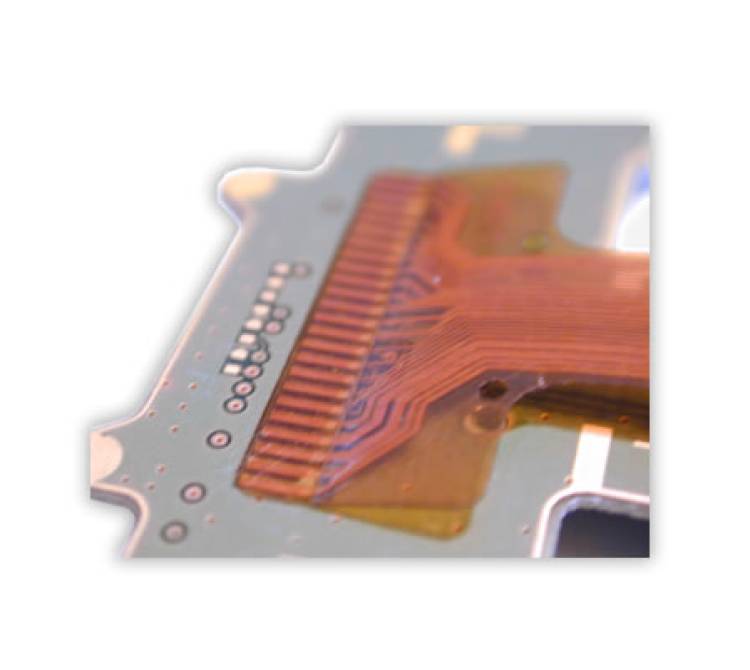

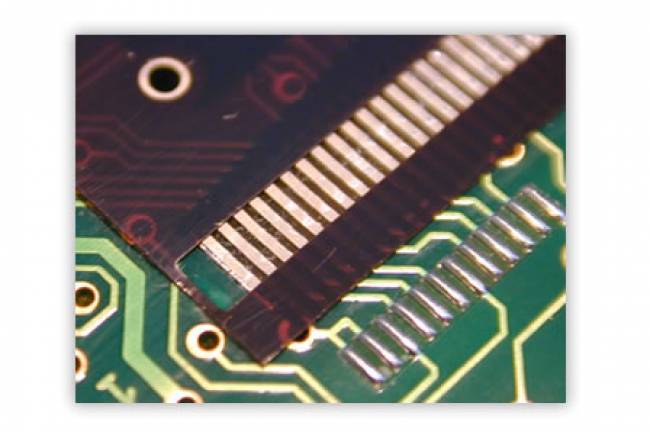

Bügellötung von Flexfolien auf Leiterplatten.
1. Positionierung der Flexfolie:
- Verwendung von Passstiften:
Passstifte dienen dazu, die Flexfolie präzise auf den Lötpads der Leiterplatte zu positionieren. Diese Stifte gewährleisten, dass die Folie in der richtigen Ausrichtung sitzt, was für eine erfolgreiche Lötverbindung unerlässlich ist. - Bohrungen in Flexfolie und Leiterplatte:
Die entsprechenden Bohrungen in der Flexfolie und der Leiterplatte ermöglichen eine exakte Führung und Positionierung, um eine optimale Kontaktfläche für die Lötverbindung zu schaffen.
2. Lötprozess:
- Einsatz flacher Lötbügel:
Der Lötprozess erfolgt mit flachen Lötbügeln, die eine gleichmäßige Wärmeverteilung gewährleisten. Dies ist entscheidend, um die Flexfolie effektiv und sicher mit der Leiterplatte zu verbinden. - Temperatur- und Zeitkontrolle:
Die Lötparameter, einschließlich Temperatur und Zeit, werden präzise gesteuert, um eine qualitativ hochwertige Lötverbindung zu erreichen, ohne die Flexfolie oder die Leiterplatte zu beschädigen.
3. Vorteile der Bügellötung:
- Hohe Präzision:
Durch die genaue Positionierung mittels Passstiften und Bohrungen wird eine hohe Präzision in der Lötverbindung erreicht, was für viele elektronische Anwendungen von entscheidender Bedeutung ist. - Zuverlässigkeit der Verbindung:
Die Bügellötung sorgt für eine dauerhafte und zuverlässige elektrische Verbindung zwischen Flexfolie und Leiterplatte, die für die Funktionalität elektronischer Bauteile entscheidend ist.
4. Anwendungsbereiche:
- Elektronische Geräte:
Diese Löttechnik findet Anwendung in verschiedenen elektronischen Geräten, in denen Flexfolien als flexible Leiterbahnen eingesetzt werden, um Platz zu sparen und die Flexibilität der Baugruppe zu erhöhen. - Moderne Technologien:
Besonders in der Automobilindustrie, Medizintechnik und der Unterhaltungselektronik ist die Verwendung von Flexfolien auf Leiterplatten zunehmend verbreitet.
Die Bügellötung von Flexfolien auf Leiterplatten ist ein bewährtes Verfahren, das eine präzise und zuverlässige Verbindung zwischen flexiblen und festen Komponenten ermöglicht. Die Kombination aus exakter Positionierung und kontrolliertem Lötprozess sorgt für langlebige und funktionale elektronische Bauteile.
