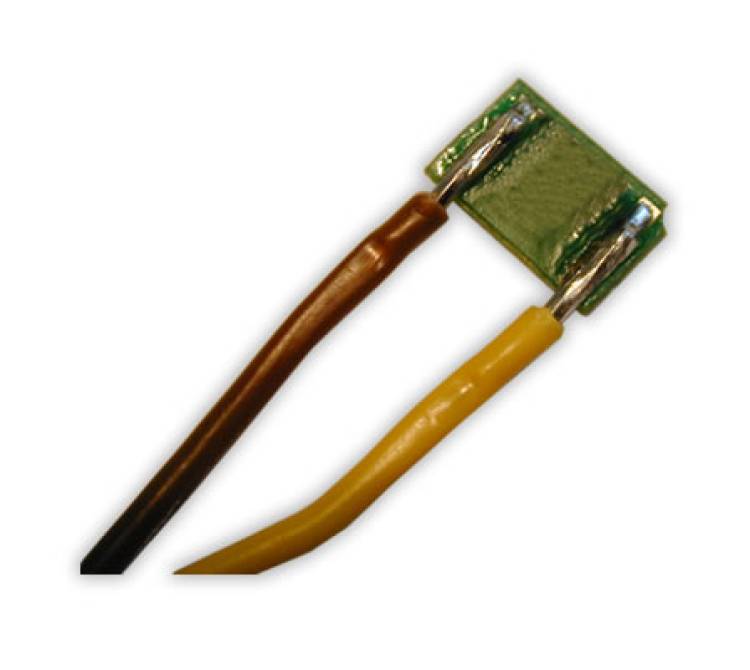

Präzise Bügellötung von Einzellitzen auf Leiterplatten mit profilierten Lötbügeln.

Prozessbeschreibung:

1. Vorbereitung der Leiterplatte und Litzen:

   • Die Leiterplatte wird mit den vorgesehenen Lötpads ausgestattet, auf denen die Litzen verlötet werden sollen.
   • Die Einzellitzen werden vorbereitet und in die Position gebracht, um auf den Lötpads aufgebracht zu werden.

2. Positionierung der Litzen:

   • Die Litzen werden auf die Lötpads der Leiterplatte positioniert. Eine präzise Positionierung ist entscheidend für die Qualität der Lötverbindung.
   • Ein profilierten Lötbügel wird verwendet, um die Litzen genau auf den Lötpads auszurichten und den Wärmeeintrag zu optimieren.

3. Einsatz des profilierten Lötbügels:

   • Der profilierte Lötbügel, der produktspezifisch gefertigt wird, ist so gestaltet, dass er den Leiterquerschnitt der Litzen optimal unterstützt.
   • Die Profilierung des Lötbügels kann an den jeweiligen Leiterquerschnitt angepasst werden, was zu einer besseren Wärmeübertragung und einer gleichmäßigen Lötung führt.
   • Die Anzahl, Form und Größe der Profilierungen können entsprechend den Anforderungen des Produkts gewählt werden, um verschiedene Leiterquerschnitte in einem Arbeitsschritt zu verlöten.

4. Bügellötprozess:

   • Der profilierte Lötbügel wird erhitzt und auf die Litzen und Lötpads gedrückt.
   • Die Wärmeübertragung durch die Profilierung des Lötbügels sorgt dafür, dass das Lot gleichmäßig schmilzt und eine dauerhafte Verbindung zwischen der Litze und dem Lötpad hergestellt wird.
   • Die profilierte Form des Lötbügels ermöglicht es, die Litzen präzise und effizient zu verlöten, was zu einer hohen Qualität der Lötverbindung beiträgt.

5. Vorteile des profilierten Lötbügels:

   • Optimale Positionierung: Die Profilierung des Lötbügels sorgt für eine präzise Ausrichtung der Litzen auf den Lötpads.
   • Verbesserter Wärmeeintrag: Die spezielle Form des Lötbügels ermöglicht eine gleichmäßige und effiziente Wärmeübertragung, was zu einer gleichmäßigen Lötung führt.
   • Flexibilität: Die Profilierungen können individuell angepasst werden, um verschiedene Leiterquerschnitte und -formen in einem Arbeitsschritt zu verlöten.

6. Qualitätskontrolle und Nachbearbeitung:

   • Nach Abschluss des Lötvorgangs wird die Verbindung visuell und/oder mittels elektrischer Tests überprüft, um sicherzustellen, dass die Litzen sicher und korrekt auf der Leiterplatte befestigt sind.
   • Bei Bedarf werden Nachbearbeitungsmaßnahmen durchgeführt, um die Qualität der Lötverbindung weiter zu sichern.

Anwendung:

• Die Bügellötung von Einzellitzen auf Leiterplatten mit profilierten Lötbügeln findet Anwendung in der Herstellung von Elektronikbauteilen, bei denen eine präzise und zuverlässige Lötverbindung erforderlich ist.
• Die Methode ist besonders nützlich in der Produktion von Leiterplatten für elektronische Geräte, Sensoren und andere Komponenten, bei denen unterschiedliche Leiterquerschnitte in einem einzigen Prozess verlötet werden müssen.

Durch den Einsatz eines profilierten Lötbügels bei der Bügellötung von Litzen auf Leiterplatten wird die Qualität der Lötverbindung erheblich verbessert. Die präzise Anpassung der Profilierung an die spezifischen Anforderungen des Produkts ermöglicht eine effiziente und zuverlässige Lötung, die den hohen Anforderungen der modernen Elektronikfertigung gerecht wird.
