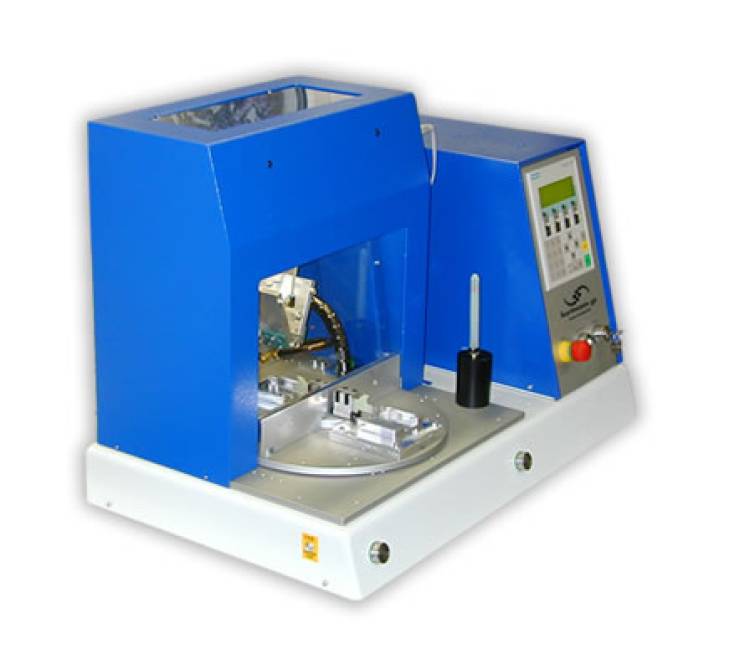

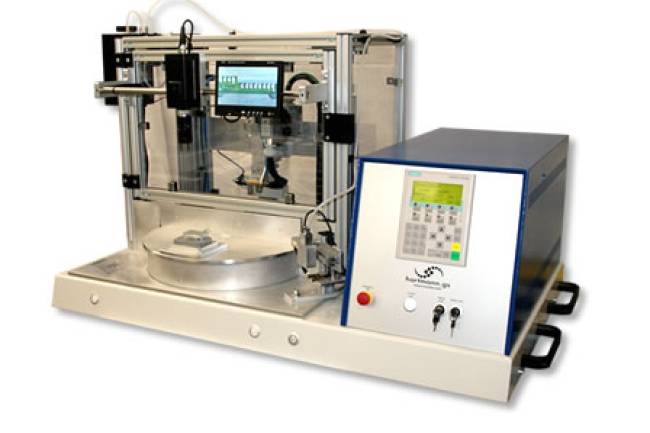

Standardsystem mit Drehteller, Kamera und Monitor

Standardsystem mit Drehteller, Kamera und Monitor

Systembeschreibung

Drehteller

  • Durchmesser: ca. 330 mm
  • Befestigungsmöglichkeiten: Bis zu zwei Bauteilaufnahmen bzw. Werkstückträger
  • Antrieb: Elektromotorisch mittels Treibrad
  • Bedienung: Über Zweihandtaster
  • Arretierung: Automatisch während des Lötprozesses

Aufbau und Gehäuse

  • Umhausung:
    • ESD Acrylglas
    • Profilumhausung mit Tür
  • Lötbügelaufhängung: Halbkardanische Ausführung für koplanaren Andruck
  • Anpresskraft: Einstellbar für flache Lötstellen und Litzen- oder Kabellötungen
  • Präzisions-Schlittenführung: Für Litzen- oder Kabellötungen

Lötprozess

  • Lötbügel-Schnellwechselsystem:
    • Steckverbinder und Montageelement
    • Wechselzeit: <2 Minuten
  • Aktive Luftkühlung: Am Ende der Lötphase
  • Temperaturüberwachung:
    • Redundantes System
    • Zusätzlicher Temperaturfühler
  • Programmierte Lötprofile: Komplexe Überwachungsmöglichkeiten
  • Anlagensteuerung: Standard SPS mit Bedienfeld

Anpassungsmöglichkeiten

  • Kundenspezifische Anpassungen: Weitere Funktionen und Steuerungen können integriert werden
  • Einstellparameter:
    • Heizprofil
    • Heizzeiten
    • Heiztemperaturen
    • Temperaturgradienten
    • Kühlphase
    • Abhebetemperatur
    • Speicherung von Produkt- und Parametersätzen
    • Stückzahl-, Zyklen-, Gut- und Schlechtteilzähler
    • Automatische Kalibrierfunktion

Zusatzfunktionen des Standardsystems

  • Kundenspezifische Bauteilaufnahmen
  • Permanente Kraftmessung und -überwachung
  • Wegemesssystem: Zur Messung der Bauteilhöhe und Einschmelzwege
  • Flussmittelauftragssysteme: Manuell und automatisch
  • Kamera und Monitor: Zur Unterstützung des Bedienpersonals
  • Datenkommunikation und -speicherung: Aller Parameter und gemessenen Werte
  • Fernwartungskomponenten: Für Diagnose und Programmierzugriff
  • Automatischer Kaptonbandtransport
  • Integrierte Lötbügelreinigungsstation
  • Messdummys: Für reproduzierbare Temperatur-, Weg-, und Kraftmessungen
  • Druckluftanschluss: Ca. 5 BAR nötig
  • Not-Aus Funktion
  • CE Kennzeichnung

Das System ermöglicht, während eine Bauteilaufnahme bestückt wird, dass die zweite Bauteilaufnahme im Inneren der Anlage bearbeitet wird. Dies erhöht die Effizienz erheblich, da die Rüstzeiten minimiert werden. Die integrierte Kamera und der Monitor bieten eine visuelle Unterstützung für das Bedienpersonal, was die Qualitätssicherung und Bedienerfreundlichkeit verbessert.

Vorteile des Systems

  • Effizienz: Simultane Bestückung und Bearbeitung
  • Präzision: Halbkardanische Lötbügelaufhängung und präzise Steuerung der Lötparameter
  • Flexibilität: Anpassbar an verschiedene kundenspezifische Anforderungen
  • Benutzerfreundlichkeit: Intuitive Bedienung und umfassende Überwachungsmöglichkeiten
  • Sicherheit: Not-Aus Funktion und CE Kennzeichnung

Dieses Bügellötsystem ist ideal für die Serienfertigung und kann durch seine Vielseitigkeit und Anpassungsfähigkeit in verschiedenen Produktionsumgebungen eingesetzt werden.
