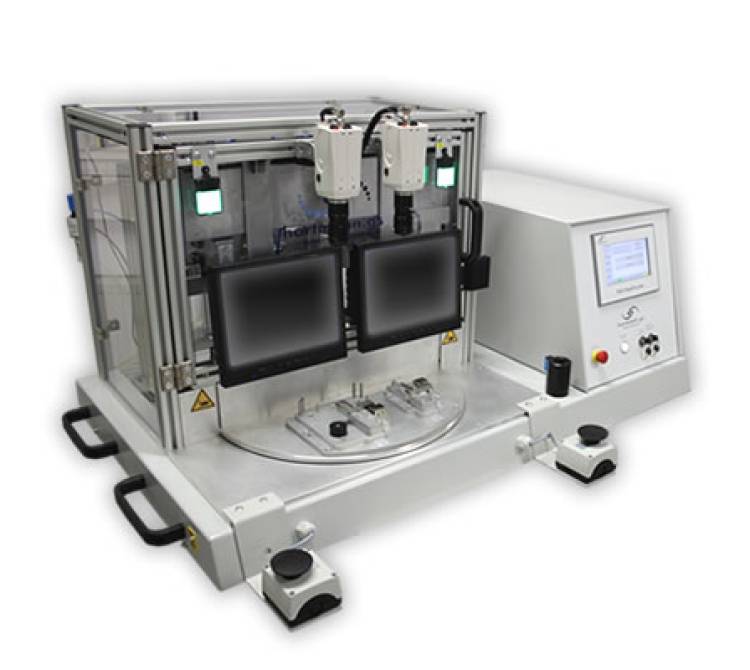

Doppel-Bügellötsystem mit großem Drehteller zur FFC-Lötung an Leiterplatten.

Details des Doppel-Bügellötsystems:

• Drehteller und Doppel-Lötprozess:

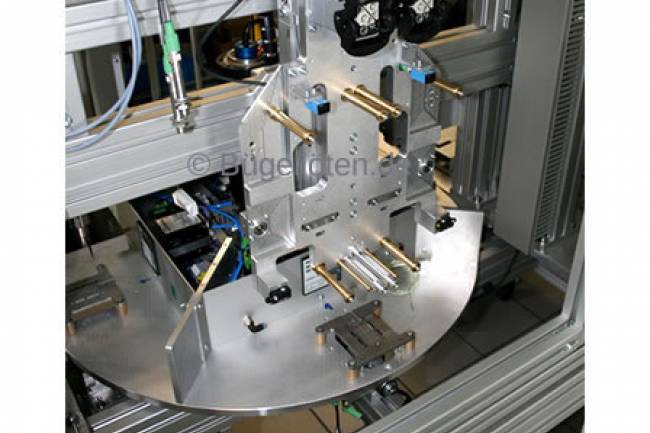

  • Die Anlage verfügt über einen großen Drehteller, der mit zwei separaten Bauteilaufnahmen ausgestattet ist. Dies ermöglicht die gleichzeitige Bearbeitung zweier Bauteile in einem zweistufigen Prozess:
    1. In der linken Bauteilaufnahme wird die erste Seite des FFC an eine Leiterplatte gelötet.
    2. Im zweiten Schritt wird das bereits bearbeitete Konstrukt in der rechten Bauteilaufnahme platziert und die zweite Seite des FFC an die zweite Leiterplatte gelötet.
  • Dieser zweistufige Prozess sorgt für eine präzise und zuverlässige Verbindung zwischen den beiden Leiterplatten.

• Präzisionsunterstützung durch Monitore:

  • Das System ist mit Monitoren ausgestattet, die den Lötbereich vergrößern und der Bedienperson eine klare Sicht auf die Lötpunkte ermöglichen. Diese Vergrößerung unterstützt die Positionskontrolle und erleichtert die Positionskorrektur bei Bedarf.
  • Dies gewährleistet, dass die Lötstellen präzise und sauber ausgeführt werden, selbst bei komplexeren Konstruktionen.

• Flussmittel-Auftragsstation:

  • Zur optimalen Vorbereitung der Lötstellen verfügt die Anlage über eine externe Flussmittel-Auftragsstation, die das Flussmittel vor dem Lötprozess exakt auf die gewünschten Bereiche aufträgt. Dies verbessert die Lötqualität und gewährleistet eine zuverlässige elektrische Verbindung.

• Bedienung und Parametrierung:

  • Die Bedienung der Bügellötanlage erfolgt über ein farbiges Touch-Bedienfeld, das eine intuitive und einfache Parametrierung des Lötprozesses ermöglicht. Alle wichtigen Prozessparameter wie Temperatur, Zeit und Kraft können individuell angepasst werden, um den spezifischen Anforderungen des jeweiligen Produkts gerecht zu werden.

• Anwendung:

  • Das System ist ideal für die Lötung von FFCs an Leiterplatten, insbesondere in Anwendungen, bei denen zwei unterschiedliche Leiterplatten sicher und elektrisch miteinander verbunden werden müssen.
  • Typische Einsatzbereiche finden sich in der Elektronikproduktion, wo zuverlässige und präzise Lötverbindungen von entscheidender Bedeutung sind.

• Vorteile des Systems:

  • Doppelter Lötprozess: Zwei Bauteile können gleichzeitig bearbeitet werden, was die Produktionszeit verkürzt und die Effizienz erhöht.
  • Präzise Lötung durch die Unterstützung von Monitoren zur Positionsüberwachung.
  • Effiziente Flussmittelaufbringung für eine verbesserte Lötqualität.
  • Einfache Bedienung und schnelle Anpassung der Parameter über das Touch-Bedienfeld.

Fazit: Das Doppel-Bügellötsystem mit großem Drehteller bietet eine effiziente Lösung für die FFC-Lötung an Leiterplatten. Durch die Kombination von exakter Flussmittelaufbringung, Monitorunterstützung und einem zweistufigen Lötprozess wird eine hohe Prozesssicherheit und Präzision gewährleistet. Diese Anlage eignet sich besonders für Anwendungen, bei denen eine zuverlässige und schnelle Lötverbindung von entscheidender Bedeutung ist.
