Effiziente Lötung von Flachbandkabeln auf n durch profilierte Lötbügel.

Vorteile des profilierten Lötbügels:

1. Optimale Positionierung der Litzen:

   • Die Profilierungen des Lötbügels sorgen dafür, dass die Litzen exakt auf den Lötpads positioniert werden, was die Qualität der Lötverbindung erhöht.

2. Verbesserter Wärmeeintrag:

   • Der profilierte Lötbügel ermöglicht einen gleichmäßigen und effizienten Wärmeeintrag, was zu einer besseren Benetzung und festen Lötverbindung führt.

3. Produktspezifische Anpassung:

   • Die Profilierungen können produktspezifisch hergestellt werden, um verschiedenen Leiterquerschnitten gerecht zu werden. Dies erhöht die Flexibilität und Anpassungsfähigkeit des Lötprozesses.

4. Vielseitigkeit:

   • Es können Profilierungen unterschiedlicher Formen und Größen eingesetzt werden, was die gleichzeitige Lötung von Leitern mit unterschiedlichen Querschnitten in einem Arbeitsschritt ermöglicht.

Lötprozess mit profiliertem Lötbügel:

1. Vorbereitung der Flachbandkabel und Leiterplatten:

   • Sicherstellen, dass die Litzen des Flachbandkabels und die Lötpads auf der Aluminiumoxid-Leiterplatte sauber und oxidfrei sind.
   • Eventuell eine leichte Vorverzinnung der Litzen zur Verbesserung der Lötfähigkeit.

2. Positionierung des Flachbandkabels:

   • Das Flachbandkabel wird auf die Aluminiumoxid-Leiterplatte gelegt, wobei die Litzen genau auf den entsprechenden Lötpads positioniert werden.

3. Lötvorgang:

   • Der profilierte Lötbügel wird auf das Flachbandkabel und die Lötpads aufgesetzt.
   • Durch kontrollierte Erwärmung und Druck werden die Litzen sicher auf den Lötpads verlötet. Der profilierte Lötbügel sorgt hierbei für eine gleichmäßige Wärmeverteilung und optimale Positionierung.

4. Abkühlung und Nachbearbeitung:

   • Nach dem Löten werden die Verbindungen ausreichend abgekühlt, um eine feste und stabile Verbindung zu gewährleisten.
   • Gegebenenfalls erfolgt eine Nachbearbeitung zur Sicherstellung der optischen und funktionalen Qualität der Lötstellen.

5. Qualitätskontrolle:

   • Überprüfung der Lötstellen auf korrekte Positionierung, mechanische Festigkeit und elektrische Leitfähigkeit.

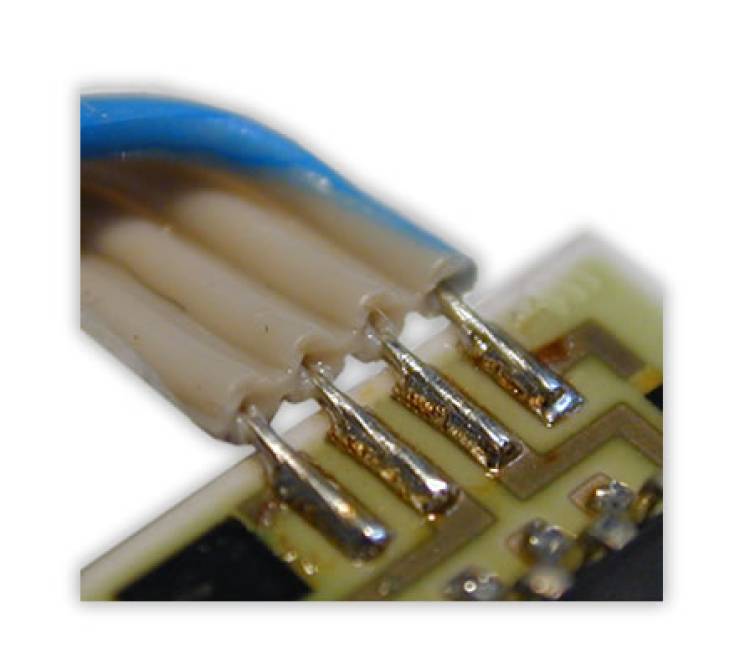

Beispielanwendung: Bügellötung von Flachbandkabel auf Aluminiumoxid-Leiterplatte

Ein typisches Anwendungsbeispiel ist die Bügellötung eines Flachbandkabels auf einer Aluminiumoxid-Leiterplatte. Diese Kombination wird häufig in Anwendungen mit hohen thermischen Anforderungen eingesetzt, wie etwa in der Leistungselektronik oder in Hochfrequenzanwendungen.

• Flachbandkabel: Enthält mehrere parallele Leiter, die in einem flachen, flexiblen Band angeordnet sind.
• Aluminiumoxid-Leiterplatte: Diese Leiterplatten bieten eine hohe Wärmeleitfähigkeit und elektrische Isolierung, ideal für anspruchsvolle Anwendungen.
• Profilierter Lötbügel: Der Lötbügel wird so gestaltet, dass er exakt den Abständen und Querschnitten der Leiter im Flachbandkabel entspricht, wodurch die Litzen präzise auf den Lötpads positioniert werden.

Fazit:

Der Einsatz eines profilierten Lötbügels zur Lötung von Flachbandkabeln auf Aluminiumoxid-Leiterplatten bietet erhebliche Vorteile gegenüber herkömmlichen flachen Lötbügeln. Durch die produktspezifische Anpassung der Profilierungen kann eine optimale Positionierung der Litzen und ein verbesserter Wärmeeintrag gewährleistet werden. Dies führt zu qualitativ hochwertigen, stabilen und langlebigen Lötverbindungen, die den Anforderungen moderner Elektronikfertigung gerecht werden.
