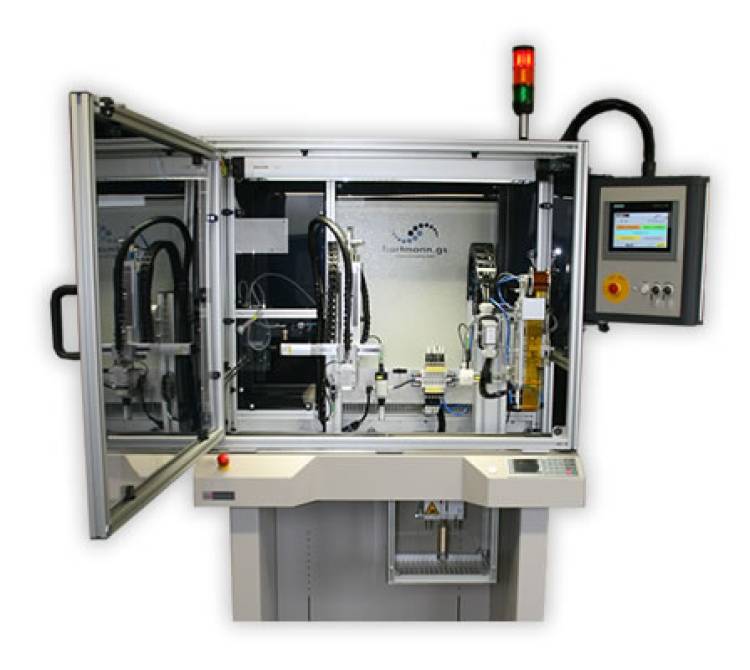

Inline Bügellötsystem auf ASYS Bandsegment.

Konstruktion Sep 26, 2024 0 34 Add to Reading List

1. Systembeschreibung:

Integration in bestehende Fertigungsketten:
Das System ist nahtlos in die bereits vorhandenen ASYS Förder- und Transfersysteme des Kunden integriert, was eine hohe Flexibilität und Anpassungsfähigkeit an bestehende Prozesse gewährleistet.
Linientakt von 12 Sekunden:
Die gesamte Linie, einschließlich der Bügellötstation, arbeitet mit einem Linientakt von nur 12 Sekunden, was die Effizienz und Durchsatzrate der Produktion erhöht.

2. Prozessablauf:

Flussmittelauftrag:
Bei der Einfahrt des Warenträgers in die Fertigungszelle wird dieser automatisch gestoppt. Ein Flussmittelsprühsystem wird über die Lötstelle gefahren, wobei ein feiner Streifen Flussmittel kontaktlos aufgetragen wird. Diese präzise Anwendung optimiert die Lötqualität.
Positionierung für den Bügellötprozess:
Nach dem Flussmittelauftrag wird der Warenträger über das ASYS Bandsystem zur nächsten Station, der Bügellöteinheit, bewegt. Dort wird er erneut gestoppt, indexiert und exakt positioniert, um eine optimale Ausrichtung für den Lötprozess zu gewährleisten.

3. Bügellötprozess:

Spezialisiert auf Display-Anschlussflex:
Der Bügellötprozess ist speziell auf die Lötung von Display-Anschlussflexen ausgelegt. Dies stellt sicher, dass die Verbindungen von höchster Qualität und Zuverlässigkeit sind.
Schutz vor Verschmutzungen:
Der Lötbügel wird während des Prozesses durch Kaptonfolie vor Verschmutzungen geschützt, was die Lötqualität weiter verbessert.

4. Bedienung und Steuerung:

Farbiges Touch-Bedienfeld:
Die Bedienung und Parametrierung des Systems erfolgt über ein benutzerfreundliches, farbiges Touch-Bedienfeld. Dies erleichtert die Anpassung und Überwachung der Prozessparameter und erhöht die Effizienz der Bedienung.

5. Vorteile des Systems:

Automatisierung:
Die Automatisierung des Flussmittelauftrags und der Lötprozesse reduziert den manuellen Aufwand und minimiert Fehlerquellen.
Effizienzsteigerung:
Mit einem Linientakt von 12 Sekunden trägt das System wesentlich zur Steigerung der Produktionskapazität bei und verbessert die Gesamteffizienz der Fertigung.

Das Inline Bügellötsystem auf ASYS Bandsegment ist eine hochmoderne Lösung für die Automatisierung des Lötprozesses und bietet zahlreiche Vorteile hinsichtlich Effizienz, Qualität und Benutzerfreundlichkeit. Die Integration in bestehende Fertigungslinien und die spezialisierten Prozesse machen es zu einer idealen Wahl für moderne Produktionsanforderungen.
