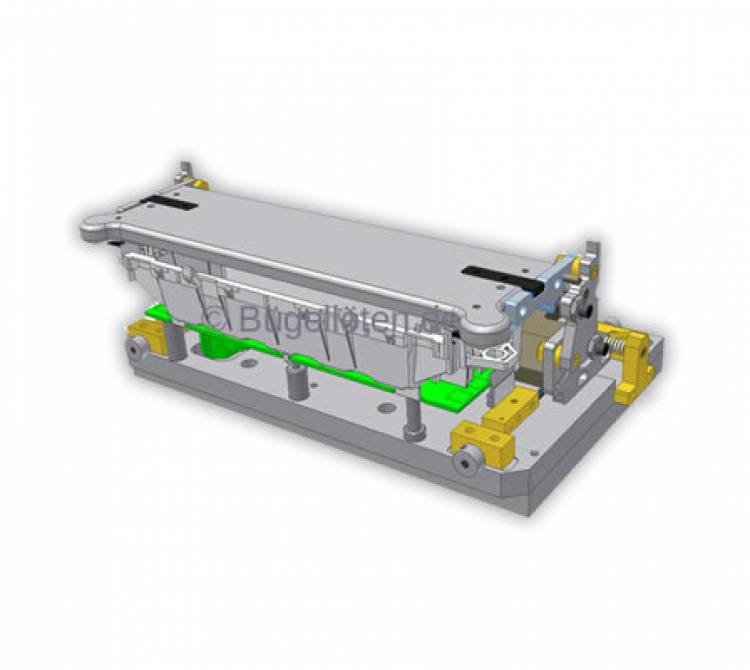

Bauteilaufnahme mit Montagevorrichtung zur Lötung einer LCD Anschluss-Flex auf einer Leiterplatte.

Bauteilaufnahme mit Montagevorrichtung zur Lötung einer LCD Anschluss-Flex auf einer Leiterplatte.

Bauteilaufnahme mit Montagevorrichtung zur Lötung einer LCD Anschluss-Flex auf einer Leiterplatte.

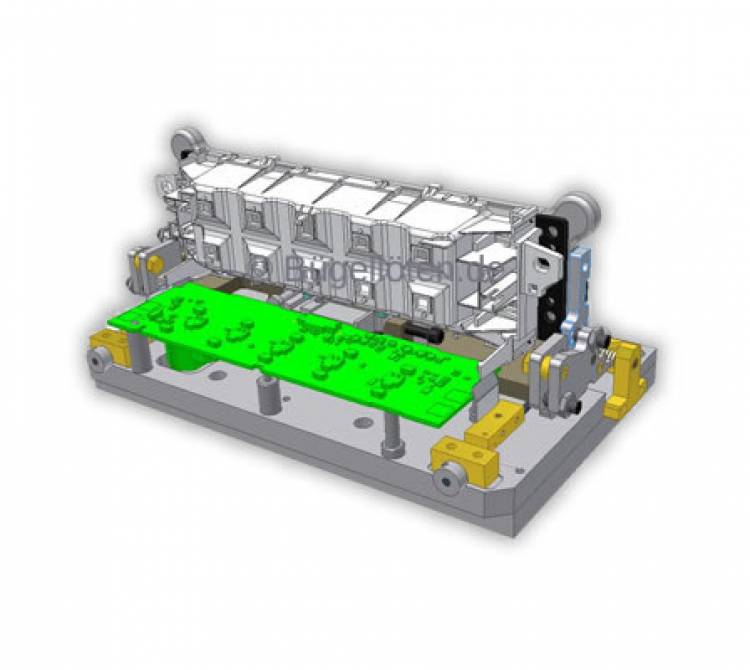

Einlegen von Leiterplatte und Display (incl. Trägergehäuse) in die Bauteilaufnahme.

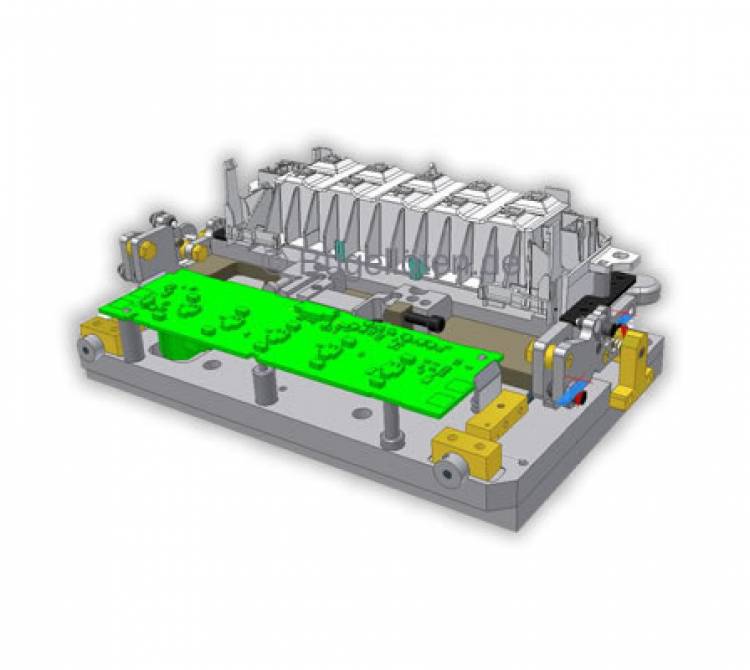

Ausrichtung in X-Achse der Flex auf den Lötpads und anschließendes Bügellöten der Verbindung.

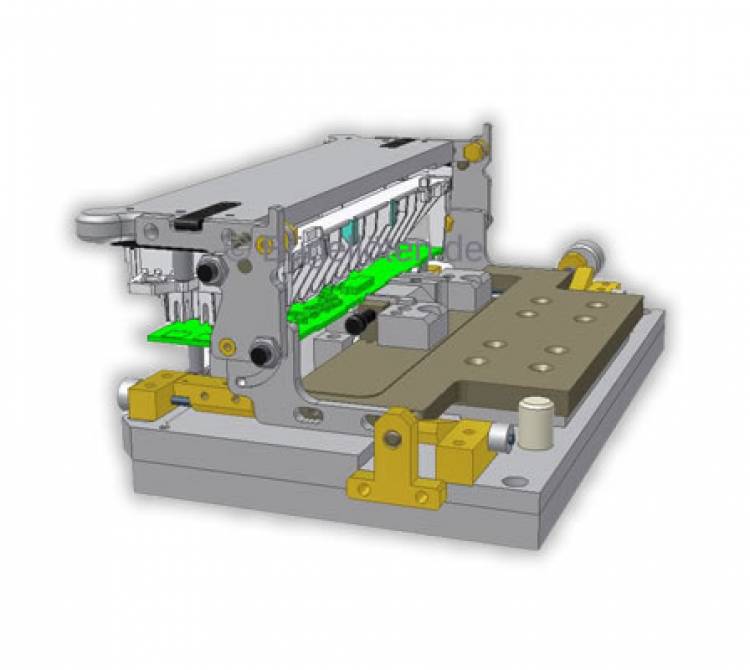

Nach der Lötung wird das Display mit Gehäuse auf die Leiterplatte bewegt und dort verrastet.

Nach erfolgter Montage der Komponenten kann die Vorrichtung geöffnet und das Produkt entnommen werden.
