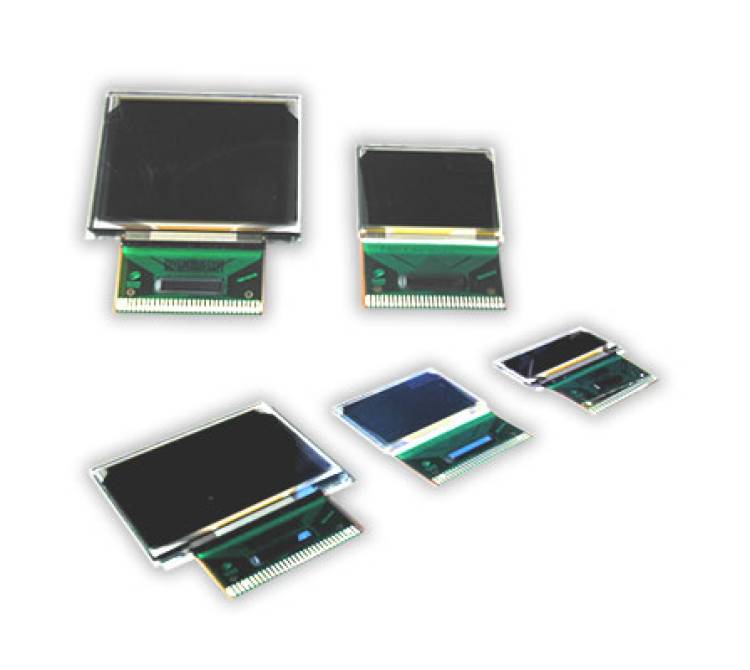

Präzise Bügellötung eines OLED auf einer Leiterplatte.

Prozessbeschreibung: Bügellötung eines OLED auf einer Leiterplatte

1. Vorbereitung:

• Materialwahl: Auswahl eines flachen Lötbügels und Reinigung der Lötpads auf der Leiterplatte.
• Positionierungshilfen: Passstifte und Bohrungen in der Flex und Leiterplatte werden vorbereitet, um die genaue Positionierung des OLED sicherzustellen.

2. Positionierung:

• Einlegen des OLED: Die Anschluss-Flex des OLED wird auf die vorverzinnten Lötpads der Leiterplatte gelegt, wobei die Passstifte zur genauen Ausrichtung genutzt werden.
• Fixierung: Durch die Passstifte wird sichergestellt, dass die Flex des OLED genau auf den Lötpads positioniert ist und während des Lötprozesses nicht verrutscht.

3. Lötprozess:

• Wärmeeintrag: Der flache Lötbügel wird erhitzt, um die benötigte Löttemperatur zu erreichen. Typische Löttemperaturen liegen im Bereich von 250-300°C, abhängig von den verwendeten Materialien.
• Löten: Der erhitzte Lötbügel wird auf die Anschluss-Flex des OLED und die Lötpads der Leiterplatte gedrückt. Das Lot schmilzt und fließt, wodurch eine sichere und leitfähige Verbindung zwischen dem OLED und der Leiterplatte entsteht.

4. Abkühlen und Kontrolle:

• Abkühlen: Nach dem Lötvorgang wird die Baugruppe abgekühlt, um die Lötstellen zu festigen.
• Qualitätskontrolle: Die Lötstellen werden visuell auf mögliche Defekte überprüft, und gegebenenfalls werden elektrische Tests durchgeführt, um die Funktionalität des OLED sicherzustellen.

Vorteile der Bügellötung:

• Präzision: Die Verwendung von Passstiften und Bohrungen ermöglicht eine exakte Positionierung des OLED auf den Lötpads.
• Effizienz: Der flache Lötbügel gewährleistet einen gleichmäßigen Wärmeeintrag, was zu hochwertigen Lötverbindungen führt.
• Flexibilität: Diese Methode kann für verschiedene Arten von Flex-Leitungen und Lötpads angepasst werden.

Beispielanwendung: Bügellötung eines OLED auf einer Leiterplatte

1. Vorbereitung der Komponenten:

• Die Leiterplatte wird gereinigt und die Lötpads werden vorverzinnt.
• Der OLED mit Anschluss-Flex wird vorbereitet, wobei Passstifte und Bohrungen zur genauen Positionierung dienen.

2. Positionierung und Fixierung:

• Der OLED wird mithilfe der Passstifte exakt auf den Lötpads positioniert.

3. Lötprozess:

• Der flache Lötbügel wird erhitzt und auf die zu lötende Stelle aufgebracht, sodass das Lot schmilzt und eine sichere Verbindung entsteht.

4. Abschluss und Überprüfung:

• Nach dem Abkühlen werden die Lötstellen auf ihre Qualität hin überprüft, und die Funktionalität des OLED wird getestet.

Anwendungsbereiche:

• Elektronikfertigung: Präzise Lötung von Displays in Geräten wie Smartphones, Tablets und anderen tragbaren Geräten.
• Automobilindustrie: Integration von OLED-Displays in Armaturenbrettern und Infotainmentsystemen.
• Medizinische Geräte: Verwendung von OLED-Displays in tragbaren medizinischen Geräten und Diagnosetools.

Die Bügellötung eines OLED auf einer Leiterplatte ist ein kritischer Prozess, der präzises Arbeiten und die richtige Ausrüstung erfordert. Durch die Anwendung von Passstiften und flachen Lötbügeln kann eine zuverlässige und langlebige Verbindung gewährleistet werden, die den Anforderungen moderner Elektronikprodukte gerecht wird.
