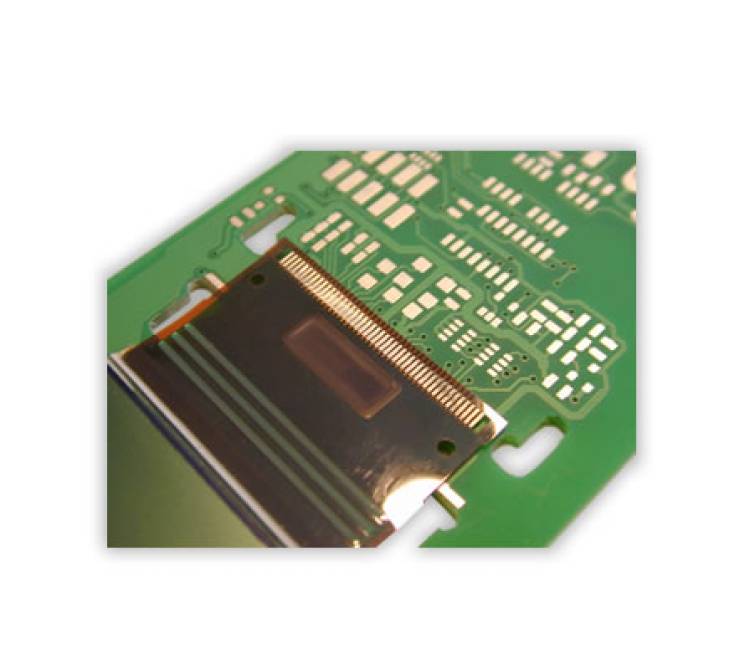

Bügellötung zur Verbindung eines OLEDs mit einer Leiterplatte.

Materialien:

• OLED: Organische Leuchtdiode mit Anschluss-Flexkabel.
• Leiterplatte: Standard-Leiterplatte (PCB) aus FR4-Material oder ähnlichem.

Prozessbeschreibung:

1. Vorbereitung der Komponenten:

   • Die Anschluss-Flex des OLEDs und die Leiterplatte werden vorbereitet, indem entsprechende Löcher für Passstifte gebohrt werden.
   • Die Anschluss-Flex hat Kontaktflächen, die mit den Lötpads der Leiterplatte ausgerichtet werden müssen.

2. Positionierung des OLEDs:

   • Passstifte werden durch die Bohrungen in der Anschluss-Flex und der Leiterplatte gesteckt.
   • Dies sorgt für eine exakte Ausrichtung der Kontaktflächen der Anschluss-Flex auf den Lötpads der Leiterplatte.

3. Bügellötung:

   • Flache Lötbügel werden verwendet, um die Verbindung herzustellen.
   • Der Lötbügel wird erhitzt und auf die Kontaktflächen der Anschluss-Flex und die Lötpads der Leiterplatte gedrückt.
   • Das Lot schmilzt und bildet eine zuverlässige elektrische und mechanische Verbindung zwischen der Anschluss-Flex des OLEDs und der Leiterplatte.
   • Nach dem Abkühlen erstarrt das Lot und fixiert die Anschluss-Flex fest auf der Leiterplatte.

Vorteile:

• Präzise Ausrichtung: Durch die Verwendung von Passstiften und entsprechenden Bohrungen wird eine genaue Positionierung gewährleistet.
• Zuverlässige Verbindung: Die Bügellötung sorgt für eine stabile elektrische und mechanische Verbindung.
• Effizienz: Der Prozess ist schnell und kann leicht automatisiert werden.

Beispielhafte Anwendung

Stellen Sie sich vor, Sie entwickeln ein tragbares Displaygerät, das ein OLED enthält, das mit der Hauptleiterplatte verbunden werden muss.

Schritt 1: Vorbereitung der Komponenten

• Die Anschluss-Flex des OLEDs wird mit Kontaktflächen und Löchern für die Passstifte versehen.
• Die Hauptleiterplatte wird ebenfalls mit entsprechenden Lötpads und Bohrungen ausgestattet.

Schritt 2: Positionierung des OLEDs

• Passstifte werden durch die Löcher in der Anschluss-Flex und der Leiterplatte gesteckt.
• Dies stellt sicher, dass die Kontaktflächen der Anschluss-Flex genau auf den Lötpads der Leiterplatte ausgerichtet sind.

Schritt 3: Bügellötung

• Ein flacher Lötbügel wird erhitzt und auf die Kontaktflächen der Anschluss-Flex und die Lötpads der Leiterplatte gedrückt.
• Das Lot schmilzt und bildet die Verbindung.
• Nach dem Abkühlen ist die Anschluss-Flex des OLEDs fest und zuverlässig mit der Leiterplatte verbunden.

Ergebnis:

• Das OLED ist nun sicher und fest mit der Leiterplatte verbunden und bereit für den weiteren Einsatz im tragbaren Displaygerät.

Fazit:

Die Bügellötung bietet eine präzise und zuverlässige Methode zur Verbindung der Anschluss-Flex eines OLEDs mit den Lötpads einer Leiterplatte. Dieses Verfahren ist besonders nützlich in Anwendungen, die eine genaue Ausrichtung und eine stabile Verbindung erfordern, wie in tragbaren elektronischen Geräten und Displayanwendungen.
