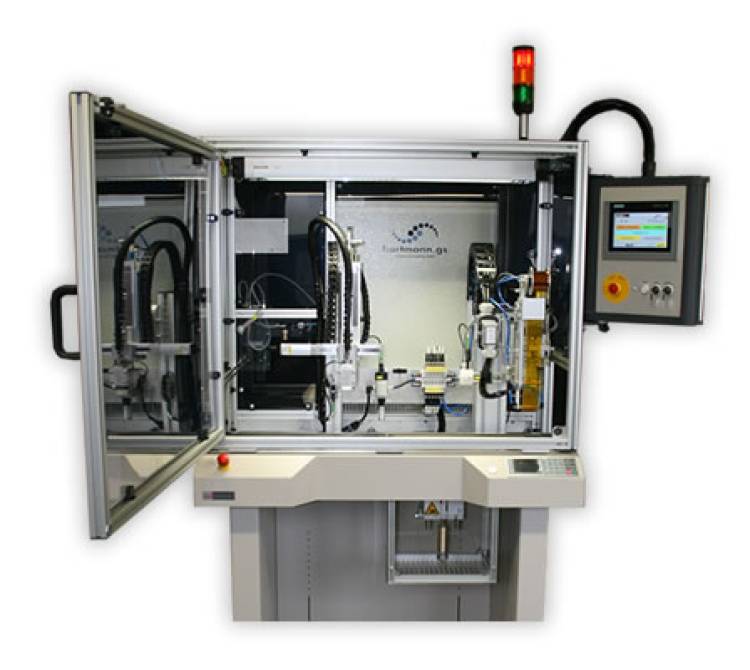

Inline Bügellötsystem auf ASYS Bandsegment für präzise Lötprozesse in integrierten Fertigungslinien.

Standard Systeme Aug 14, 2024 0 40 Add to Reading List

Integration in ASYS Bandsegment:
- Das Bügellötsystem ist auf einem Bandsegment der Marke ASYS aufgebaut, das für seine Zuverlässigkeit und Flexibilität bekannt ist.
- Es wird nahtlos in ein bestehendes ASYS Förder- bzw. Transfersystem integriert, das die zu bearbeitenden Produkte durch die gesamte Anlagenlandschaft bewegt.
Automatische Flussmittelapplikation:
- In der ersten Station der Fertigungszelle wird die Leiterplatte auf dem Warenträger automatisch mit Flussmittel beaufschlagt.
- Ein Flussmittel-Sprühsystem fährt über die Lötstelle, und ein Ventil wird linear bewegt, um einen feinen Streifen Flussmittel kontaktlos aufzutragen.
Präziser Bügellötprozess:
- Nach der Flussmittelapplikation wird der Werkstückträger zum nächsten Abschnitt der Linie, der Bügellöteinheit, transportiert.
- Der Warenträger wird gestoppt, mit einer Hubeinheit indexiert und exakt positioniert, um einen präzisen Bügellötprozess zu ermöglichen.
Schutz und Effizienz beim Lötprozess:
- Der Lötbügel wird mittels Kaptonfolie vor Verschmutzungen geschützt, um eine hohe Lötqualität und Zuverlässigkeit zu gewährleisten.
- Das System ist auf einen Linientakt von 12 Sekunden ausgelegt, was eine hohe Produktionsgeschwindigkeit und Effizienz sicherstellt.
Benutzerfreundliche Bedienung und Parametrierung:
- Die gesamte Anlage, einschließlich der Bügellöteinheit, wird über ein farbiges Touch-Bedienfeld gesteuert.
- Das Touch-Bedienfeld ermöglicht eine einfache und präzise Parametrierung sowie eine übersichtliche Kontrolle aller Prozessparameter.
Flexibilität und Anpassungsfähigkeit:
- Das System ist so konzipiert, dass es sich flexibel an die bestehende Fertigungskette des Kunden anpasst.
- Es bietet eine präzise und zuverlässige Lösung für die Lötung von Display-Anschlussflexen und kann bei Bedarf für andere Lötprozesse angepasst werden.

Dieses Inline Bügellötsystem bietet eine hochautomatisierte und präzise Lösung für die Integration von Lötprozessen in bestehende Fertigungslinien. Durch die Kombination von automatisierter Flussmittelapplikation, präziser Lötpositionierung und benutzerfreundlicher Steuerung ermöglicht es eine effiziente und qualitativ hochwertige Produktion.
