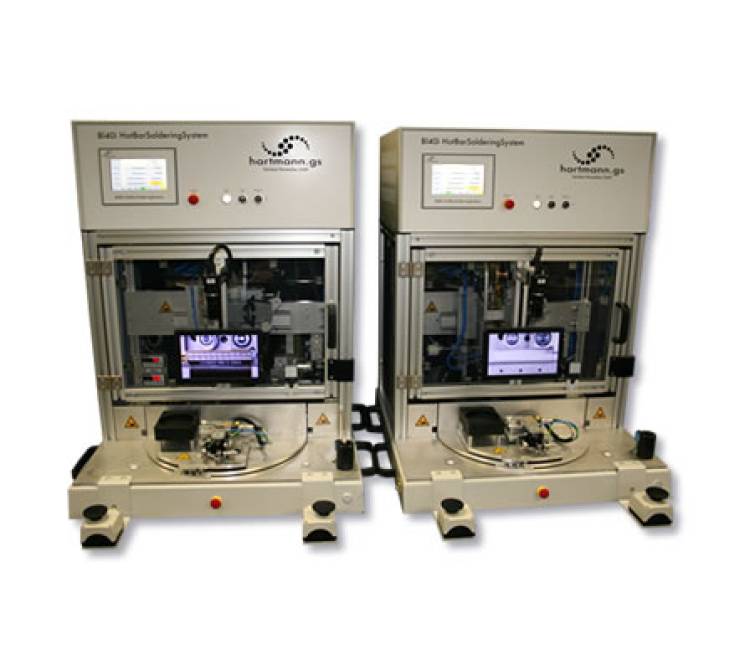

Bügellötsysteme mit Drehteller zur Bearbeitung empfindlicher Produkte.

Hauptmerkmale und Funktionsweise

1. Drehteller:

   • Der Drehteller ermöglicht eine kontinuierliche und effiziente Bewegung der Werkstücke durch verschiedene Stationen des Lötprozesses.
   • Werkstücke werden auf dem Drehteller positioniert und automatisch zu den entsprechenden Lötstationen bewegt.

2. Achsensystem für Lötköpfe:

   • Die Lötköpfe sind an einem präzisen Achsensystem montiert, das ihre Bewegungen kontrolliert.
   • Dieses System ermöglicht das genaue Positionieren und Bewegen der Lötköpfe über die zu lötenden Stellen des Werkstücks.

3. Flache Lötbügel:

   • Die Lötbügel werden erhitzt und von Lötstelle zu Lötstelle bewegt, um die Verbindungen herzustellen.
   • Die Lötbügel sind so konzipiert, dass sie gleichmäßige Wärmeverteilung und präzise Lötvorgänge gewährleisten.

4. Kamerasysteme:

   • Kameras unterstützen die Bedienpersonen bei der exakten Ausrichtung der Bauteile.
   • Diese Systeme bieten Echtzeit-Feedback und ermöglichen eine kontinuierliche Überwachung und Anpassung während des Lötprozesses.

5. Farbiges Touch Bedienfeld:

   • Das System wird über ein intuitives, farbiges Touch-Bedienfeld gesteuert.
   • Benutzer können hier Parameter wie Temperatur, Druck und Lötdauer einstellen und überwachen.
   • Das Bedienfeld bietet auch Diagnosefunktionen und Fehlererkennung zur Unterstützung der Bedienpersonen.

Bedienung und Parametrierung

1. Einschalten und Initialisierung:

   • Schalten Sie das Bügellötsystem über das Hauptbedienfeld ein.
   • Führen Sie eine Systeminitialisierung durch, um sicherzustellen, dass alle Komponenten ordnungsgemäß funktionieren.

2. Einrichtung der Werkstücke:

   • Platzieren Sie die Werkstücke auf den dafür vorgesehenen Halterungen des Drehtellers.
   • Verwenden Sie die Kamerasysteme, um die exakte Positionierung zu überprüfen und gegebenenfalls anzupassen.

3. Parametrierung über das Touch-Bedienfeld:

   • Wählen Sie die entsprechenden Lötparameter für das spezifische Produkt aus. Dazu gehören:
     • Löttemperatur
     • Lötzeit
     • Anpressdruck des Lötbügels
   • Speichern Sie die Einstellungen für den aktuellen Job oder laden Sie vorkonfigurierte Profile.

4. Lötvorgang starten:

   • Starten Sie den Lötvorgang über das Bedienfeld.
   • Der Drehteller bewegt die Werkstücke automatisch zur ersten Lötstation.
   • Das Achsensystem positioniert die Lötköpfe und der Lötbügel führt den Lötvorgang durch.

5. Überwachung und Anpassung:

   • Überwachen Sie den Lötprozess über das Kamerasystem und das Bedienfeld.
   • Bei Abweichungen oder Fehlern können Anpassungen in Echtzeit vorgenommen werden.

6. Abschluss und Qualitätskontrolle:

   • Nach Abschluss des Lötvorgangs bewegen sich die Werkstücke zur Entnahmestation.
   • Führen Sie eine visuelle und elektrische Qualitätskontrolle der gelöteten Verbindungen durch.

Vorteile eines Bügellötsystems mit Drehteller

• Präzision: Das Achsensystem und die Kameras sorgen für hochpräzise Lötvorgänge.
• Effizienz: Der Drehteller ermöglicht eine schnelle und effiziente Bearbeitung mehrerer Werkstücke.
• Benutzerfreundlichkeit: Das farbige Touch-Bedienfeld bietet eine intuitive Benutzeroberfläche für einfache Bedienung und Parametrierung.
• Flexibilität: Anpassbare Lötparameter ermöglichen die Bearbeitung einer Vielzahl von empfindlichen Produkten.

Diese Systeme sind ideal für Anwendungen in der Elektronikfertigung, wo hohe Präzision und Qualität erforderlich sind, wie beispielsweise in der Produktion von OLEDs und anderen empfindlichen Bauteilen.
