Bügellötung eines OLED auf einer Leiterplatte mit flachen Lötbügeln

Detaillierte Beschreibung des Lötprozesses:

• 1. Bauteilvorbereitung:

  • OLED-Modul: Das OLED-Modul wird in der Produktion vorbereitet, wobei die Anschluss-Flex an den vorgesehenen Stellen ausgeführt ist. Diese Flex besteht aus einer Reihe von Leitungen, die die elektrischen Signale zum OLED transportieren.
  • Leiterplatte: Die Leiterplatte ist mit spezifischen Lötpads versehen, die auf die Anforderungen des OLED-Moduls abgestimmt sind. Diese Pads sind so positioniert, dass sie eine optimale elektrische Verbindung gewährleisten.

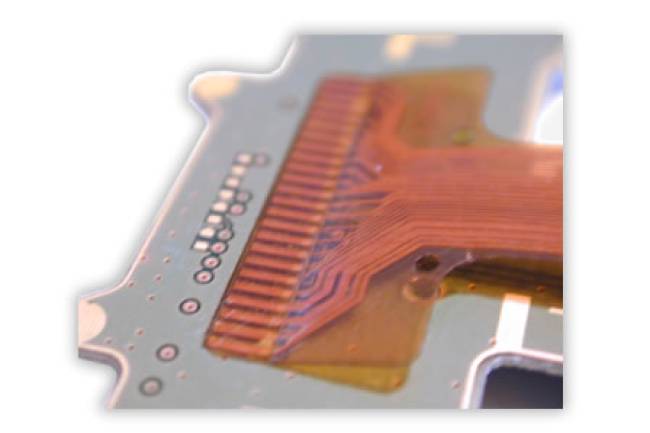

• 2. Positionierung der Anschluss-Flex:

  • Zur präzisen Positionierung der Anschluss-Flex wird eine Passstift- und Bohrungsmechanik verwendet:
    • Passstifte werden in die entsprechenden Bohrungen der Leiterplatte eingeführt, um die Flex an den richtigen Stellen zu fixieren.
    • Diese Technik sorgt dafür, dass das OLED-Modul während des Lötprozesses an seinem Platz bleibt und keine Verschiebungen auftreten.

• 3. Lötprozess mit flachen Lötbügeln:

  • Der Lötprozess wird mit flachen Lötbügeln durchgeführt, die auf die spezifischen Anforderungen des OLEDs abgestimmt sind.
  • Diese Bügel ermöglichen eine gleichmäßige Wärmeverteilung und gewährleisten eine gute Verbindung zwischen der Anschluss-Flex und den Lötpads auf der Leiterplatte.
  • Die Lötbügel sind in der Lage, die notwendigen Prozesskräfte und Temperaturen präzise zu steuern, was für eine qualitativ hochwertige Lötverbindung entscheidend ist.

• 4. Qualitätskontrolle und Nachbearbeitung:

  • Nach dem Lötprozess werden die Verbindungen sorgfältig geprüft, um sicherzustellen, dass alle Lötstellen ordnungsgemäß und ohne Mängel sind.
  • Eventuelle Nachbearbeitungsschritte, wie das Entfernen von überschüssigem Flussmittel oder die Sichtprüfung der Lötstellen, werden durchgeführt, um die Qualität der Endverbindungen zu garantieren.

• 5. Anwendungsspektrum:

  • Diese Bügellöttechnologie eignet sich besonders für die Herstellung von OLED-Displays in verschiedenen Anwendungen, einschließlich Smartphones, Fernsehern und anderen elektronischen Geräten, bei denen eine hochwertige Bilddarstellung und Zuverlässigkeit entscheidend sind.

Vorteile des Bügellötprozesses:

• Hohe Präzision: Die Verwendung von Passstiften und Bohrungen ermöglicht eine genaue Positionierung, was die Qualität der Lötverbindungen verbessert.
• Gleichmäßige Wärmeverteilung: Flache Lötbügel sorgen für eine effiziente Wärmeübertragung, die für die ordnungsgemäße Lötung von kritischen Bauteilen wie OLEDs notwendig ist.
• Verlässliche elektrische Verbindungen: Durch die präzise Ausrichtung und den kontrollierten Lötprozess wird sichergestellt, dass alle elektrischen Verbindungen stabil und zuverlässig sind.
• Anpassungsfähigkeit: Das Verfahren kann leicht an verschiedene Bauteilgrößen und -formen angepasst werden, was eine hohe Flexibilität in der Produktion bietet.

Die Bügellötung von OLEDs auf Leiterplatten ist eine bewährte Technologie, die nicht nur Effizienz, sondern auch eine hohe Qualität und Zuverlässigkeit in der Produktion von elektronischen Geräten gewährleistet.
