Präzise Lötung von Einzellitzen auf Leiterplatten: Einsatz eines profilierten Lötbügels für optimale Wärmeeinbringung

Detaillierte Beschreibung:

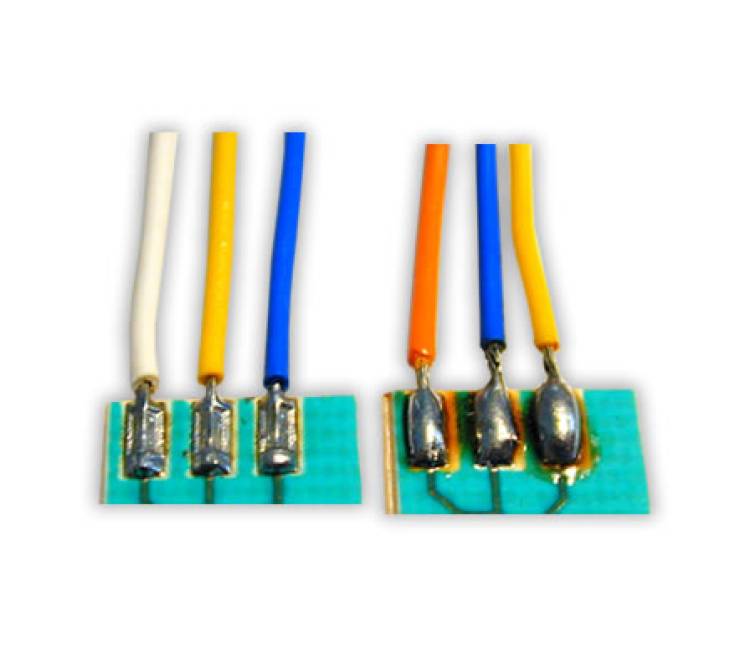

1. Bügellötung von Einzellitzen auf Leiterplatten:

   • Bei der Lötung von Einzellitzen auf Leiterplatten werden die Litzen präzise auf den Lötpads positioniert und durch Wärmeeinbringung verbunden.
   • Diese Löttechnik stellt sicher, dass die elektrische Verbindung stabil und mechanisch belastbar ist.

2. Einsatz eines profilierten Lötbügels:

   • Im Vergleich zu einem flachen Lötbügel bietet der profilierte Lötbügel eine gezielte Anpassung an die Form der Litze und sorgt für eine optimale Positionierung auf den Lötpads.
   • Durch die Profilierung wird der Wärmeeintrag deutlich verbessert, was zu einer schnelleren und effizienteren Lötung führt.
   • Die Profilierung ist produktspezifisch, d. h. sie kann für unterschiedliche Querschnitte und Formen der Leiter angepasst werden.

3. Produktspezifische Anpassung des Lötbügels:

   • Der profilierte Lötbügel wird speziell an den Leiterquerschnitt der Litzen angepasst, wodurch die Lötstelle ideal ausgerichtet und die Wärmeübertragung verbessert wird.
   • Diese Flexibilität ermöglicht die präzise Lötung verschiedener Leitertypen, indem der Bügel auf die Anforderungen des jeweiligen Produkts abgestimmt wird.

4. Anzahl und Form der Profilierungen:

   • Die Anzahl der Profilierungen auf dem Lötbügel kann je nach Anforderung frei gewählt werden. Dadurch lassen sich mehrere Litzen gleichzeitig in einem Arbeitsschritt verlöten.
   • Es können auch Profilierungen unterschiedlicher Formen und Größen eingesetzt werden, um Litzen mit verschiedenen Leiterquerschnitten simultan zu löten.
   • Diese Flexibilität trägt zur Zeitersparnis und zur Effizienzsteigerung des gesamten Lötprozesses bei.

5. Optimierter Wärmeeintrag:

   • Der profilierte Lötbügel sorgt durch seine spezifische Form für einen verbesserten Kontakt zwischen der Litze und den Lötpads, was den Wärmeeintrag deutlich erhöht.
   • Dies führt zu einer schnelleren Lötverbindung und verringert das Risiko von kalten Lötstellen oder ungleichmäßigen Verbindungen.
   • Auch bei unterschiedlichen Leiterquerschnitten bleibt die Lötqualität durch die gezielte Wärmeübertragung konstant hoch.

Fazit: Die Lötung von Einzellitzen auf Leiterplatten mit einem profilierten Lötbügel bietet erhebliche Vorteile in Bezug auf die Präzision und Effizienz des Lötprozesses. Durch die produktspezifische Anpassung der Profilierungen lassen sich Litzen mit unterschiedlichen Querschnitten optimal verlöten. Der verbesserte Wärmeeintrag sorgt für schnelle, zuverlässige Verbindungen und trägt zur Erhöhung der Produktqualität bei, insbesondere bei komplexen Leiterstrukturen.
