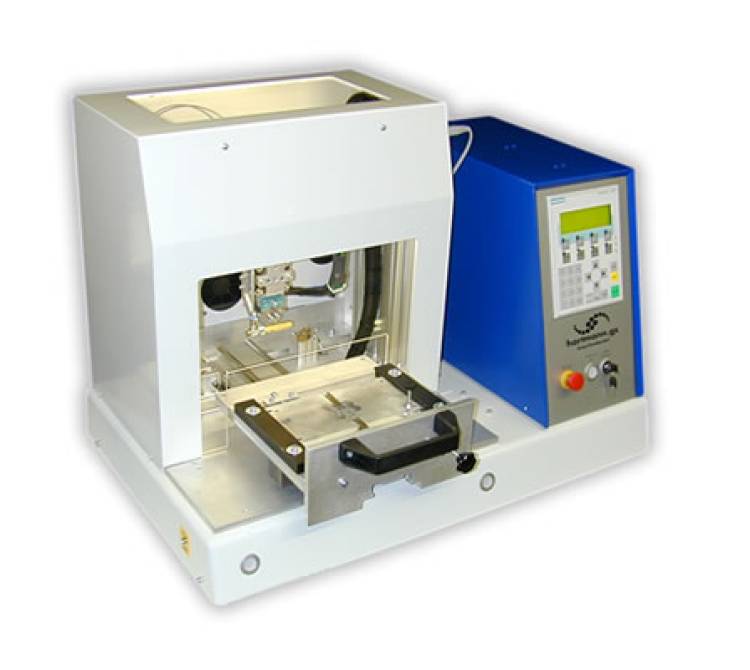

Bügellötsystem mit Schiebetisch in Desktop-Ausführung.
Hauptkomponenten und Funktionen
-
Schiebetisch und Wechselplatte:
- Größe: ca. 250 x 250 mm
- Wechselplatte: Für Bauteilaufnahmen oder Werkstückträger
- Manueller Betrieb: Standardausführung
- Automatischer Antrieb: Optional erhältlich
- Arretierung: Automatische Fixierung des Schiebetisches in der Anlage für einen sicheren Lötprozess
-
Lötbügelaufhängung:
- Halbkardanische Ausführung: Für bestmöglichen koplanaren Andruck des Lötbügels auf der Lötstelle, ideal für flache Lötstellen
- Präzisions-Schlittenführung: Für Litzen- oder Kabellötungen
- Einstellbare Anpresskraft: Für beide Varianten
-
Lötbügel-Schnellwechselsystem:
- Steckverbinder und Montageelement: An einer pneumatischen Hubvorrichtung
- Schneller Austausch: Austausch des Lötbügels in weniger als 2 Minuten
- Aktive Luftkühlung: Am Ende der Lötphase
-
Temperaturüberwachung:
- Redundantes Überwachungssystem: Mit zusätzlichem Temperaturfühler
- Komplexe Überwachungsmöglichkeiten: Für das programmierte Lötprofil
-
Anlagensteuerung:
- Standard SPS: Mit Bedienfeld
- Kundenspezifische Anpassungen: Integration weiterer Funktionen und Steuerungen zusätzlicher Prozessabläufe
-
Einstellparameter:
- Heizprofil, Heizzeiten, Heiztemperaturen
- Temperaturgradienten, Kühlphase, Abhebetemperatur
- Speicherung unterschiedlicher Produkt- und Parametersätze
- Stückzahl-, Zyklen-, Gut- und Schlechtteilzähler
- Automatische Kalibrierfunktion: Für neue Lötbügel
-
Umhausung des Systems:
- ESD Acrylglas oder Profilumhausung mit Tür
-
Zusatzfunktionen für das Standardsystem:
- Kundenspezifische Bauteilaufnahmen
- Permanente Kraftmessung und -überwachung
- Wegemesssystem: Zur Messung der Bauteilhöhe und Einschmelzwege
- Flussmittelauftragssysteme: Manuell und automatisch
- Kamera und Monitor: Zur Unterstützung des Bedienpersonals
- Datenkommunikation und -speicherung: Aller Parameter und im Lötprozess gemessenen Werte
- Fernwartungskomponenten: Für Diagnose- und Programmierzugriff
- Automatischer Kaptonbandtransport
- Integrierte automatische Lötbügelreinigungsstation
- Messdummys: Für reproduzierbare Temperatur-, Weg-, und Kraftmessung
- Druckluftanschluss: Ca. 5 BAR
- Not-Aus Funktion
- CE Kennzeichnung
Standardkonfiguration
- Schiebetisch: Metallumhausung
- Flussmittelauftrag: Manuell
Dieses umfassende Bügellötsystem ist besonders geeignet für Anwendungen, die hohe Präzision und Flexibilität erfordern, wie z.B. in der Elektronikfertigung und der Herstellung von intelligenten Textilien. Die modulare Bauweise und die vielfältigen Einstellmöglichkeiten ermöglichen eine breite Anpassung an kundenspezifische Anforderungen und garantieren gleichzeitig eine hohe Prozesssicherheit und Effizienz.
