Bügellötung eines LCD auf einer Leiterplatte

Bügellötung eines LCD auf einer Leiterplatte

Materialien und Werkzeuge

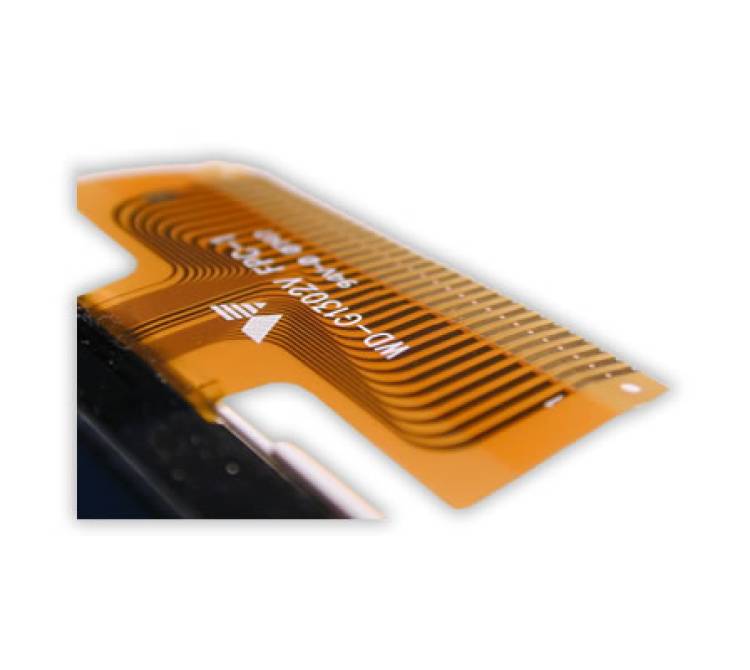

  • OLED mit Anschluss-Flex: Ein flexibles Anschlusskabel, das mit dem OLED verbunden ist.
  • Leiterplatte (PCB): Mit vorbereiteten Lötpads, die zur Verbindung mit dem OLED dienen.
  • Lötbügel (Hot Bar): Ein flacher, beheizter Bügel, der zum Löten verwendet wird.
  • Passstifte und Bohrungen: Zur genauen Positionierung des Anschluss-Flex auf der Leiterplatte.
  • Lötzinn: Zum Verbinden der elektrischen Kontakte.

Prozess der Bügellötung

  1. Vorbereitung der Leiterplatte und des OLEDs:

    • Stellen Sie sicher, dass die Lötpads auf der Leiterplatte sauber und frei von Oxiden sind.
    • Überprüfen Sie, dass die Anschluss-Flex des OLEDs keine Beschädigungen aufweist.
  2. Positionierung des OLEDs:

    • Richten Sie die Passstifte der Leiterplatte mit den entsprechenden Bohrungen im Anschluss-Flex des OLEDs aus. Diese Passstifte helfen, den OLED exakt auf den Lötpads zu positionieren.
    • Stellen Sie sicher, dass die Flexkabelanschlüsse genau über den Lötpads der Leiterplatte liegen.
  3. Befestigung für die Lötung:

    • Sichern Sie das OLED und die Leiterplatte in einer Vorrichtung, um während des Lötens Bewegung zu vermeiden.
  4. Bügellötung:

    • Erhitzen Sie den Lötbügel auf die erforderliche Temperatur (abhängig vom verwendeten Lötzinn, typischerweise zwischen 250°C und 350°C).
    • Setzen Sie den erhitzten Lötbügel auf die Anschluss-Flex, sodass dieser gleichmäßig auf die Lötpads der Leiterplatte gedrückt wird.
    • Halten Sie den Lötbügel für die erforderliche Zeit (meistens einige Sekunden), um sicherzustellen, dass das Lötzinn schmilzt und eine zuverlässige Verbindung zwischen dem Anschluss-Flex und den Lötpads herstellt.
  5. Abkühlung und Überprüfung:

    • Entfernen Sie den Lötbügel und lassen Sie die Lötstellen abkühlen.
    • Überprüfen Sie die Lötstellen auf eine gute Verbindung und stellen Sie sicher, dass keine Kurzschlüsse oder kalte Lötstellen vorhanden sind.

Die Bügellötung eines LCD auf einer Leiterplatte ähnelt stark dem oben beschriebenen Prozess für ein OLED:

  1. Vorbereitung:

    • Stellen Sie sicher, dass die Lötpads sowohl auf der Leiterplatte als auch am Anschluss-Flex des LCD sauber und oxidfrei sind.
  2. Positionierung:

    • Nutzen Sie die Passstifte und Bohrungen zur präzisen Ausrichtung des LCD-Flexkabels auf den Lötpads der Leiterplatte.
  3. Befestigung:

    • Sichern Sie die Anordnung in einer Vorrichtung, um Bewegungen während des Lötens zu verhindern.
  4. Lötprozess:

    • Verwenden Sie einen beheizten Lötbügel, um das Lötzinn zu schmelzen und eine elektrische Verbindung zwischen den Flexkabelanschlüssen des LCD und den Lötpads der Leiterplatte herzustellen.
  5. Abkühlung und Überprüfung:

    • Lassen Sie die Lötstellen abkühlen und überprüfen Sie die Qualität der Verbindungen.

Wichtige Hinweise

  • Temperaturkontrolle: Achten Sie auf die richtige Temperatur des Lötbügels, um Beschädigungen des OLEDs zu vermeiden.
  • Zeitmanagement: Die Dauer des Lötprozesses sollte so kurz wie möglich gehalten werden, um eine Überhitzung zu vermeiden.
  • Reinheit: Saubere Arbeitsumgebung und Werkzeuge sind entscheidend für eine zuverlässige Lötverbindung.

Diese Schritte gewährleisten eine präzise und zuverlässige Bügellötung eines OLEDs auf einer Leiterplatte, wobei die exakte Positionierung und Kontrolle der Löttemperatur von entscheidender Bedeutung sind.
