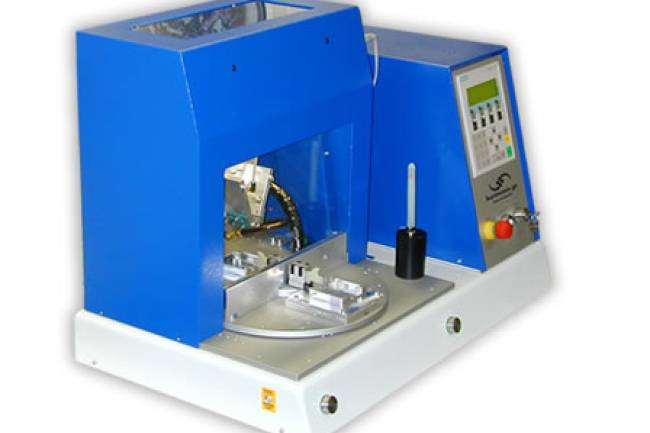

Bügellötsystem mit Schiebetisch in Desktop-Ausführung.

Standard Systeme Sep 2, 2024 0 100 Add to Reading List

1. Systemaufbau und Schiebetisch

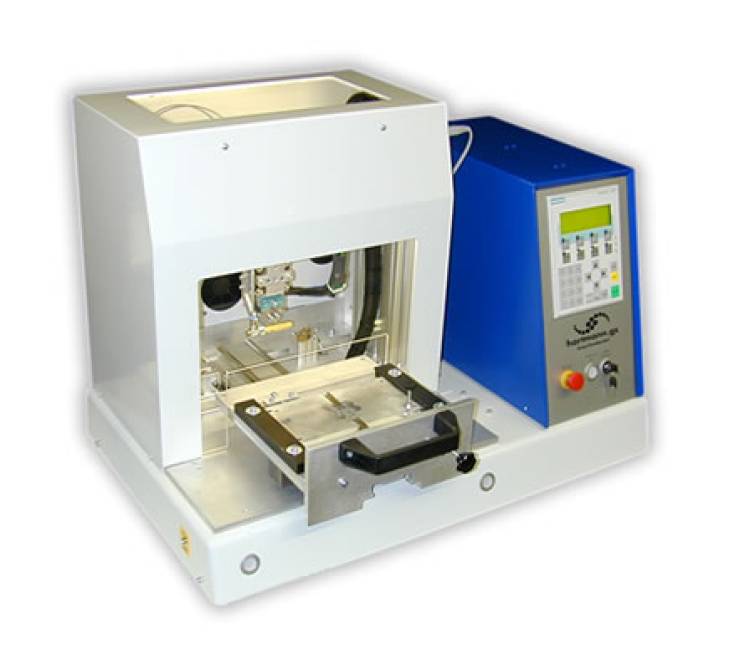

Schiebetisch: Das System verfügt über einen Schiebetisch mit den Abmessungen 250 x 250 mm. Auf dem Schiebetisch befindet sich eine Wechselplatte für die Aufnahme von Bauteilen oder Werkstückträgern.
Bestückung: Die Bauteilaufnahme wird im herausgezogenen Zustand bestückt. In der Standardausführung wird der Schiebetisch manuell in die Anlage bewegt, wobei eine Option für einen automatischen Antrieb verfügbar ist.
Arretierung und Lötprozess: In der Anlage wird der Tisch automatisch arretiert und der Lötprozess gestartet.

2. Umhausung des Systems

Varianten: Die Umhausung des Systems ist in unterschiedlichen Ausführungen verfügbar, einschließlich ESD Acrylglas oder Profilumhausung mit Tür, um verschiedene Sicherheits- und Produktionsanforderungen zu erfüllen.

3. Lötbügelaufhängung und Präzision

Halbkardanische Ausführung: Die Lötbügelaufhängung in halbkardanischer Ausführung gewährleistet einen koplanaren Andruck des Lötbügels auf der Lötstelle, was besonders für flache Lötstellen wichtig ist.
Präzisions-Schlittenführung: Für Litzen- oder Kabellötungen wird eine Präzisions-Schlittenführung verwendet, wobei die Anpresskraft einstellbar ist.

4. Lötbügel und Temperaturmanagement

Schnellwechselsystem: Das Lötbügel-Schnellwechselsystem mit Steckverbinder und Montageelement an einer pneumatischen Hubvorrichtung ermöglicht den Austausch des Lötbügels in weniger als 2 Minuten.
Aktive Luftkühlung: Am Ende der Lötphase erfolgt eine aktive Luftkühlung des Lötbügels.
Temperaturüberwachung: Ein redundantes Temperaturüberwachungssystem mit zusätzlichen Temperaturfühlern gewährleistet die Sicherheit und Präzision des Lötprozesses.

5. Steuerung und Überwachung

Standard SPS: Die Anlagensteuerung erfolgt über eine Standard-SPS mit Bedienfeld.
Programmierbare Parameter: Vielseitige Einstellparameter wie Heizprofil, Heizzeiten, Heiztemperaturen, Temperaturgradienten, Kühlphase, Abhebetemperatur und Speicherung unterschiedlicher Produkt- und Parametersätze sind verfügbar.
Zusatzfunktionen: Funktionen wie Stückzahl-, Zyklen-, Gut- und Schlechtteilzähler sowie eine automatische Kalibrierfunktion für neue Lötbügel können integriert werden.

6. Zusatzfunktionen für das Standardsystem

Kundenspezifische Bauteilaufnahmen: Maßgeschneiderte Aufnahmen für unterschiedliche Bauteile.
Kraftmessung und Überwachung: Permanente Überwachung der Anpresskraft während des Lötprozesses.
Wegemesssystem: Messung der Bauteilhöhe und Einschmelzwege.
Flussmittelauftrag: Manuelles Flussmittelauftragssystem ist standardmäßig vorhanden.
Kamera & Monitor: Unterstützung des Bedienpersonals durch visuelle Überwachung.
Datenkommunikation und Speicherung: Alle Parameter und Messwerte des Lötprozesses können gespeichert und kommuniziert werden.
Fernwartung: Komponenten zur Fernwartung ermöglichen Diagnose- und Programmierzugriffe durch Techniker.
Kaptonbandtransport: Automatischer Kaptonbandtransport zur Isolierung und Schutz der Lötstellen.
Lötbügelreinigungsstation: Eine integrierte automatische Reinigungsstation für den Lötbügel.
Messdummys: Reproduzierbare Messungen von Temperatur, Weg und Kraft für Qualitätskontrolle und Prozessoptimierung.

7. Technische Anforderungen und Sicherheit

Druckluftanschluss: Erforderlich ist ein Druckluftanschluss mit ca. 5 BAR.
Not-Aus Funktion: Ein Not-Aus-Schalter ist integriert.
CE Kennzeichnung: Das System erfüllt alle relevanten europäischen Sicherheitsstandards.

Fazit

Das Bügellötsystem mit Schiebetisch in Desktop-Ausführung bietet eine flexible, effiziente und präzise Lösung für das Löten von LCDs und anderen elektronischen Komponenten auf Leiterplatten. Durch seine umfangreichen Funktionen und Anpassungsmöglichkeiten ist es ideal für eine Vielzahl von industriellen Anwendungen. Die hohe Prozesssicherheit und Qualität des Systems gewährleisten zuverlässige und langlebige Verbindungen.
