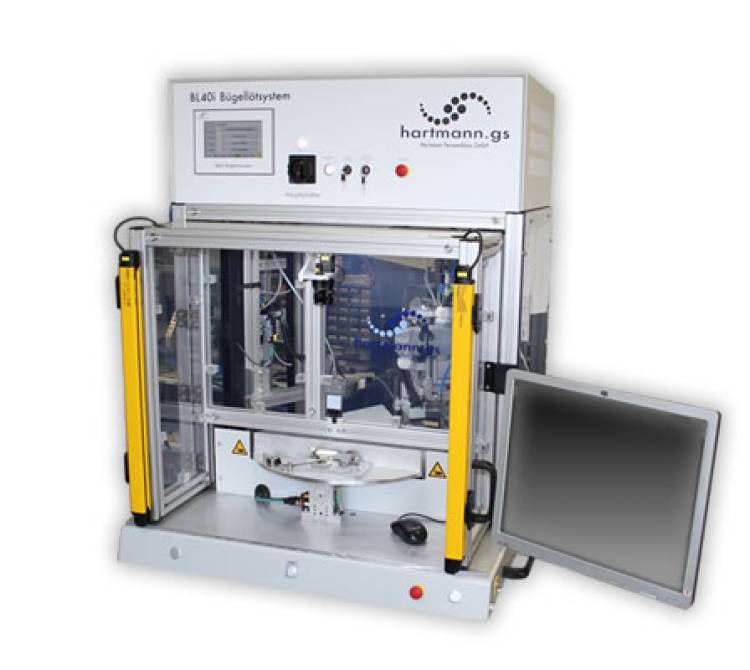

Doppelbügellötsystem mit 3-fach Drehteller für effiziente Flachleiter-Lötung auf Leiterplatten.

Standard Systeme Sep 10, 2024 0 59 Add to Reading List

Detaillierte Merkmale des Doppelbügellötsystems:

Dreifach geteiltes Drehtellersystem: Der Drehteller ist in drei Arbeitsstationen unterteilt, die den Lötprozess in einem kontinuierlichen Workflow ermöglichen. Jede Station hat eine spezifische Funktion, um den gesamten Prozess effizient und automatisiert abzuwickeln.
Erste Arbeitsstation: Bauteilbestückung mit AOI-System: An der ersten Station, die sich außerhalb der Anlage befindet, erfolgt die kameraunterstützte Bauteilbestückung durch die Bedienperson. Das AOI-System (Automated Optical Inspection) überwacht die korrekt eingelegten Komponenten und überprüft visuelle Eigenschaften wie Positionierung und Integrität der Bauteile. Dadurch wird sichergestellt, dass nur fehlerfreie Teile weiter im Prozess verwendet werden.
Zweite Arbeitsstation: Jet-Dosiersystem mit Flussmittelauftrag: In der zweiten Station wird die Leiterplatte automatisch mit Flussmittel beaufschlagt, um den Lötprozess vorzubereiten. Ein Hartmann EasyJet Fluxventil sorgt für den präzisen und gleichmäßigen Auftrag des Flussmittels auf die Lötstellen, wodurch die Lötverbindungen sauber und zuverlässig hergestellt werden können.
Dritte Arbeitsstation: Bügellötprozess mit automatischer Lötbügelreinigung: Die dritte Station ist mit dem Bügellötsystem ausgestattet, das die Lötung der Flachleiter auf die Leiterplatte durchführt. Die Anlage verfügt über eine automatische Lötbügelreinigung, um die Funktion und Qualität der Lötbügel dauerhaft sicherzustellen und eine konstant hohe Lötqualität zu gewährleisten.
Hohe Automatisierung und Prozesskontrolle: Durch die Integration von Inspektions-, Dosier- und Lötvorgängen in einem System wird der gesamte Prozess vollständig automatisiert. Dies sorgt für eine hohe Prozesssicherheit, konstante Qualität und eine deutliche Reduzierung von Fehlern während der Fertigung.
Effizientes und sicheres System: Die durchgängige Automatisierung und die Verwendung modernster Systeme wie dem AOI und dem EasyJet Fluxventil gewährleisten einen reibungslosen und sicheren Betrieb. Die Lötbügelreinigung trägt zur Verlängerung der Lebensdauer des Systems bei und reduziert den Wartungsaufwand.

Dieses Doppelbügellötsystem mit dreifach geteiltem Drehteller bietet eine umfassende Lösung für die präzise und effiziente Lötung von Flachleitern auf Leiterplatten, indem es modernste Technologien für Inspektion, Flussmittelauftrag und Lötprozess vereint.
