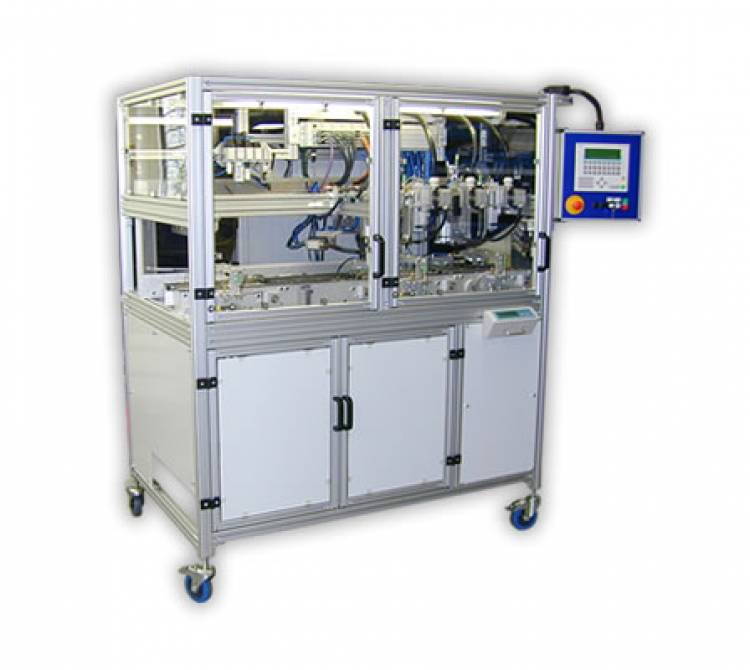

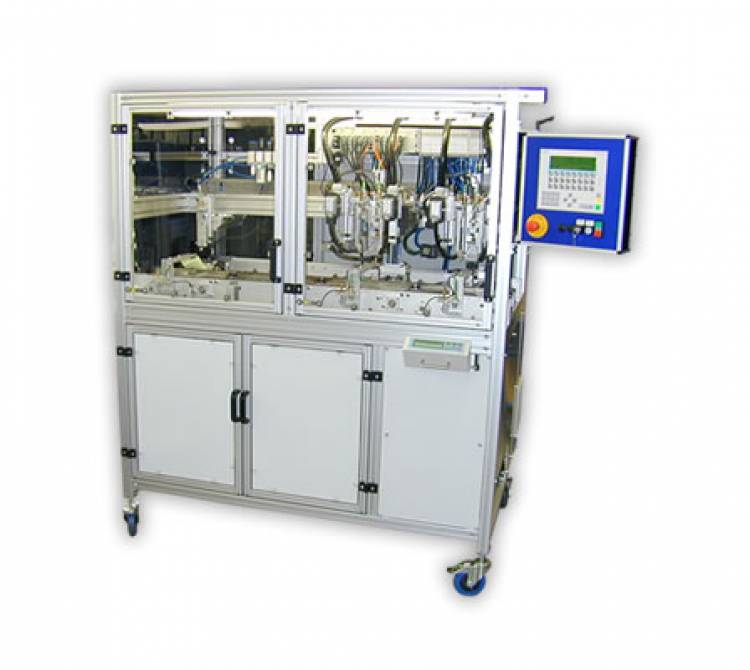

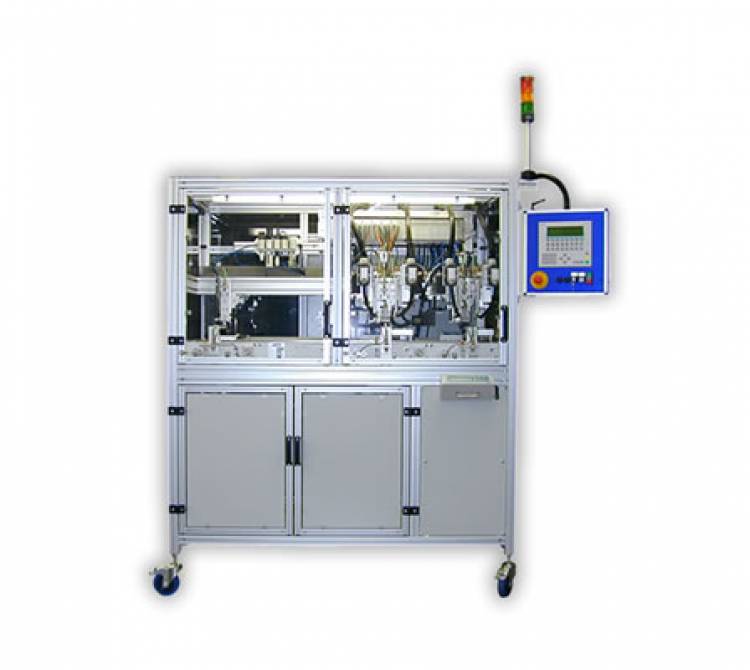

Bügellötsystem in Inlineausführung mit 3 Arbeitsstationen.
Adaption auf einem Asymtek Transport- bzw. Warenträgersystem.

Der Transport der Warenträger erfolgt von links nach rechts mit automatischer Indexierung der Warenträger in den Stationen.

Die auf den Warenträgern platzierten Produkte werden in der ersten Station gefluxt d.h. es wird mit unserem patentieren Flux-Applikator automatisch eine definierte Menge Flussmittel prozesssicher auf die Fügepartner (Lötpads und Bauteil) aufgebracht.

Der Flussmittelauftrag erfolgt innerhalb weniger Sekunden so dass die beiden nachfolgenden Bügellötstationen mit einer Fluxstation bedient werden können.

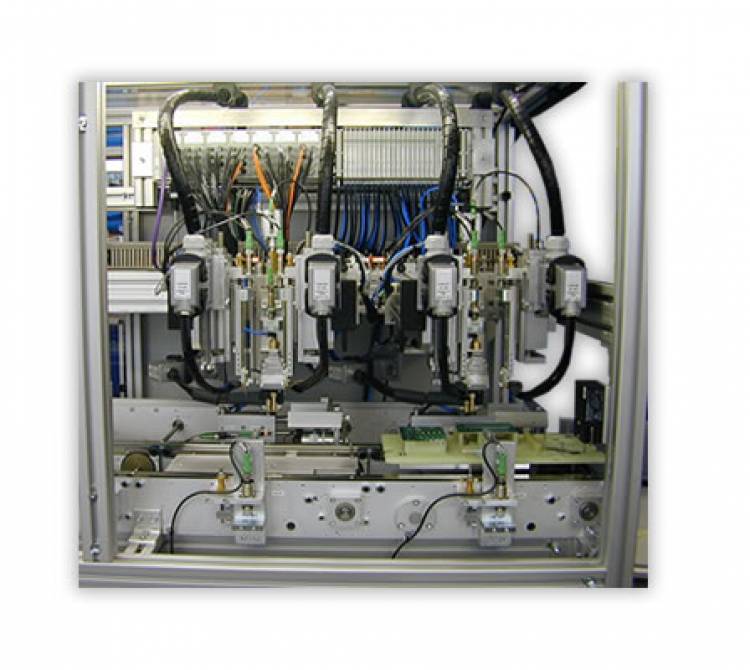

Die beiden nachfolgenden Bügellötstationen sind mit je 3 Lötbügeln ausgestattet. Jeder Lötbügel wird separat von der Anlage gesteuert und kann dementsprechend den Produktanforderungen unterschiedlich Parametriert werden.

Wegesensoren an jeder Bügellöteinheit messen die Bauteilhöhe und ermitteln den Weg des Lötbügels den dieser in das aufschmelzende Lotdepot beschreitet.
Zusätzliche überwachen Kraftmesszellen je Lötstation die im Lötprozess auftretenden Kräfte.

Das System ist mit Möglichkeiten zur Kommunikation und Datenerfassung ausgestattet (Traceability).
Komplette Projektierung, Konstruktion, Realisierung, Installation vor Ort und Support.
