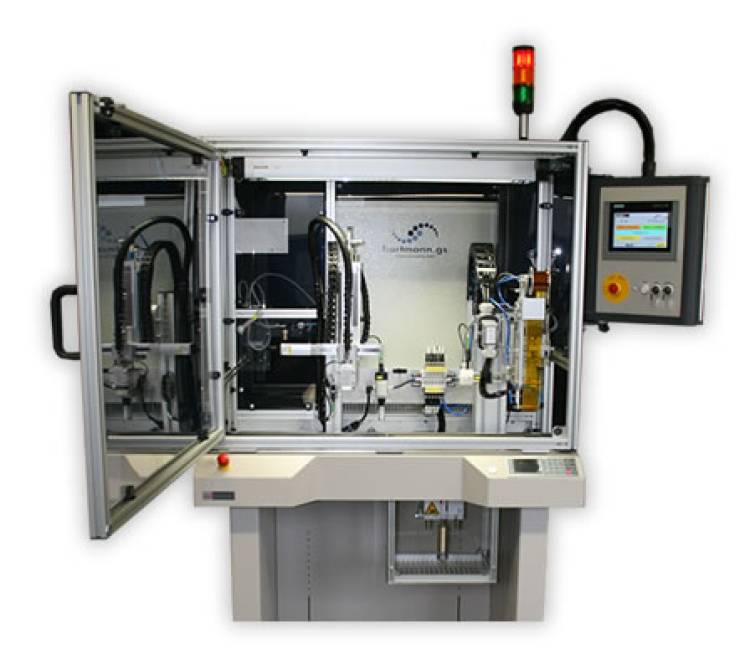

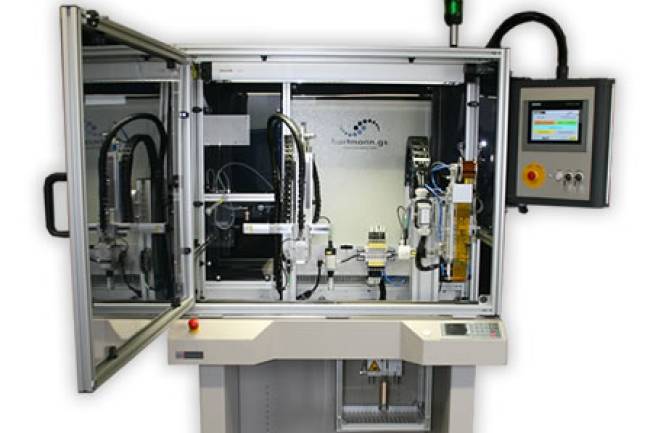

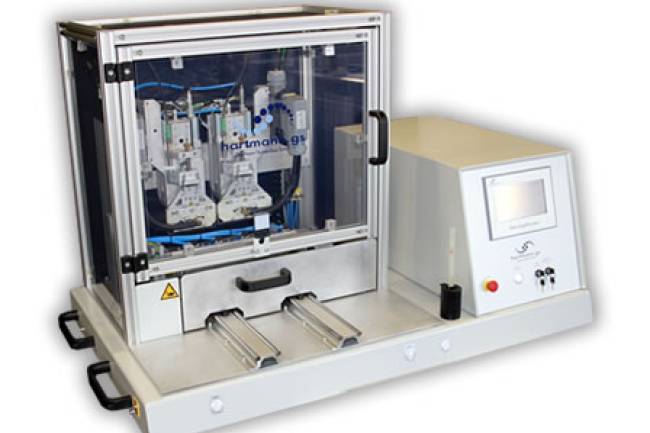

Integriertes Bügellötsystem auf ASYS Bandsegment: Effiziente Lösung für den Inline-Fertigungsprozess.

Standard Systeme Aug 22, 2024 0 88 Add to Reading List

Systembeschreibung:

Integration in ASYS Förder- und Transfersystem:
- Die zu bearbeitenden Produkte werden mittels Warenträgern durch das ASYS Förder- bzw. Transfersystem bewegt.
- Das Bügellötsystem ist nahtlos in diese bestehende Anlagenlandschaft integriert und stellt einen Schritt in der Fertigungskette dar.
Fertigungszelle für den Bügellötprozess:
- Erste Station: Flussmittelauftrag:
  - Wenn ein Warenträger in die Fertigungszelle eingefahren wird, wird er an der ersten Station gestoppt.
  - Ein Flussmittel-Sprühsystem bewegt sich über die Lötstelle und trägt einen feinen Streifen Flussmittel kontaktlos auf, indem das Ventil linear über dem Lötbereich bewegt wird.
- Zweite Station: Bügellöteinheit:
  - Nach dem Flussmittelauftrag wird der Warenträger zur nächsten Station bewegt.
  - Hier wird der Warenträger gestoppt, über eine Hubeinheit indexiert bzw. ausgehoben und präzise für den Bügellötprozess positioniert.
  - Der Bügellötprozess wird mit einem flachen Lötbügel durchgeführt, der mittels Kaptonfolie vor Verschmutzungen geschützt ist.
Bedienung und Parametrierung:
- Das System ist mit einem farbigen Touch-Bedienfeld ausgestattet, über das alle Parameter und Einstellungen leicht bedient und angepasst werden können.
- Benutzerfreundliche Schnittstelle für eine einfache Bedienung und schnelle Anpassung der Prozessparameter.
Leistungsmerkmale:
- Effizienz: Die gesamte Linie, einschließlich der Bügellötstation, erreicht einen Linientakt von 12 Sekunden, was zu hohen Durchsatzraten und effizientem Produktionsfluss führt.
- Präzision: Die genaue Positionierung des Warenträgers und der präzise Auftrag des Flussmittels gewährleisten hochwertige Lötverbindungen.
- Sauberkeit: Der Einsatz von Kaptonfolie zum Schutz des Lötbügels minimiert Verschmutzungen und verlängert die Lebensdauer der Lötwerkzeuge.

Vorteile des Bügellötsystems:

Nahtlose Integration:
- Das System ist so konzipiert, dass es sich problemlos in kundenseitige Fertigungsketten integrieren lässt, ohne den bestehenden Produktionsfluss zu stören.
Hohe Effizienz:
- Der schnelle Linientakt und die automatisierten Prozesse steigern die Produktivität und reduzieren die Durchlaufzeiten.
Benutzerfreundlichkeit:
- Die Bedienung über ein farbiges Touch-Bedienfeld ermöglicht eine einfache Handhabung und schnelle Anpassungen, was den Betrieb und die Wartung erleichtert.
Hohe Präzision und Qualität:
- Die präzise Positionierung und der gleichmäßige Flussmittelauftrag sorgen für konsistente und zuverlässige Lötverbindungen.

Zusammenfassung:

Das Bügellötsystem auf einem Bandsegment der Marke ASYS ist eine leistungsfähige Lösung für die automatisierte Lötung von Display-Anschlussflexen auf Leiterplatten. Es kombiniert präzise Positionierung, effizienten Flussmittelauftrag und schnellen Bügellötprozess in einer nahtlos integrierten Fertigungszelle. Mit seiner benutzerfreundlichen Bedienung und hohen Effizienz bietet dieses System eine erhebliche Verbesserung der Produktionsqualität und -geschwindigkeit in bestehenden Fertigungsketten.
