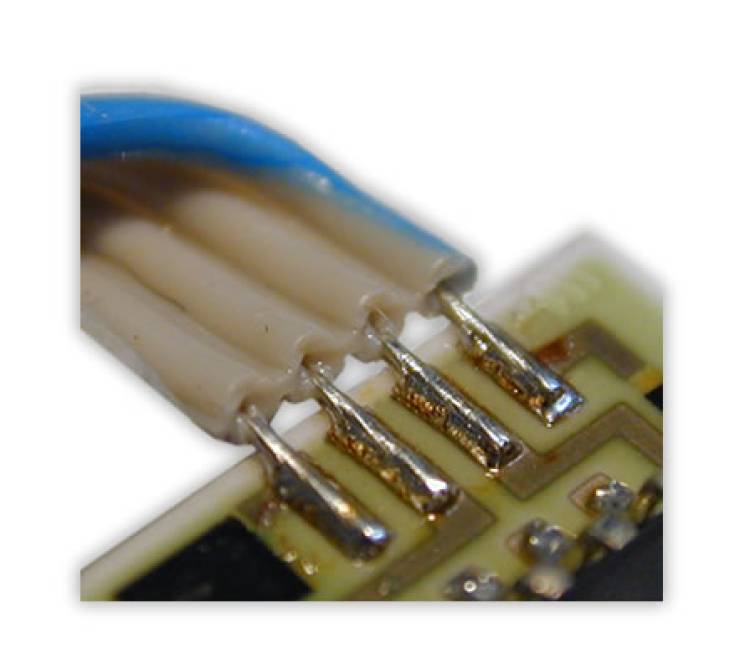

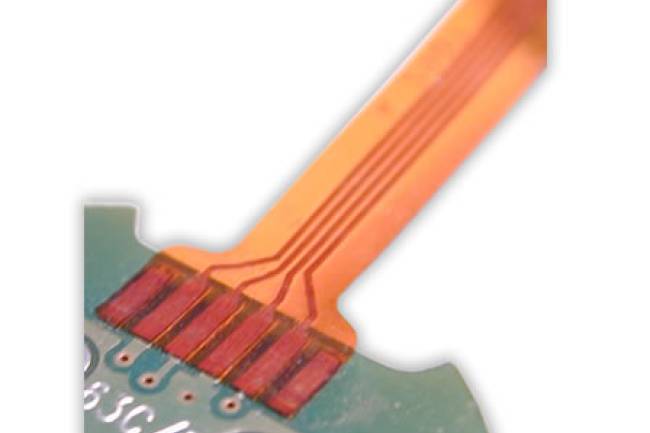

Optimierte Bügellötung eines Flachbandkabels auf einer Aluminiumoxid-Leiterplatte.
Vorteile des profilierten Lötbügels:
- Optimale Positionierung: Der profilierte Lötbügel sorgt dafür, dass jede Litze des Flachbandkabels genau auf ihrem entsprechenden Lötpad positioniert wird.
- Verbesserter Wärmeeintrag: Durch die Profilierung wird die Wärme effizienter an die Lötstellen übertragen, was zu einer besseren Lötqualität führt.
- Anpassungsfähigkeit: Die Profilierung kann dem spezifischen Leiterquerschnitt angepasst werden, wodurch verschiedene Kabeltypen und -größen verarbeitet werden können.
- Flexibilität: Die Anzahl und Form der Profilierungen können frei gewählt werden, sodass auch Leiter mit unterschiedlichen Querschnitten in einem Arbeitsschritt verlötet werden können.
Prozessbeschreibung:
-
Vorbereitung:
- Das Flachbandkabel wird vorbereitet und korrekt ausgerichtet, um eine saubere Lötverbindung zu gewährleisten.
- Die Aluminiumoxid-Leiterplatte wird gesäubert und vorverzinnt, um eine gute Lötverbindung zu ermöglichen.
-
Platzierung des Flachbandkabels:
- Das Flachbandkabel wird auf die Lötpads der Aluminiumoxid-Leiterplatte gelegt. Der profilierte Lötbügel sorgt für die exakte Positionierung jeder Litze auf den entsprechenden Lötpads.
-
Erster Lötvorgang:
- Der profilierte Lötbügel wird erhitzt und auf die Litzen des Flachbandkabels gedrückt. Durch die spezifische Profilierung wird die Wärme effizient an die Lötstellen übertragen, wodurch das Lötzinn gleichmäßig schmilzt und eine feste Verbindung schafft.
-
Überprüfung und Nacharbeit:
- Nach dem ersten Lötvorgang wird die Verbindung auf Fehler überprüft. Falls notwendig, können Nacharbeiten mit dem Lötbügel durchgeführt werden, um sicherzustellen, dass alle Litzen korrekt verlötet sind.
-
Abschluss:
- Der Lötvorgang wird abgeschlossen, und die Verbindung wird abkühlen gelassen. Abschließend wird die Lötverbindung auf mechanische Stabilität und elektrische Kontinuität geprüft.
Beispiel für den Einsatz eines profilierten Lötbügels
In einem typischen Anwendungsfall wird ein Flachbandkabel mit mehreren Litzen auf die Lötpads einer Aluminiumoxid-Leiterplatte aufgebracht. Ein spezifisch profilierter Lötbügel, der auf die Litzenquerschnitte des Flachbandkabels abgestimmt ist, sorgt dafür, dass jede Litze präzise positioniert wird. Der verbesserte Wärmeeintrag durch die Profilierung gewährleistet eine gleichmäßige Erwärmung und ein zuverlässiges Benetzen der Lötstellen, was zu einer starken und langlebigen Verbindung führt.
Fazit
Der Einsatz eines profilierten Lötbügels zur Lötung von Flachbandkabeln auf Aluminiumoxid-Leiterplatten bietet eine präzise, flexible und effiziente Lösung für hochwertige Lötverbindungen. Die Möglichkeit, verschiedene Profilierungen zu verwenden, ermöglicht die Anpassung an unterschiedliche Kabeltypen und -größen, wodurch die Produktionsflexibilität und -effizienz erhöht werden.
