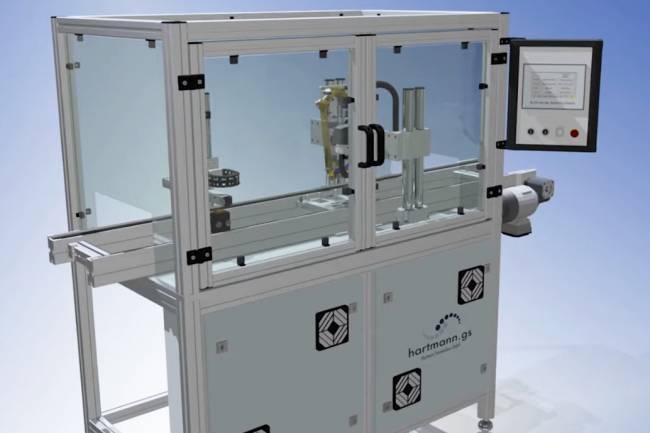

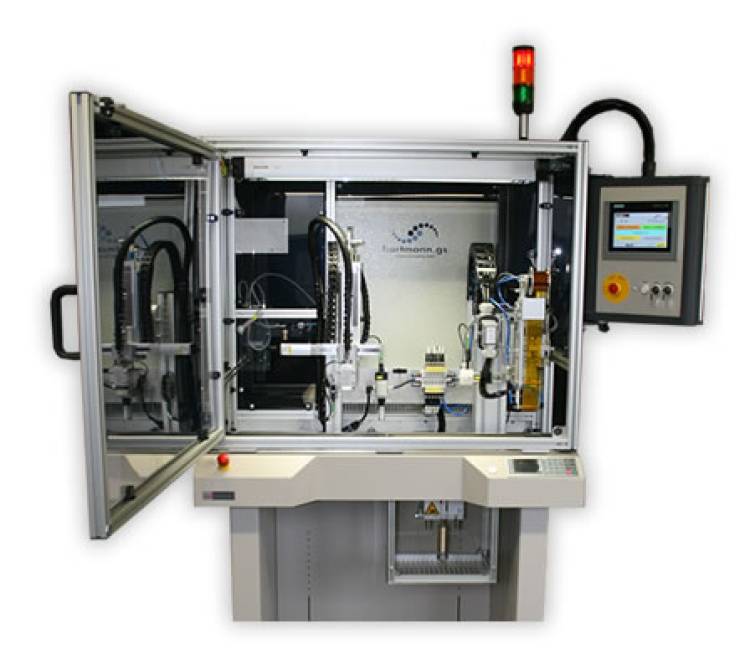

Inline-Bügellötsystem für die Fertigungskette mit ASYS Förder- und Transfersystem

Beschreibung des Inline-Bügellötsystems und seiner Funktionen:

1. Integration in bestehende Fertigungslinie:

   • Das System ist auf einem Bandsegment der Marke ASYS aufgebaut und lässt sich problemlos in eine bestehende Fertigungslinie integrieren.
   • Es ermöglicht eine vollständige Automatisierung des Lötprozesses und sorgt für einen kontinuierlichen, schnellen Produktionsfluss.

2. Automatisierter Flussmittelauftrag:

   • In der ersten Station wird der Werkstückträger gestoppt, und die auf dem Warenträger befindliche Leiterplatte bzw. die Lötstelle wird automatisch mit Flussmittel behandelt.
   • Ein Flussmittel-Sprühsystem fährt über die Lötstelle und trägt kontaktlos einen feinen Streifen Flussmittel auf. Das System wird über eine Achse linear bewegt, wodurch eine präzise und gleichmäßige Aufbringung des Flussmittels gewährleistet wird.

3. Transport des Warenträgers und Positionierung für den Bügellöteinheit:

   • Nach dem Flussmittelauftrag wird der Werkstückträger wieder freigegeben und bewegt sich über das ASYS Bandsystem zur nächsten Station.
   • An der Bügellöteinheit wird der Warenträger gestoppt und über eine Hubeinheit indexiert bzw. ausgehoben, um eine präzise Positionierung der Lötstelle für den Bügellötprozess sicherzustellen.

4. Bügellötprozess für Display-Anschlussflexe:

   • Der Bügellötprozess ist speziell für die Lötung von Display-Anschlussflexen ausgelegt. Dabei wird der Lötbügel durch den Einsatz von Kaptonfolie vor Verschmutzungen geschützt, was eine saubere und zuverlässige Lötverbindung gewährleistet.
   • Das System sorgt für eine präzise und wiederholbare Lötung mit einer konstanten hohen Qualität.

5. Schnelle Taktzeit und hohe Effizienz:

   • Die gesamte Linie und die Bügellötstation sind auf einen Linientakt von nur 12 Sekunden optimiert, was eine hohe Produktionsgeschwindigkeit und Effizienz ermöglicht.
   • Dies trägt zur Minimierung der Zykluszeiten und zur Maximierung der Produktionskapazität bei.

6. Benutzerfreundliche Bedienung und Parametrierung:

   • Die Bedienung und Parametrierung des Systems erfolgen über ein farbiges Touch-Bedienfeld, das eine einfache und schnelle Einstellung der Prozessparameter ermöglicht.
   • Das intuitive Bedienfeld ermöglicht es dem Operator, alle relevanten Einstellungen schnell vorzunehmen und den Prozess zu überwachen.

7. Flexibilität und Anpassbarkeit:

   • Das System kann an verschiedene Werkstückarten und Produktionsanforderungen angepasst werden, um eine breite Palette an Lötaufgaben zu erfüllen.
   • Kundenspezifische Anpassungen, die Integration zusätzlicher Funktionen oder Prozessabläufe können problemlos in das System integriert werden.

Dieses Inline-Bügellötsystem bietet eine effiziente und integrierte Lösung für die Lötung von Display-Anschlussflexen und anderen Bauteilen in einer automatisierten Fertigungslinie. Mit seinem schnellen Linientakt und der präzisen Steuerung ist es ideal für Unternehmen, die eine hohe Produktionskapazität bei gleichbleibend hoher Lötqualität benötigen.
