Integriertes Inline-Bügellötsystem für Präzisionslötungen in Produktionslinien.

Standard Systeme Sep 13, 2024 0 82 Add to Reading List

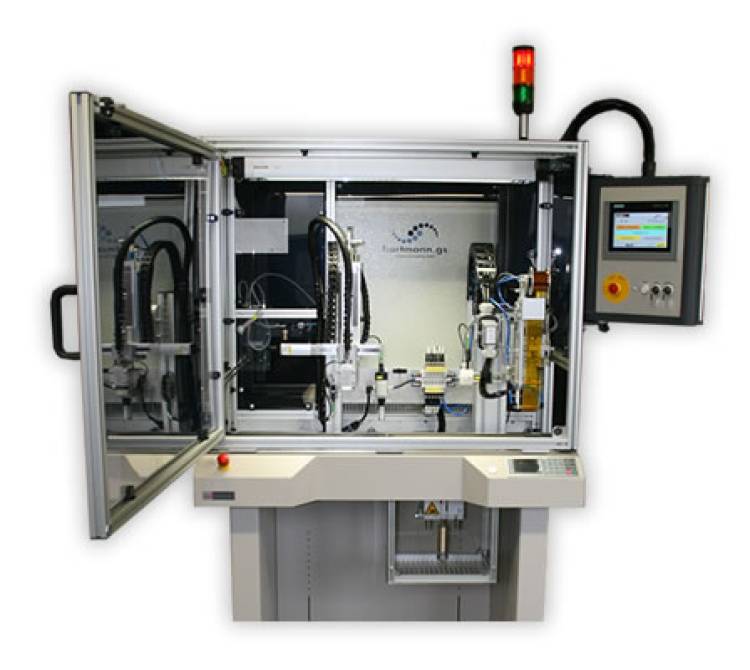

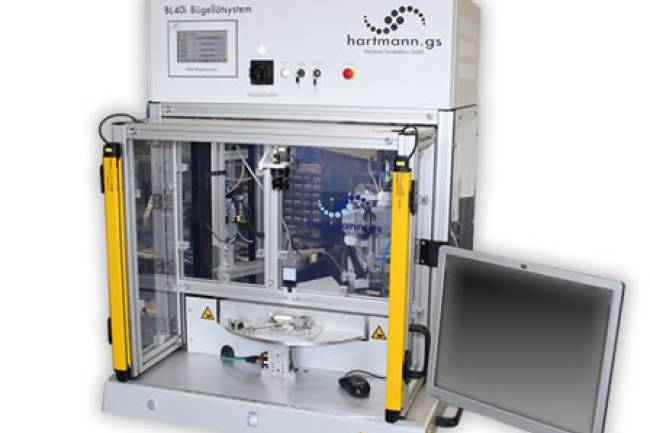

Systembeschreibung: Inline-Bügellötsystem auf einem ASYS Bandsegment

1. Aufbau und Komponenten:

Bandsegment: Das System basiert auf einem Bandsegment der Marke ASYS, das für den Transport der Warenträger sorgt.
Farbiges Touch-Bedienfeld: Ermöglicht die Bedienung und Parametrierung des Systems, um eine benutzerfreundliche und flexible Steuerung sicherzustellen.

2. Prozessablauf:

Warenträgertransport: Über das kundenseitige ASYS Förder- und Transfersystem werden die Produkte mittels Warenträgern durch die Produktionslinie bewegt.

Flussmittelauftrag:

Erste Station - Flussmittelauftragung: Wird ein Warenträger in die Fertigungszelle eingefahren, wird dieser in der ersten Station gestoppt.
Flussmittel-Sprühsystem: Ein Sprühsystem fährt über die Lötstelle der Leiterplatte. Eine Achse bewegt das Ventil linear über den Lötbereich, wodurch ein feiner Streifen Flussmittel kontaktlos aufgetragen wird.

Bügellötprozess:

Weitertransport: Nach dem Flussmittelauftrag wird der Warenträger freigegeben und zur nächsten Station bewegt.
Positionierung: In der Bügellötstation wird der Warenträger gestoppt und über eine Hubeinheit indexiert bzw. ausgehoben, um die genaue Positionierung für den Lötprozess zu gewährleisten.
Lötung: Der Bügellötprozess beginnt, wobei die Anschluss-Flex des Displays gelötet wird. Der Lötbügel wird mittels Kaptonfolie vor Verschmutzungen geschützt.

3. Bedienung und Parametrierung:

Touch-Bedienfeld: Über ein farbiges Touch-Bedienfeld können alle Parameter und Einstellungen vorgenommen werden, was eine einfache und intuitive Bedienung ermöglicht.

4. Prozessparameter und Taktzeit:

Linientakt: Das gesamte System ist auf einen Linientakt von 12 Sekunden ausgelegt, was eine hohe Effizienz und Produktivität sicherstellt.

Vorteile des Inline-Bügellötsystems:

Nahtlose Integration: Das System lässt sich problemlos in bestehende Fertigungsketten integrieren, ohne den Produktionsfluss zu unterbrechen.
Präzise Positionierung: Durch den Einsatz von Hubeinheiten und Indexiersystemen wird eine exakte Positionierung der Warenträger gewährleistet.
Effiziente Lötprozesse: Die Verwendung von flachen Lötbügeln und Kaptonfolie schützt die Werkstücke und den Lötbügel, wodurch eine hohe Lötqualität erreicht wird.
Benutzerfreundliche Steuerung: Das farbige Touch-Bedienfeld ermöglicht eine einfache Parametrierung und Bedienung des Systems.

Anwendungsbereiche:

Elektronikfertigung: Lötung von Display-Anschlussflexen und anderen empfindlichen Komponenten.
Automobilindustrie: Integration in Fertigungslinien zur Herstellung von Fahrzeugkomponenten.
Konsumgüterproduktion: Effiziente und zuverlässige Lötprozesse für verschiedene Elektronikprodukte.

Durch die Integration des Inline-Bügellötsystems auf einem ASYS Bandsegment wird die Produktionseffizienz gesteigert und die Qualität der Lötverbindungen verbessert. Diese Lösung bietet eine flexible und präzise Methode zur Lötung von elektronischen Bauteilen, die den Anforderungen moderner Fertigungsketten gerecht wird.
