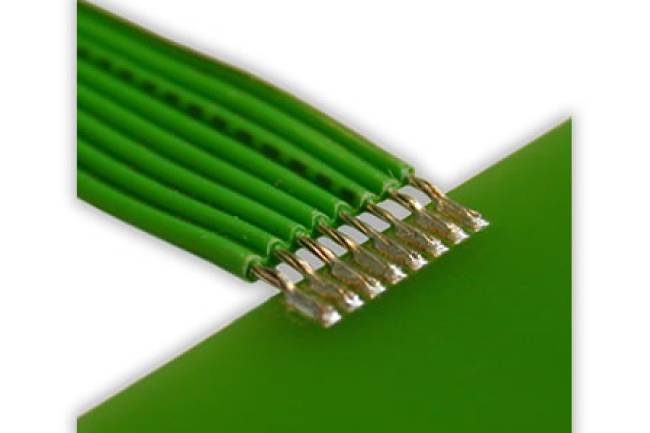

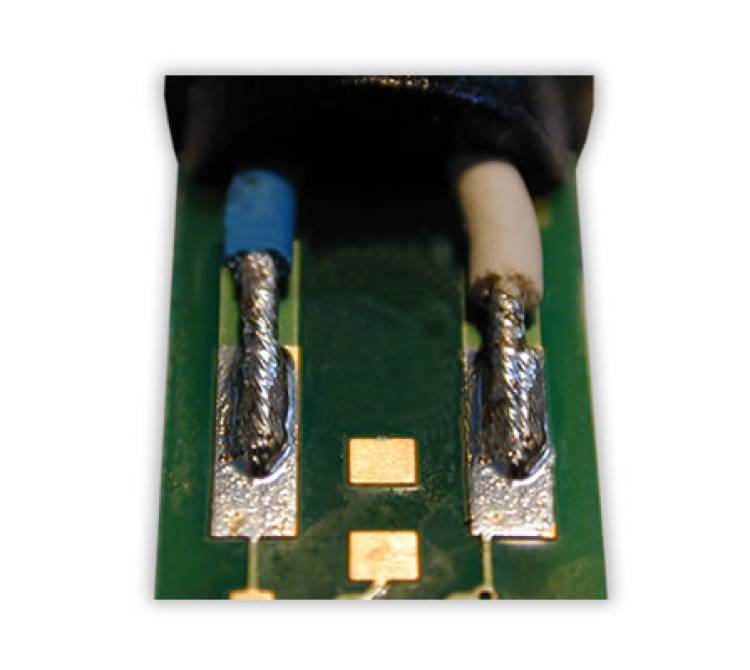

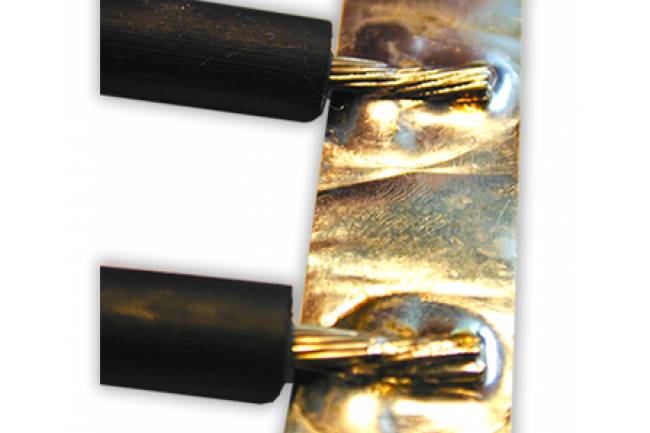

Bügellötung von Einzellitzen auf einer Leiterplatte.

Materialien und Werkzeuge:

• Einzellitzen: Kupferdrähte mit einer spezifischen Isolierung.
• Leiterplatte (PCB): Mit vorbereiteten Lötpads, auf denen die Litzen befestigt werden sollen.
• Profilierter Lötbügel: Ein speziell geformter Lötbügel, der an den Querschnitt der Litzen angepasst ist.
• Lötpaste oder Lot: Zum Herstellen der Lötverbindungen.
• Lötstation: Mit Temperaturregelung für den profilierten Lötbügel.

Schritt-für-Schritt-Anleitung zur Anwendung:

1. Vorbereitung der Leiterplatte und Litzen:

   • Die Leiterplatte wird mit Lötpads vorbereitet, die auf die Einzellitzen abgestimmt sind.
   • Die Enden der Litzen werden abisoliert, um den Kupferkern freizulegen.

2. Profilierung des Lötbügels:

   • Der Lötbügel wird produktspezifisch profiliert, sodass er exakt auf den Querschnitt der Litzen passt. Die Anzahl und Form der Profilierungen können frei gewählt werden, um verschiedene Leiterquerschnitte in einem Arbeitsgang zu verlöten.

3. Positionierung der Litzen:

   • Die Litzen werden auf die Lötpads der Leiterplatte gelegt. Die Profilierung des Lötbügels hilft, die Litzen in der optimalen Position zu halten.

4. Auftragen der Lötpaste:

   • Eine dünne Schicht Lötpaste wird auf die Lötpads der Leiterplatte aufgetragen. Dies verbessert die Lötverbindung und sorgt für einen gleichmäßigen Fluss des Lotes.

5. Erhitzen des profilierten Lötbügels:

   • Der profilierte Lötbügel wird auf die erforderliche Temperatur erhitzt. Die optimale Temperatur hängt vom verwendeten Lot und den spezifischen Materialien ab, liegt aber typischerweise zwischen 250°C und 350°C.

6. Durchführen der Bügellötung:

   • Der erhitzte Lötbügel wird auf die Litzen gedrückt, die auf den Lötpads der Leiterplatte liegen. Die Profilierung des Lötbügels sorgt für eine optimale Wärmeübertragung und verbessert die Lötverbindung.
   • Durch den gleichmäßigen Druck und die Hitze des Lötbügels wird das Lot geschmolzen und eine zuverlässige elektrische Verbindung zwischen den Litzen und den Lötpads hergestellt.

7. Abkühlen und Inspektion:

   • Nach dem Löten wird die Baugruppe abgekühlt, und die Lötverbindungen werden auf Qualität und Zuverlässigkeit überprüft.
   • Es wird sichergestellt, dass keine kalten Lötstellen oder Kurzschlüsse vorhanden sind und dass alle Verbindungen ordnungsgemäß hergestellt wurden.

Beispiel-Anwendung:

Stellen wir uns vor, wir möchten mehrere Einzellitzen auf einer Leiterplatte in einem Steuergerät verlöten. Diese Litzen haben unterschiedliche Querschnitte und sollen in einem Arbeitsgang verlötet werden.

1. Vorbereitung und Positionierung:

   • Die Leiterplatte wird mit den entsprechenden Lötpads vorbereitet.
   • Die Einzellitzen werden abisoliert und auf die Lötpads gelegt.

2. Profilierung des Lötbügels:

   • Der Lötbügel wird mit mehreren Profilierungen ausgestattet, die den Querschnitten der verschiedenen Litzen entsprechen. Dies ermöglicht die gleichzeitige Lötung aller Litzen in einem Schritt.

3. Lötvorgang:

   • Der profilierte Lötbügel wird auf die Litzen gedrückt und erhitzt, um die Lötverbindungen herzustellen. Die Profilierung sorgt für eine optimale Positionierung und Wärmeübertragung.

4. Endkontrolle:

   • Nach dem Löten wird die Baugruppe visuell und elektrisch geprüft, um sicherzustellen, dass alle Verbindungen korrekt und zuverlässig sind.

Vorteile der Bügellötung mit profiliertem Lötbügel:

• Hohe Präzision: Durch die Profilierung des Lötbügels können die Litzen optimal positioniert und verlötet werden.
• Verbesserte Wärmeübertragung: Die Profilierung sorgt für eine gleichmäßige und effiziente Wärmeübertragung, was die Qualität der Lötverbindung verbessert.
• Flexibilität: Der Lötbügel kann an verschiedene Litzenquerschnitte angepasst werden, wodurch unterschiedliche Leiterquerschnitte in einem Arbeitsgang verlötet werden können.
• Einfache Implementierung: Der Prozess lässt sich gut in bestehende Fertigungsprozesse integrieren und automatisieren.

Fazit:

Die Bügellötung von Einzellitzen auf einer Leiterplatte mit einem profilierten Lötbügel ist eine präzise und effiziente Methode, um zuverlässige elektrische Verbindungen herzustellen. Durch die produktspezifische Anpassung des Lötbügels können verschiedene Leiterquerschnitte in einem Arbeitsschritt verlötet werden, was die Flexibilität und Effizienz des Lötprozesses erheblich steigert.
