Bügellötung eines Flachbandkabels auf Aluminiumoxid-Leiterplatte mit profiliertem Lötbügel,

Anwendungen Sep 16, 2024 0 10 Add to Reading List

Detaillierte Beschreibung des Bügellötprozesses:

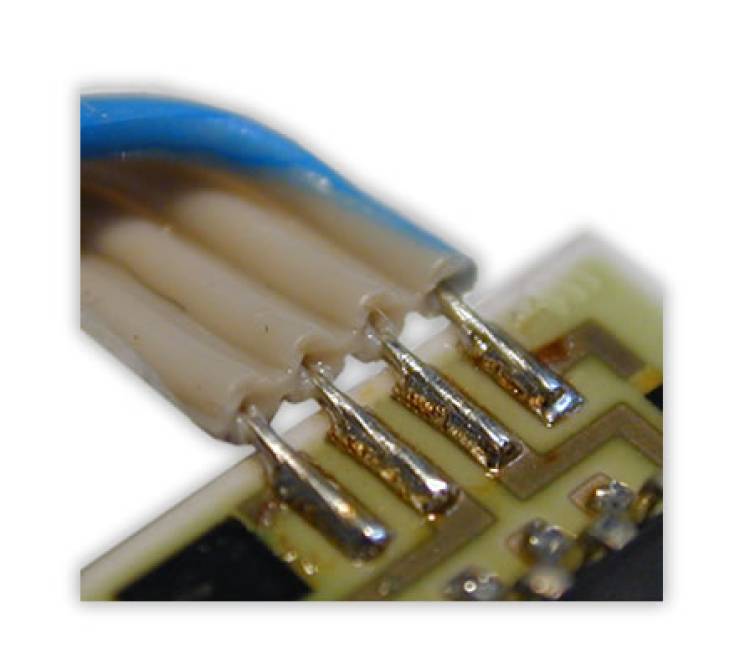

Lötprozess: Flachbandkabel auf Aluminiumoxid-Leiterplatte
In diesem Beispiel wird ein Flachbandkabel auf eine Aluminiumoxid-Leiterplatte gelötet. Die Aluminiumoxid-Leiterplatte bietet ausgezeichnete elektrische Isolierung und hohe thermische Leitfähigkeit, was eine präzise und zuverlässige Lötverbindung ermöglicht.
Einsatz eines profilierten Lötbügels
Der Lötbügel ist mit speziellen Profilierungen versehen, die eine optimale Positionierung der Litzen des Flachbandkabels auf den Lötpads der Leiterplatte sicherstellen. Diese Profilierungen garantieren eine exakte Ausrichtung der Leiter und sorgen für eine gleichmäßige Verteilung der Wärme auf die Lötstelle.
Verbesserter Wärmeeintrag
Im Vergleich zu einem flachen Lötbügel bietet der profilierte Lötbügel einen verbesserten Wärmeeintrag, da die Wärme gezielter auf die Kontaktflächen übertragen wird. Dies führt zu einer höheren Effizienz beim Lötvorgang und reduziert das Risiko von unzureichenden Lötverbindungen.
Produktspezifische Profilierung
Die Profilierung des Lötbügels wird produktspezifisch gefertigt und kann somit genau auf den jeweiligen Leiterquerschnitt abgestimmt werden. Dies erlaubt eine flexible Anpassung des Lötprozesses an verschiedene Leiterdimensionen und Materialien.
Frei wählbare Anzahl der Profilierungen
Die Anzahl der Profilierungen auf dem Lötbügel kann individuell an die Anforderungen des Produkts angepasst werden. Dies ermöglicht die gleichzeitige Lötung mehrerer Litzen in einem Arbeitsschritt, was die Effizienz des Prozesses erhöht.
Unterschiedliche Profilformen und -größen
Der Lötbügel kann mit Profilierungen in unterschiedlichen Formen und Größen ausgestattet werden, um Litzen mit verschiedenen Querschnitten in einem einzigen Arbeitsschritt zu löten. Dies macht den Prozess besonders flexibel und für eine Vielzahl von Anwendungen geeignet.

Dieser spezialisierte Bügellötprozess mit einem profilierten Lötbügel ermöglicht eine präzise, effiziente und anpassungsfähige Lötung von Flachbandkabeln auf Aluminiumoxid-Leiterplatten, insbesondere bei Anwendungen mit unterschiedlichen Leiterquerschnitten.
