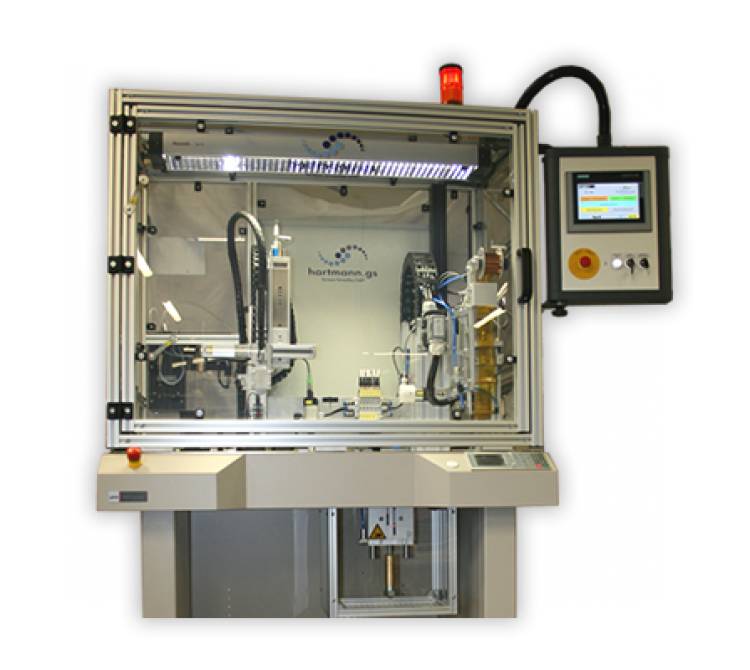

Inline Bügellötsystem aufgebaut auf einem Bandsegment der Marke ASYS.

Über ein kundenseitiges ASYS Förder- bzw. Transfersystem werden die zu bearbeitenden Produkte mittels Warenträgern durch die die gesamte Anlagenlandschaft bewegt.

Ein Schritt in der Fertigungskette des Kunden ist der Bügellötprozess. Hierzu dient diese Zelle, die in die Linie integriert wurde.

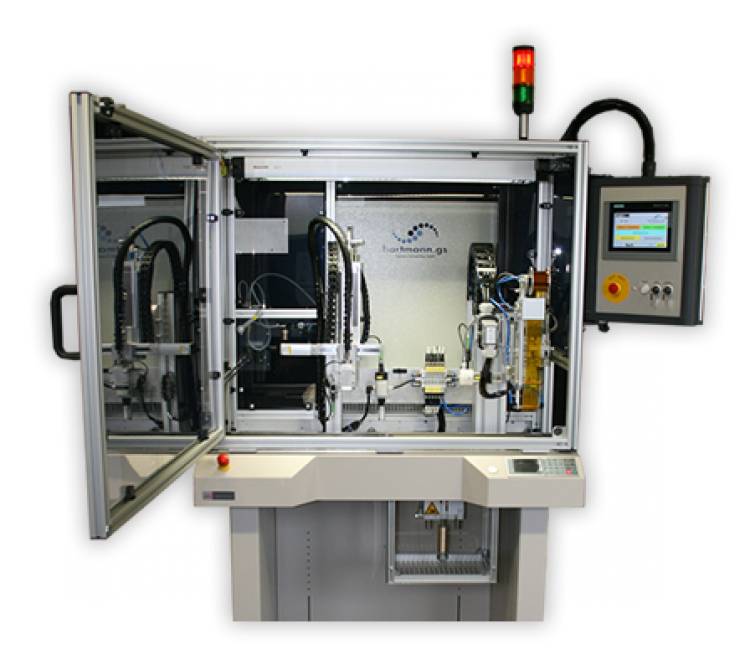

Wird ein Warenträger in die Fertigungszelle eingefahren, wird dieser in der ersten Station gestoppt und die auf dem Warenträger befindliche Leiterplatte bzw. die Lötstelle, automatisch mit Flussmittel beaufschlagt.

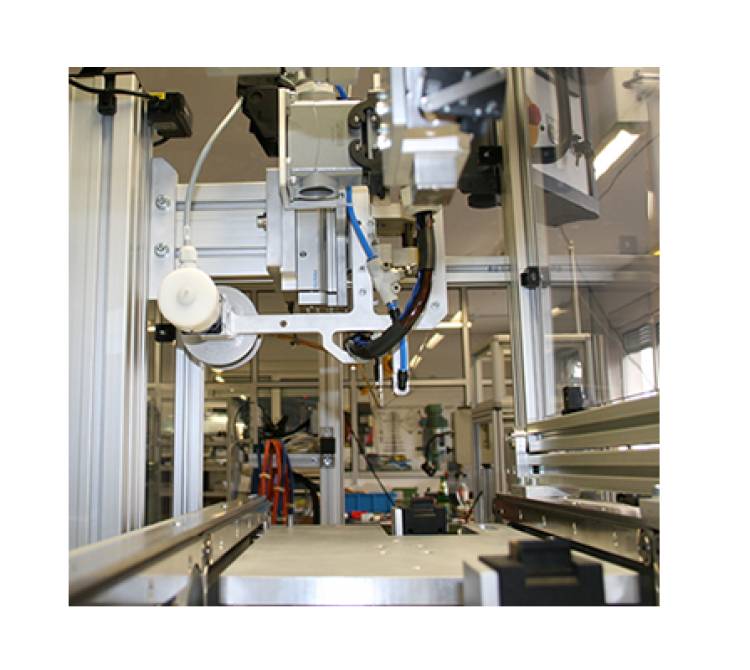

Dazu wird ein Flussmittel Sprühsystem über die Lötstelle gefahren, mit einer Achse wird das Ventil über dem Lötbereich linear bewegt und ein feiner Streifen Flussmittel kontaktlos aufgetragen. Anschließend wird der Werkstückträger wieder freigegeben und über das ASYS Bandsystem zur nächsten Station, der Bügellöteinheit, bewegt.

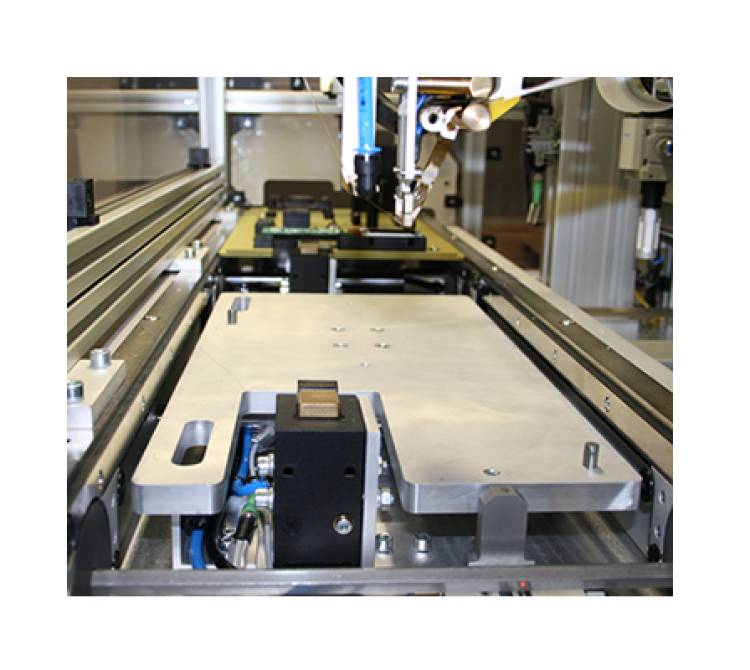

Hier wird der Warenträger gestoppt, über eine Hubeinheit indexiert bzw. ausgehoben und somit genauestens für den Bügellötprozess positioniert.

Der Bügellötprozess selbst ist ausgelegt für die Lötung einer Display-Anschlussflex, der Lötbügel selbst wird dabei mittels Kaptonfolie vor Verschmutzungen geschützt.

Die gesamte Linie, so wie die Bügellötstation, realisierten einen Linientakt von 12 Sekunden.
