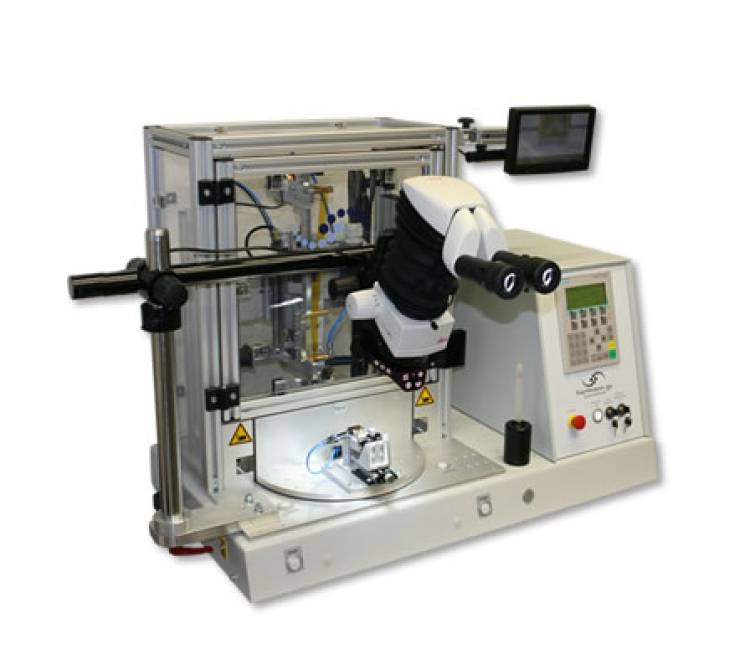

Bügellöt-System mit Drehteller, Mikroskop und Miniaturkamera.

Systemkomponenten und Eigenschaften:

1. Drehteller:

   • Durchmesser: 330 mm
   • Betriebsmodus: Schwenkbetrieb
   • Funktion: Ermöglicht die präzise Positionierung und Rotation des Werkstücks während des Lötprozesses.

2. Mikroskop:

   • Position: An der Einlegeseite des Systems
   • Funktion: Ermöglicht die Vorbereitung und Ausrichtung der feinen Produkte für den Bügellötprozess, besonders wichtig bei sehr kleinen Pitches.

3. Miniaturkamera:

   • Position: Innerhalb der Anlage, ausgerichtet auf die Lötstelle
   • Funktion: Überwacht die Ausrichtung des Produkts vor, während und nach der Bügellötung, bietet Echtzeit-Feedback und gewährleistet die Qualität der Lötverbindung.

Prozessbeschreibung:

1. Vorbereitung des Produkts:

   • Das feine Produkt wird auf den Drehteller gelegt und grob positioniert.
   • Das Mikroskop wird verwendet, um das Produkt präzise auszurichten, insbesondere bei Fügepartnern mit sehr kleinem Pitch.

2. Positionierung und Ausrichtung:

   • Der Drehteller schwenkt das Produkt in die richtige Position für den Lötprozess.
   • Die Miniaturkamera liefert Echtzeitbilder der Lötstelle zur Überprüfung der Ausrichtung.

3. Bügellötprozess:

   • Ein flacher Lötbügel wird verwendet, um die Verbindung herzustellen.
   • Der Lötbügel wird erhitzt und auf die Kontaktflächen des Produkts und die Lötpads gedrückt.
   • Das Lot schmilzt und bildet eine zuverlässige elektrische und mechanische Verbindung.
   • Die Miniaturkamera ermöglicht die Beobachtung des Lötprozesses in Echtzeit, um sicherzustellen, dass die Verbindung korrekt hergestellt wird.

4. Nachbearbeitung und Qualitätskontrolle:

   • Nach dem Lötprozess wird das Produkt weiterhin durch die Miniaturkamera überwacht, um die Qualität der Lötverbindung zu überprüfen.
   • Der Drehteller kann das Produkt in verschiedene Positionen drehen, um die Lötstelle aus verschiedenen Winkeln zu inspizieren.

Beispielhafte Anwendung

Anwendung in der Elektronikfertigung:

Ein Hersteller von flexiblen OLED-Displays benötigt ein System zur präzisen Verbindung von OLED-Anschluss-Flexkabeln mit Leiterplatten. Das System wird wie folgt eingesetzt:

1. Vorbereitung:

   • Die OLED-Anschluss-Flexkabel und die Leiterplatten werden auf den Drehteller gelegt.
   • Das Mikroskop wird verwendet, um die Anschluss-Flexkabel präzise auf den Lötpads der Leiterplatten auszurichten.

2. Lötprozess:

   • Der Drehteller schwenkt die Bauteile in die richtige Position unter dem Lötbügel.
   • Der Lötbügel erhitzt die Kontaktflächen und stellt die Verbindung her.
   • Die Miniaturkamera überwacht den gesamten Lötprozess und liefert Echtzeitbilder zur Qualitätskontrolle.

3. Qualitätskontrolle:

   • Nach dem Lötprozess überprüft die Miniaturkamera die Lötverbindungen.
   • Der Drehteller kann das Bauteil drehen, um die Lötstelle aus verschiedenen Perspektiven zu betrachten und sicherzustellen, dass die Verbindung einwandfrei ist.

Fazit:

Das beschriebene Bügellöt-System mit Drehteller, Mikroskop und Miniaturkamera bietet eine hochpräzise und zuverlässige Lösung für das Löten feiner Produkte. Die Kombination dieser Technologien ermöglicht eine genaue Ausrichtung und kontinuierliche Überwachung des Lötprozesses, was zu hochwertigen und zuverlässigen Lötverbindungen führt.
