Bügellötung eines Flachleiters auf einer Leiterplatte: Verfahren und Schritte.
Materialien und Werkzeuge
- Flachleiter mit Flexfolie
- Leiterplatte (PCB)
- Flache Lötbügel
- Lötstation mit Temperaturregelung
- Passstifte und entsprechende Bohrungen
- Lötzinn und Flussmittel
- Lupenlampe oder Mikroskop für präzise Arbeiten
Vorbereitung
- Reinigung: Säubern Sie die Lötpads auf der Leiterplatte und die Kontaktflächen der Flexfolie, um Verunreinigungen zu entfernen und eine optimale Lötqualität zu gewährleisten.

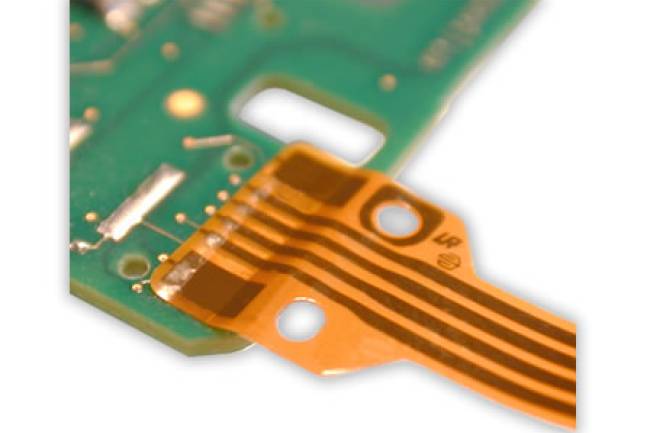

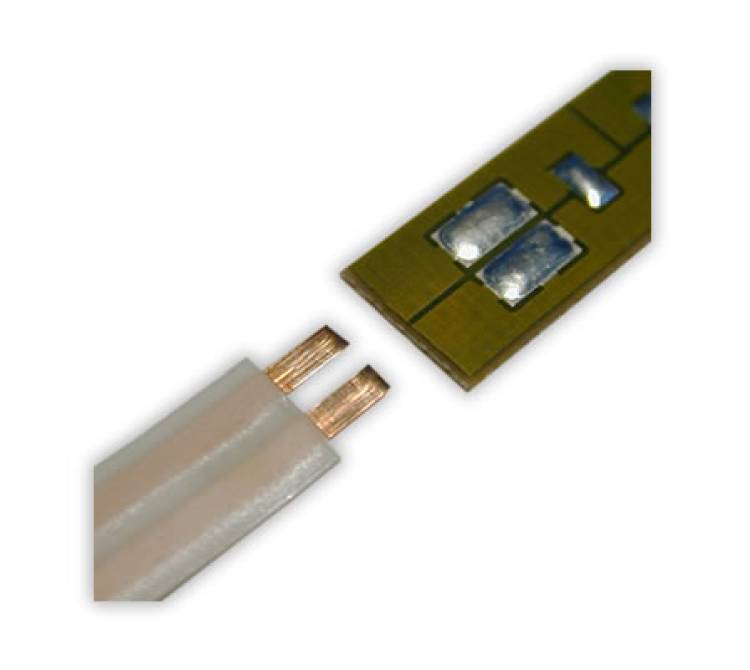

- Ausrichtung: Positionieren Sie die Flexfolie des Flachleiters über den Lötpads der Leiterplatte. Nutzen Sie die Passstifte und entsprechenden Bohrungen zur genauen Ausrichtung.
Bügellötung
- Vorwärmen: Stellen Sie die Lötstation auf die empfohlene Temperatur für die Bügellötung ein, die ausreichend ist, um das Lötzinn zu schmelzen, aber das Substrat nicht zu beschädigen.
- Flussmittel auftragen: Tragen Sie eine dünne Schicht Flussmittel auf die Lötpads und die Kontaktflächen der Flexfolie auf. Das Flussmittel hilft, die Oxidation zu verhindern und die Lötqualität zu verbessern.
- Positionierung: Setzen Sie den flachen Lötbügel auf die Flexfolie des Flachleiters, sodass er gleichmäßig über die Lötpads verteilt ist.
- Erwärmung und Löten: Erwärmen Sie den Lötbügel, um das Lötzinn zu schmelzen und eine feste elektrische Verbindung zwischen der Flexfolie und den Lötpads herzustellen. Üben Sie gleichmäßigen Druck aus, um eine gute Kontaktfläche zu gewährleisten.
- Abkühlung: Lassen Sie die Lötstellen abkühlen, bevor Sie den Lötbügel entfernen, um eine stabile Verbindung sicherzustellen.

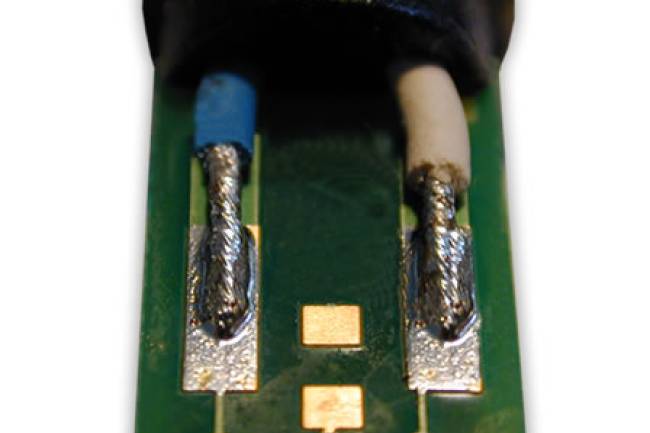

Nachbearbeitung und Prüfung

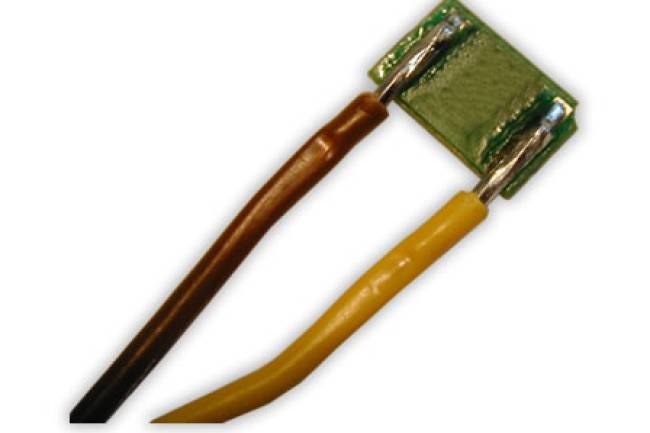

- Visuelle Inspektion: Überprüfen Sie die Lötstellen visuell auf Gleichmäßigkeit und Sauberkeit. Stellen Sie sicher, dass keine kalten Lötstellen oder Kurzschlüsse vorhanden sind.
- Elektrische Prüfung: Testen Sie die elektrischen Verbindungen, um sicherzustellen, dass der Flachleiter korrekt und zuverlässig mit der Leiterplatte verbunden ist.
Zusammenfassung
Die Bügellötung bietet eine präzise Methode zur Verbindung von Flachleitern mit Leiterplatten. Durch die Verwendung von flachen Lötbügeln und die exakte Positionierung mithilfe von Passstiften und Bohrungen wird eine hohe Verbindungsqualität gewährleistet. Dieses Verfahren ist ideal für Anwendungen, die zuverlässige elektrische Verbindungen und minimalen thermischen Stress erfordern. Die sorgfältige Vorbereitung und Nachbearbeitung stellen sicher, dass die Verbindungen robust und langlebig sind.
