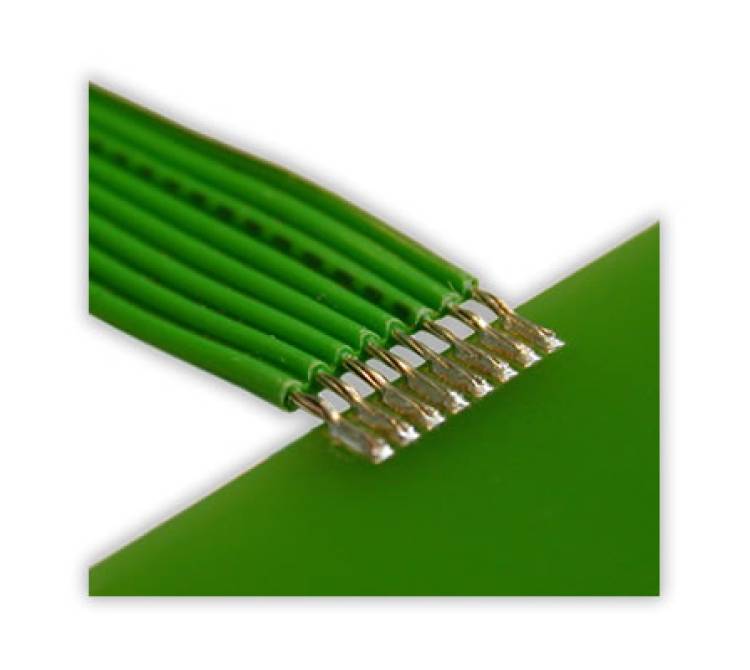

Effiziente Bügellötung von Einzellitzen auf Leiterplatten mit profiliertem Lötbügel.

Effiziente Bügellötung von Einzellitzen auf Leiterplatten mit profiliertem Lötbügel.

Details der Bügellötung:

  • Verfahren:

    • Bei diesem Verfahren wird ein profilierter Lötbügel verwendet, der speziell für die Lötung von Einzellitzen auf Leiterplatten entwickelt wurde. Die Profilierung sorgt dafür, dass die Litzen genau auf den Lötpads positioniert werden, wodurch eine gleichmäßige und sichere Lötverbindung entsteht.
    • Der Wärmeeintrag erfolgt durch die Profilierung gezielt und effizient, was den Lötprozess beschleunigt und gleichzeitig die Qualität der Verbindung erhöht.
  • Produktspezifische Anpassung:

    • Die Profilierung des Lötbügels wird individuell für das jeweilige Produkt angepasst, sodass der Leiterquerschnitt berücksichtigt wird. Dadurch kann der Lötbügel spezifisch auf die Anforderungen des Bauteils eingehen, was eine optimale Lötung gewährleistet.
    • Je nach Bedarf kann die Anzahl der Profilierungen frei gewählt werden, um mehrere Litzen gleichzeitig zu löten. Dies ermöglicht eine Erhöhung der Effizienz bei der Massenproduktion.
  • Flexibilität des Lötverfahrens:

    • Der Lötbügel kann mit Profilierungen unterschiedlicher Formen und Größen ausgestattet werden, sodass auch Litzen mit verschiedenen Querschnitten in einem einzigen Arbeitsschritt bearbeitet werden können. Dies sorgt für Flexibilität und reduziert die Zykluszeiten.
  • Einsatzbereiche:

    • Die Bügellötung mit profiliertem Lötbügel ist ideal für die Lötung von Einzellitzen auf Leiterplatten in Bereichen wie der Elektronikfertigung, der Automobilindustrie und der Medizintechnik. Besonders geeignet ist das Verfahren für Anwendungen, bei denen präzise Lötverbindungen gefordert sind, wie beispielsweise bei Flachbandkabeln oder Litzen unterschiedlicher Querschnitte.
  • Vorteile des profilierten Lötbügels:

    • Optimierte Positionierung der Litzen auf den Lötpads für gleichmäßige Verbindungen.
    • Verbesserter Wärmeeintrag durch die Profilierung, was zu schnelleren und qualitativ hochwertigeren Lötvorgängen führt.
    • Produktspezifische Anpassung der Profilierung an verschiedene Leiterquerschnitte für maximale Effizienz.
    • Flexibilität durch die Möglichkeit, verschiedene Formen und Größen von Litzen in einem Arbeitsschritt zu löten.

Fazit: Die Lötung von Einzellitzen auf Leiterplatten mit einem profilierten Lötbügel bietet eine hocheffiziente und flexible Lösung für präzise Lötverbindungen. Die anpassbare Profilierung des Lötbügels sorgt für eine optimale Positionierung und besseren Wärmeeintrag, was die Qualität der Lötungen steigert und den gesamten Prozess beschleunigt. Dieses Verfahren ist ideal für industrielle Anwendungen, bei denen Zuverlässigkeit und Effizienz im Lötprozess gefragt sind.
